第 1 部 基本篇 第 4 章 制作生产程序
4-123
a ) 浏览球面图案
选择「浏览」后，可显示如下球面图案列表。
双击所要设置的球面图案，或选择球面图案后按下[确定]按钮。
●球面图案的预览对话框显示例
球数
X
球的列数
(
横方向的球个数
)
Y
球的行数
(
纵方向的球个数
)
按下“
关闭
”，返回球面图案列表对话框。
第 1 部 基本篇 第 4 章 制作生产程序
4-124
ｂ) 编辑球面图案
进行球面图案的新建、编辑。
可从“浏览”的“球面图案列表”中选择已制作的球面图案。
最多可注册 16 个图案。
图标
/按钮
说明
①
对球逐个进行编辑。
左击为制作球面，右击为制作索引标记（※
1
）。
②
用轨迹球指定范围
,
一次性制作。
③
可以选择在指定范围制作时
,
制作的图案。
④
显示在球面图案制作范围内选择的区域。
⑤
显示在球面图案的制作范围内选择的光标位置。
⑥
变更球面图案制作范围的显示尺寸。
⑦
球面图案的制作范围。
⑧
显示已制作的球面图案名。
点击图案名可进行编辑。
⑨
可制作新球面图案。
⑩
通过设置条件，可以引用球面图案。
※1 索引标记： 定中心中不使用的参考用的标记。
在球面图案制作范围内以白色标记显示。
①
②
③
④
⑤
⑥
⑦
⑧
⑨
⑩
第 1 部 基本篇 第 4 章 制作生产程序
4-125

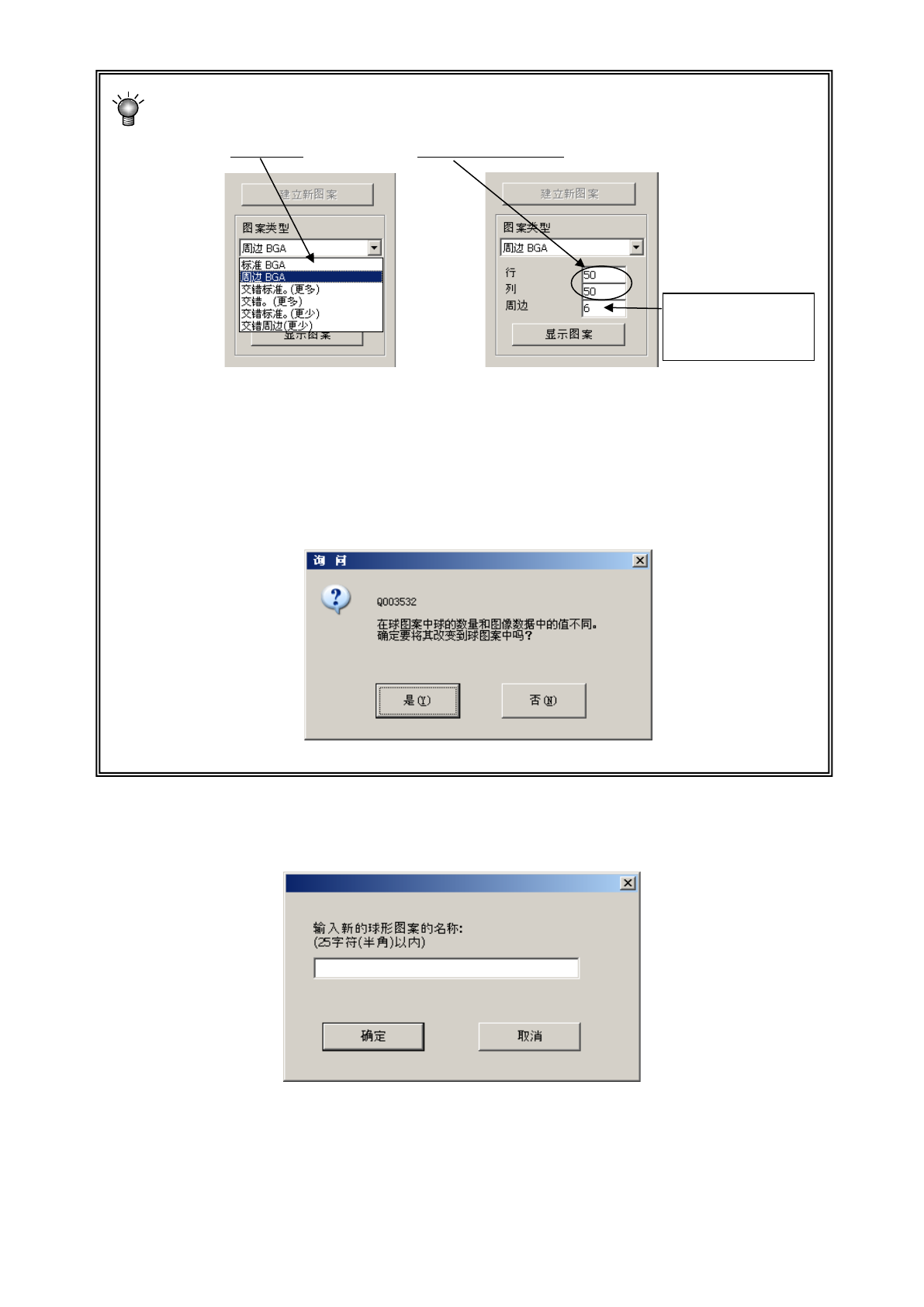

＜新建球面图案的方法＞
①按下「建立新图案」按钮。
②选择「图案类型」，输入新图案的「行」数与「列」数。
③ 按下“显示图案”按钮，则在“球面图案制作区域”中显示已选择的球面图案。
请追加、删除球面，编辑图案。
如果制作球面图案时设置的球数与该画面中设置的球数不一致时，则显示下述确认信息。
选择「是」，则该画面中设置的球数生效。
制作、编辑后，请单击「保存」，再单击「确定」。
保存新建的球面图案时，会显示球面图案名的设置画面。
请输入球面图案名，单击「确定」。
选择外围型时，请输
入球存在的行数。
