1 基本篇 4 制作生产程序
4-131
L1
L2
0.3mm以上
构成角的4点位于正方形、长方形顶点位置的元件。
元件外形不是凸状的元件。
有凹部,且 L1 L2 10%以内的元件。
拍摄时,元件内侧拍得比较暗时,边的部分由0.3mm以上构成的元件。
(拍摄时边内侧为空洞的元件也可)
构成直线部分的边的粗糙程度在 0.1mm 以内的元件。
识别重心时
①元件的纵横比为 1:2 以上的元件。
②拍摄时,当元件内侧较暗时,边部分 0.3mm 以上构成的元件
0.1mm以下
1 基本篇 4 制作生产程序
4-132
4)元件类型 QFN
基本格式以外的项目,与引脚元件的设置相同
1)
基本格式
弹出式菜单/下拉式列表
基本格式
浏览
显示标准~标记溢出的样本图形
也可从显示的画面里选择基本格式。
标准 请选择与元件垫片(Land)形状一致的图(或接近的图)
4 角的垫片(Land)部分作为元件引脚图案不进行识别。
标准 4 角没有垫片(Land)。
选择其他型号,可根据符 4 角垫片(Land)形状控制元件识别。
方形四角
倾斜形四角 1
倾斜形四角 2
1 基本篇 4 制作生产程序
4-133

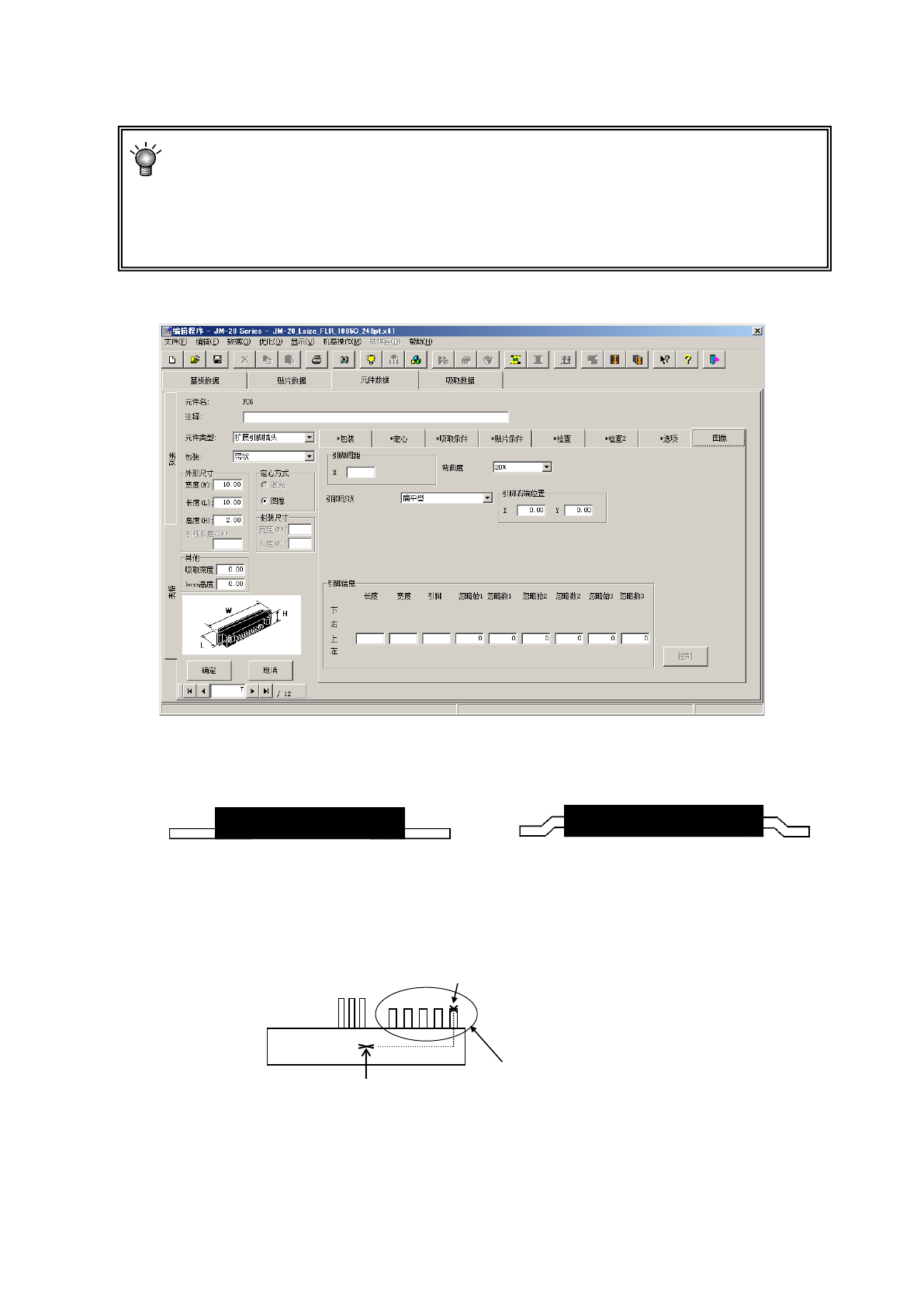

5)元件类型 扩展引脚连接器时
※扩展引脚连接器:
是指单向引脚连接器元件的扩展版,在同一边上存在不同引脚间距及不同引脚宽度的单
引脚连接器。时,通过仅识别某一部分的引脚,可识别元件。识别方法是指定某个存
在同一间距、同一宽度的引脚区(1 部分)仅根据对该部分引脚的识别来进行定位。但,
条件限于在指定识别的引脚间距 2 倍以内没有其他引脚。
引脚形状、引脚右端位置以外的项目与引脚元件的设置相同。
1) 引脚形状
引脚形状:从扁平形和鸥翼形中选择。
扁平型 ◇鸥翼型
2) 右侧引脚位置
输入从元件识别中心位置(VCS 中心位置)到进行识别的引脚组的右端引脚的顶端中心位置的 X
Y 的尺寸。XY 的输入范围-99.0099.00
3) 控制
对于进行图像识别时使用的摄像机、照明等进行设置。通常设置为初始值,因此无需变更。
详细设置请参见4-3-5-2-9 控制」
元件识别中心位
引脚右端位置
进行识别引脚的组
