JM-20使用说明书 - 第546页
第 1 部 基本篇 第 4 章 制作生产程序 4- 178 (10) 单元格 / 复制 将选中的单元格 登录到内存中。 对象单元格 为 X 、 Y 、角度 、元件名。 要将其粘贴在数 据中时，请执行 下面的单元格 粘贴命令。 ( 11 ) 单元格 / 粘贴 将使用单元格 / 复制操作登 录到内存的数据 , 覆盖到光标所指的 行的相应项目 中。 剪切的「 X 」 「 Y 」 「 角度 」各项数 据，只能粘贴 到相同类型的单 元格中。 ( …
第 1 部 基本篇 第 4 章 制作生产程序
4-177
3)
元件选择(列表显示)
显示至此输入的内容。
●
替换 ：逐一替换已选择的记录的数据。
●
全部替换：进行所有数据的替换。
●
替换询问：选中选项时，每1项替换前，会显示询问画面，确认变更的内容。
第 1 部 基本篇 第 4 章 制作生产程序
4-178
(10) 单元格/复制
将选中的单元格登录到内存中。对象单元格为 X、Y、角度、元件名。
要将其粘贴在数据中时，请执行下面的单元格粘贴命令。
(11) 单元格/粘贴
将使用单元格/复制操作登录到内存的数据, 覆盖到光标所指的行的相应项目中。
剪切的「X」「Y」「角度」各项数据，只能粘贴到相同类型的单元格中。
(12) 修改元件名
修改元件名称。

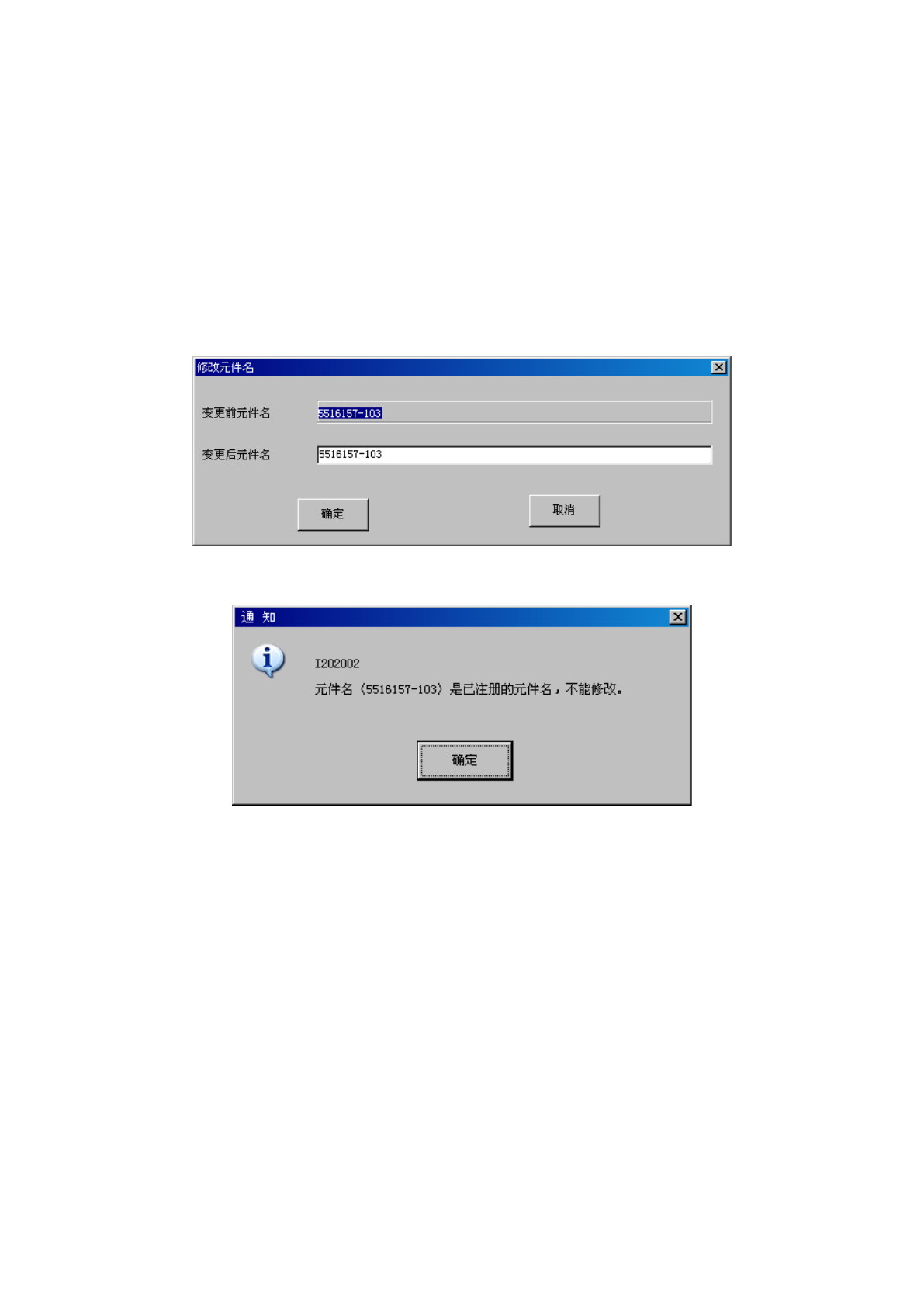

选择后显示如下画面。请输入变更的元件名，并单击「确定」。
修改元件名后，元件名与其他元件名重复时，会显示如下画面。
(13) 反映元件层
将「元件数据」的层反映到「贴片数据」中。有以下反映方法。
全部元件: 将全部元件数据的层反映到贴片数据里。
元件类别: 将相应元件数据的层反映到贴片数据里。
第 1 部 基本篇 第 4 章 制作生产程序
4-179
(14) 反映吸取偏移量
把「吸取数据」的吸取坐标，反映到「元件数据」的吸取偏差 XYZ 中。
示教后，在吸取数据编辑画面中选择 1 个数据记录，从[编辑]菜单中选择[反映吸取偏移量]后，可
以将所选择的「吸取数据」的吸取默认值与示教结果之间的差逆向反映到「元件数据」的吸取偏移
量。
(15) 复制标记
复制标记，是指把生产程序内的标记数据，作为 BOC 标记或基准领域标记复制到数据的功能。
＜复制标记步骤＞
请选择 BOC 标记或基准领域标记的标记示教项目。
(16) 粘贴标记
将使用「标记复制」命令读取的标记数据粘贴到指定的标记数据里。
如果已经注册了标记数据时，会显示如下的确认覆盖提示信息。
(17) 标记数据库
标记数据库，是指把注册在标记数据库中的标记数据，作为 BOC 标记或基准领域标记复制到数据
中。
详细情况请参见「4-5-2-3-1 基板标记的示教⑥」。
