第 1 部 基本篇 第 4 章 制作生产程序 4- 183 1 ）在菜单中选 择复制生产 程序后，将打开 [ 打开文件 ] 画面。 2 ）请选择要 展开的 （展开源）生 产程序，再按 [ 打开 ] 按钮。
第 1 部 基本篇 第 4 章 制作生产程序
4-182
(19)
复制生产程序
采用复制功能，可将2种以上的生产程序进行结合。
A
B
在展开复制的生产程序中（上图的B），贴片数据中使用基准领域标记时，程序（B）的基板数据的BO
C标记将被当作基准领域标记处理。
<复制方法>
① 读入作为基准的生产程序。(上图、A 基板)
② 指定(读入)对电路展开复制的生产程序。(上图，B 基板)
③ 设定作为基准的生产程序的基板基准位置（原点）与展开复制的生产程序的基板基准位置（原
点）之间的差距(偏移 X、Y、θ)。
④ 展开复制。
基准数据
展开源数据
展开后的基板构成
单板基板
单板基板
单板基板
矩阵电路板
单板基板
非矩阵电路板
单板基板
复数基准电路
单板基板
矩阵电路板
单板基板
单板基板
矩阵电路板
当单板基板或矩阵电路板分割数与电路间
距都相等，以及偏移量 θ 为 0°、180°时，可
作为矩阵电路板展开。
*1
非矩阵电路板
单板基板
复数基准电路
单板基板
非矩阵电路板
单板基板
单板基板
矩阵电路板
单板基板
非矩阵电路板
单板基板
复数基准电路
单板基板
*1： 当可在矩阵电路板中展开时，会显示在矩阵电路板中展开，还是在单板基板中展开的询问提
示信息。
另外，当电路重合时，会显示在矩阵电路板中展开，还是在单板基板中展开的询问提示信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-183

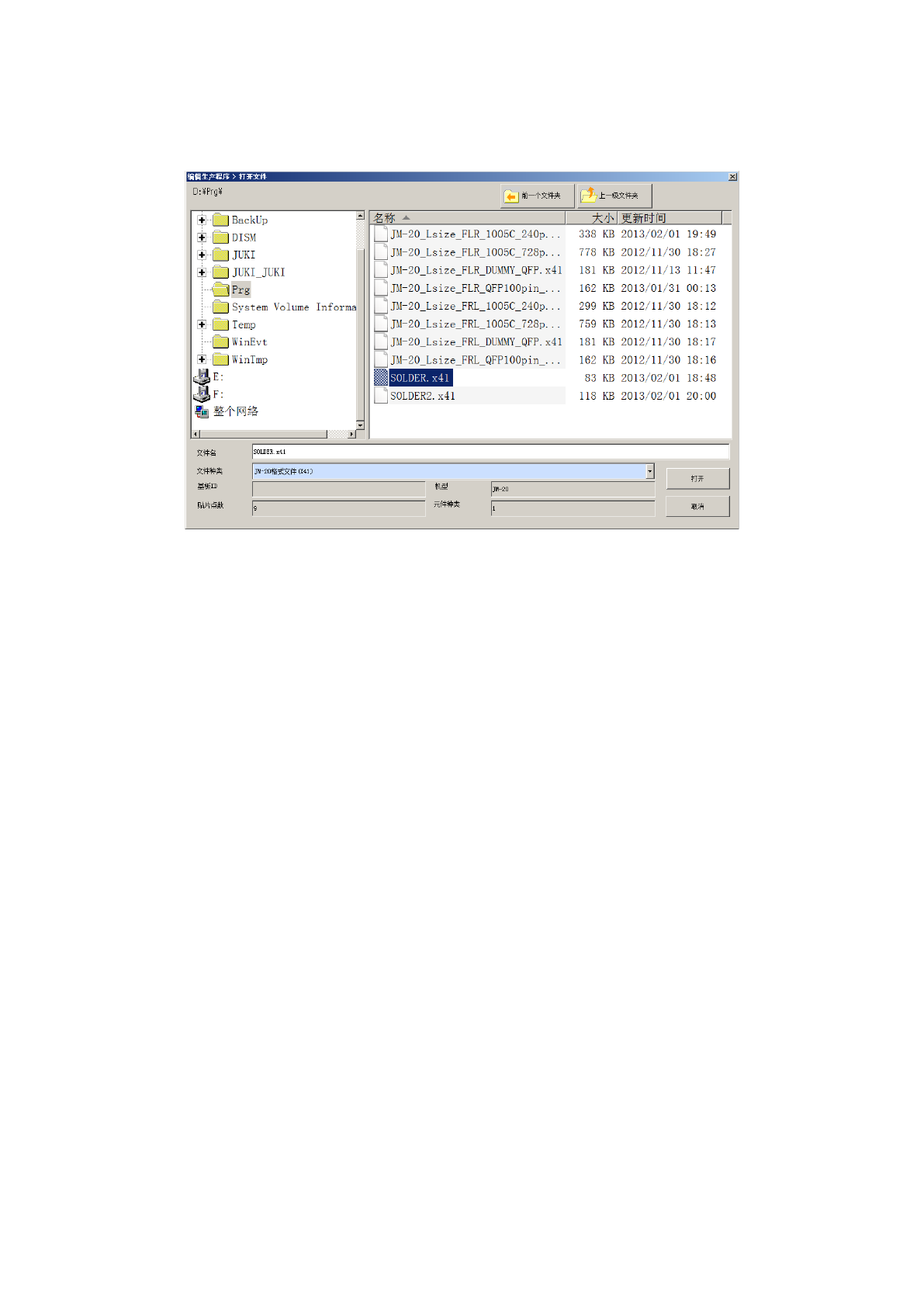

1）在菜单中选择复制生产程序后，将打开[打开文件]画面。
2）请选择要展开的（展开源）生产程序，再按[打开]按钮。
第 1 部 基本篇 第 4 章 制作生产程序
4-184

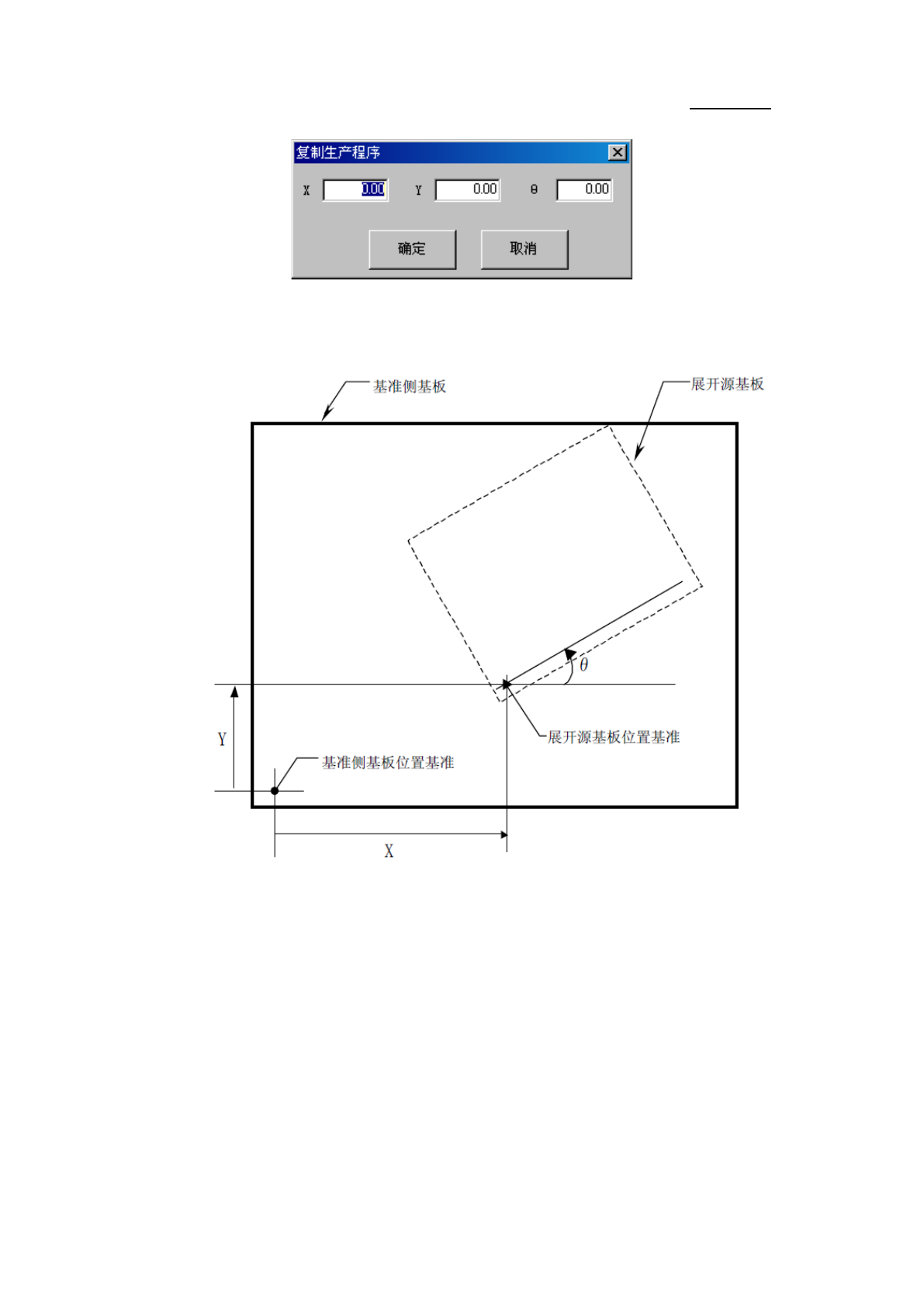

读入文件后，将打开如下画面，要求输入到基准基板位置的偏移量，请参见下述偏移量定义，并输入
偏移量。
偏移量的定义如下图所示。
