第 1 部 基本篇 第 4 章 制作生产程序 4- 237 因元件的 包装方式而有 所不同， 当元件尺 寸在 1 mm 以下时， 会显示询问测量 后的元件是 归还、或是废弃 信息。 根据尺寸计算出 的激光高度或芯 片站立判定高 度与原来的值不 同时，显示如 下询问。 ・ 激光高度覆盖 确认 ・ 芯片站立判定 高度覆盖确认 ● 是：用测量的新 数据覆盖原来 的设置值。 ● 否：忽略新测量 值，使用原来 的设定值。 检测出芯片站立 时，会显…
第 1 部 基本篇 第 4 章 制作生产程序
4-236

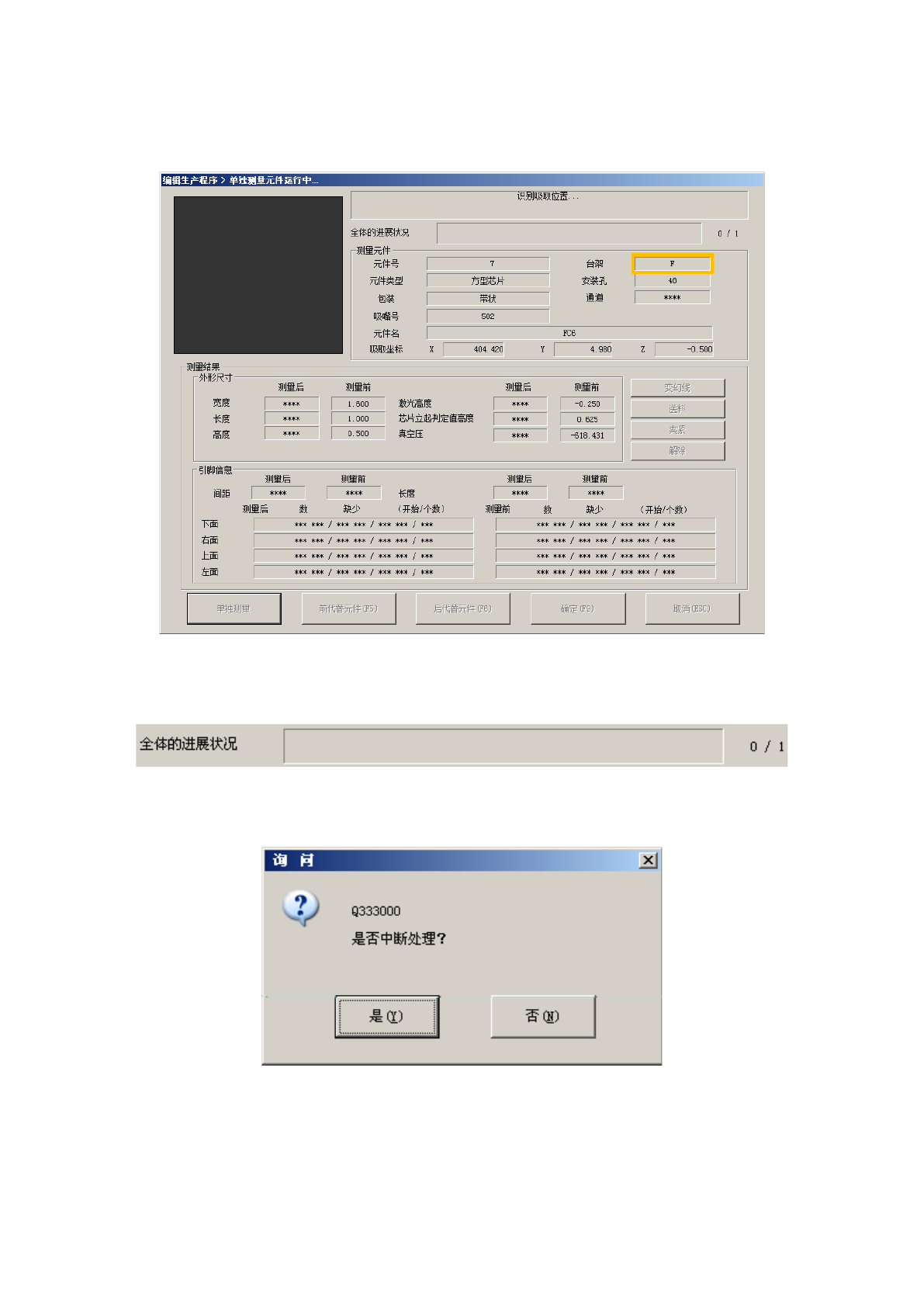

2) 单独测量元件进行中画面
在单独测量过程中，显示如下画面。显示正在进行单独测量的元件的内容及吸取位置，并依
次显示进行中的处理内容。
a) 全体的进展状况
在进度条上显示当前的进展状况。
要强行中断测量时，请按下< STOP >开关，则显示以下信息。
请选择是否中断测量。
第 1 部 基本篇 第 4 章 制作生产程序
4-237

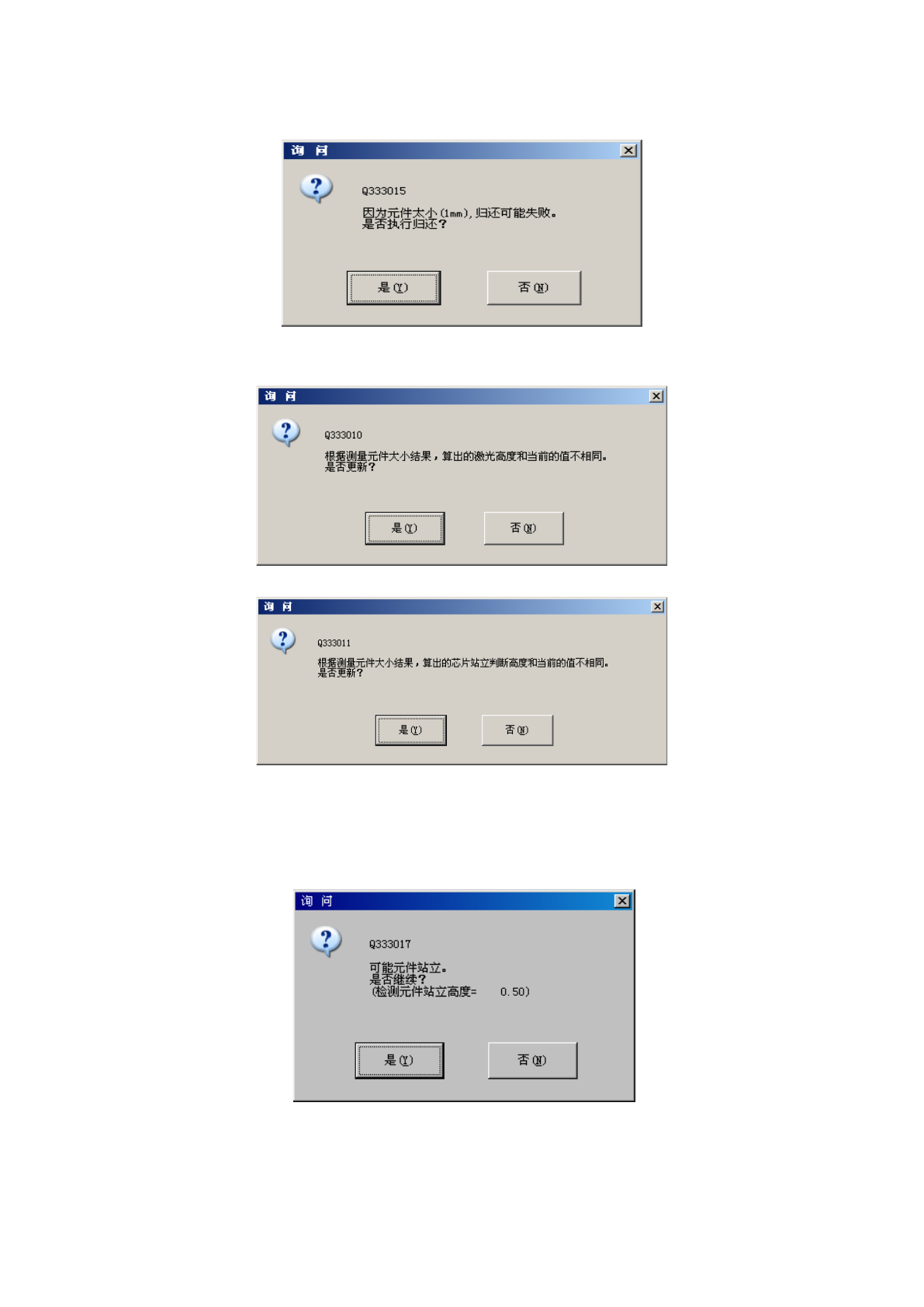

因元件的包装方式而有所不同，当元件尺寸在 1mm 以下时，会显示询问测量后的元件是
归还、或是废弃信息。
根据尺寸计算出的激光高度或芯片站立判定高度与原来的值不同时，显示如下询问。
・激光高度覆盖确认
・芯片站立判定高度覆盖确认
●是：用测量的新数据覆盖原来的设置值。
●否：忽略新测量值，使用原来的设定值。
检测出芯片站立时，会显示以下提示信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-238

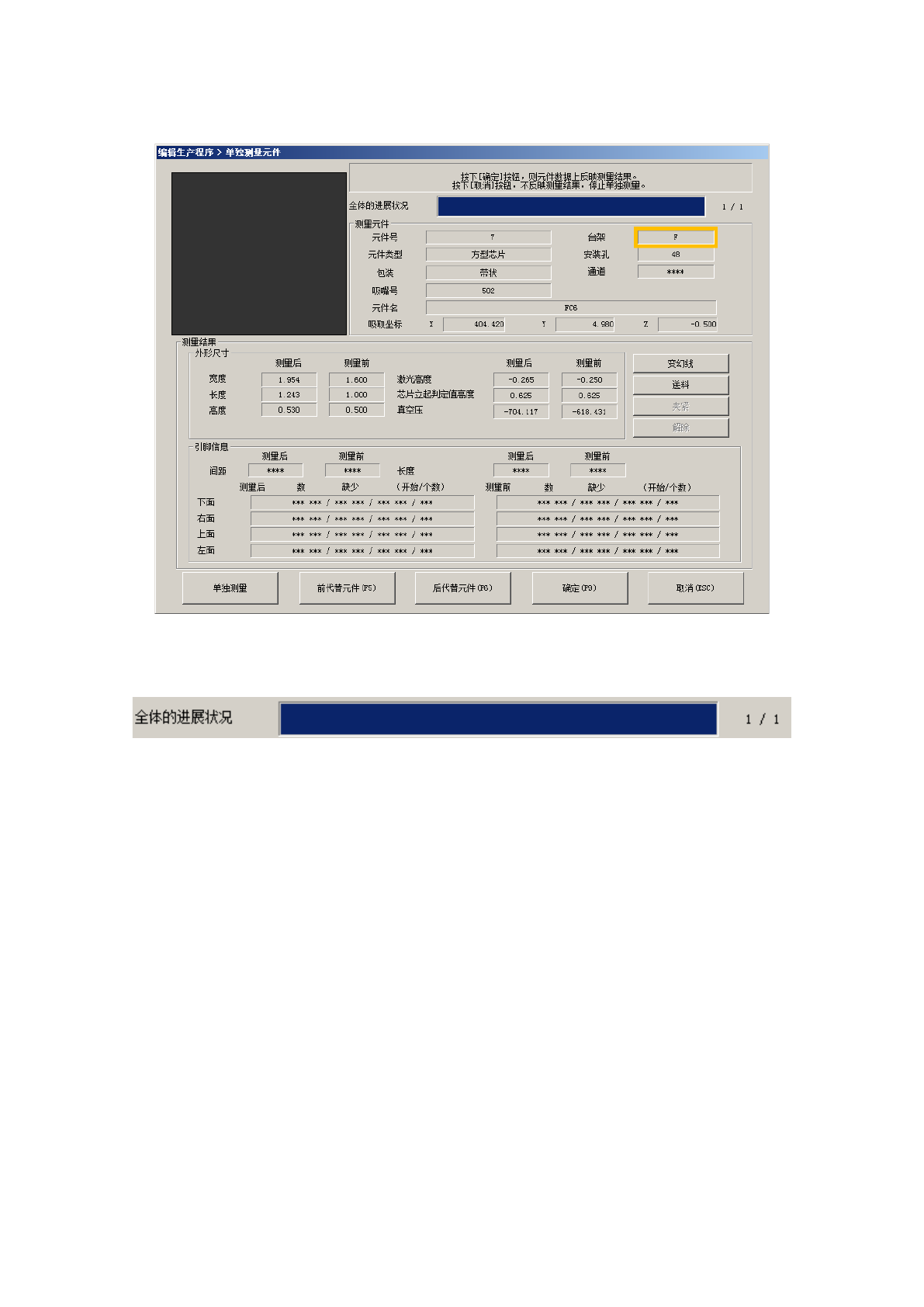

3) 单独测量结果
单独测量结束后，显示如下的结果画面。
a) 全体的进展状况
在进度条上显示当前的进展状况。
b) 测量元件
显示测量元件的内容及吸取位置。
