第 1 部 基本篇 第 4 章 制作生产程序
4-242

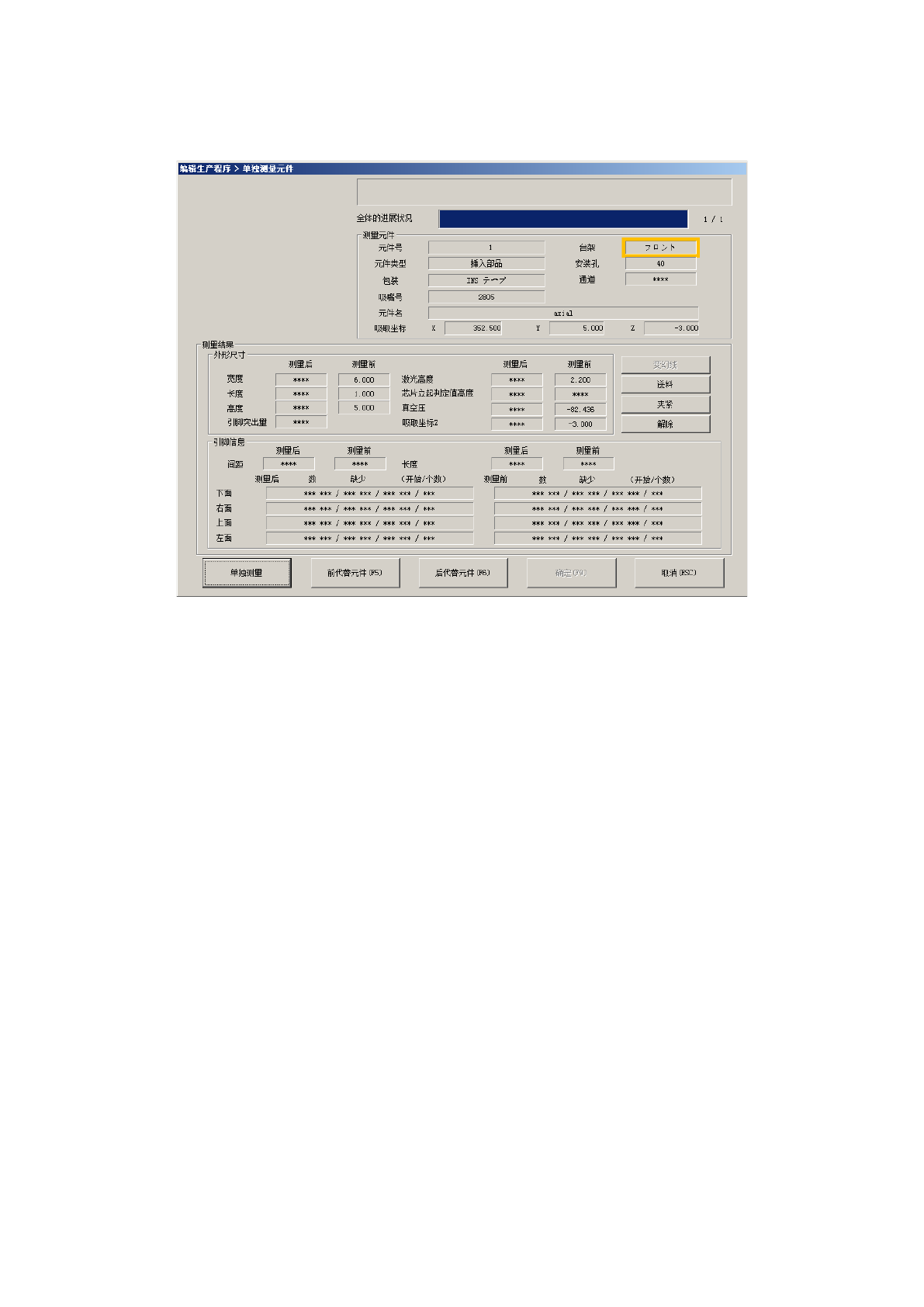

5) 单独测量结束画面（轴向进纸器吸取高度结果）
当轴向进纸器的吸收高度测量完成后，将看到以下画面。
a) 引脚突出量
将被显示的输出测定铅量。是相同的值作为“补正后的引脚突出量”。
b) 补正后的引脚突出量
它显示前和后测量吸取坐标 Z。
c) 确定（[F9]键）
吸取的测量结果的值 Z 坐标反映的吸附数据。
此后，将原始单一测量条件设置屏幕它将返回。
d) 取消（ESC 键）
禁用的测定结果，然后，返回到原来的单一测量条件设置屏幕。
第 1 部 基本篇 第 4 章 制作生产程序
4-243
(2) 连续测量
测量指定的全部元件。
1) 设置连续测量条件

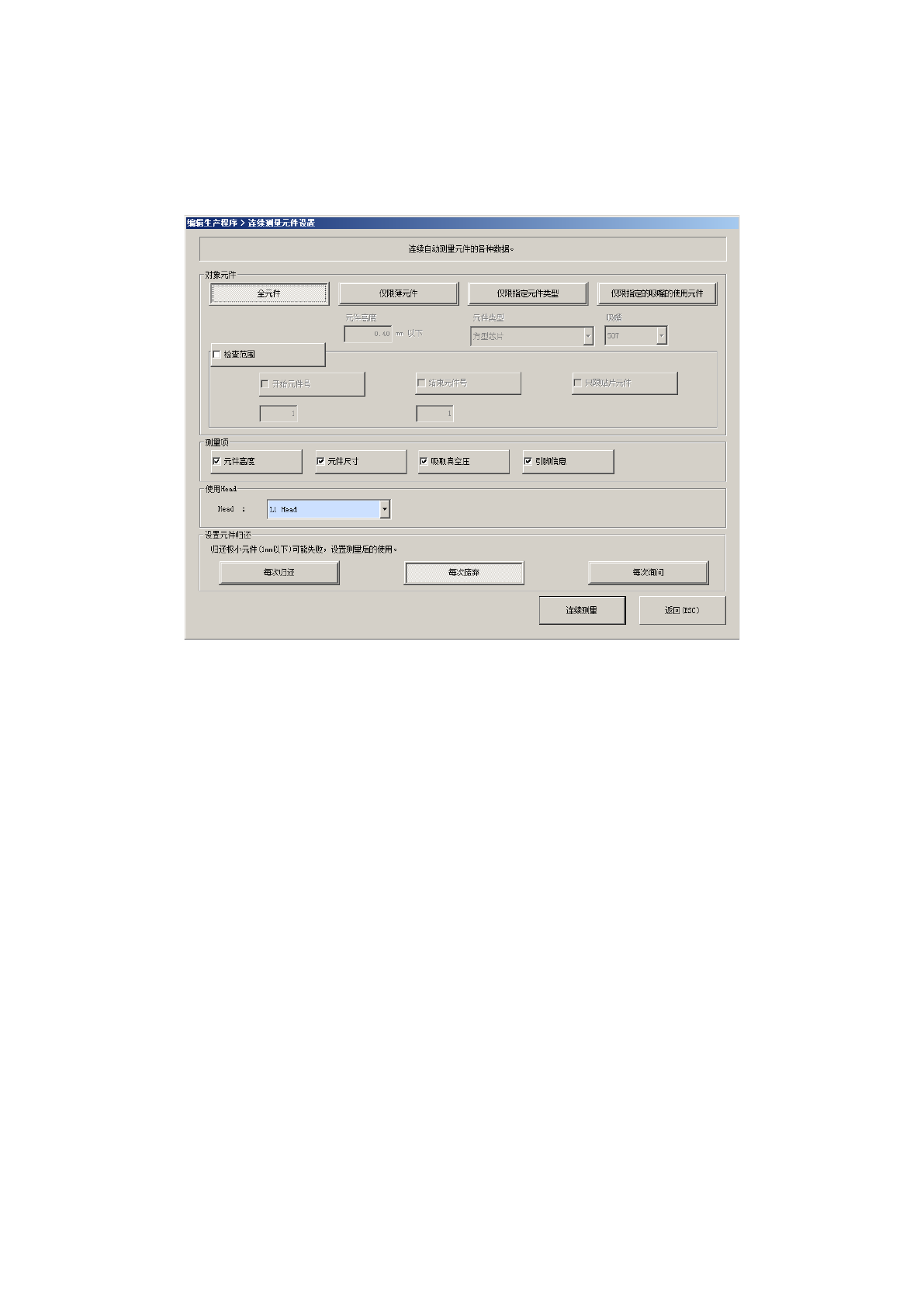

从菜单栏中选择「机器操作」/「测量」/「连续测量」，显示如下画面。
a) 对象元件
设置对元件数据的某项条件一致的元件进行测量。
● 全元件
测量全部元件的数据。
● 仅限薄元件
仅测量元件高度在设定尺寸以下的元件。
● 仅限指定元件类型
仅测量指定的元件类型。
● 仅限指定的吸嘴的使用元件
仅测量要使用指定的吸嘴的元件。
第 1 部 基本篇 第 4 章 制作生产程序
4-244
b) 测量范围
进一步设置被测量元件的条件，锁定为特定编号的元件。
● 开始元件号：要指定开始测量的元件数据的编号时，勾选此项。
● 结束元件号：要指定结束测量的元件数据的编号时，勾选此项。
● 只限贴片元件：仅限定贴片数据中指定的元件数据时，勾选此项。
c) 测量项
选择要测量的项目。默认为选择所有可测量的项目。根据元件类型，可测量的项目会有
所不同。
d) 使用 Head
可选择测量时使用的 Head。
从组合框的列表中选择要使用的 Head。
e) 设置元件归还
设置尺寸在 1mm 以下的极小元件在测量后如何处理。
● 每次归还
元件每次都归还到原来的位置。
● 每次废弃
元件每次都废弃。
● 每次询问
每次测量结束后进行询问。
f) 连续测量按钮
开始连续测量。
g) 返回按钮(ESC 键)
返回原来的画面。
