第 1 部 基本篇 第 1 章 装置概要 1- 43 （ 3 ） 识别用标记 1 ）请按下 述条件制作识别用标 记。 但形状推荐使 用均匀涂满 的圆形。 A C C A B A B B 三角形 A B A B C C B B B 正方形 中抜き正方形 菱形 中抜き菱形 円形 中抜き円形 B A C B A C B B 中抜き三角形 逆三角形 中抜き逆三角形 市松模様(1) 市松模様(2) 十字 1. 识别时，标记为 上述方向的角度 。 …
第 1 部 基本篇 第 1 章 装置概要
1-42

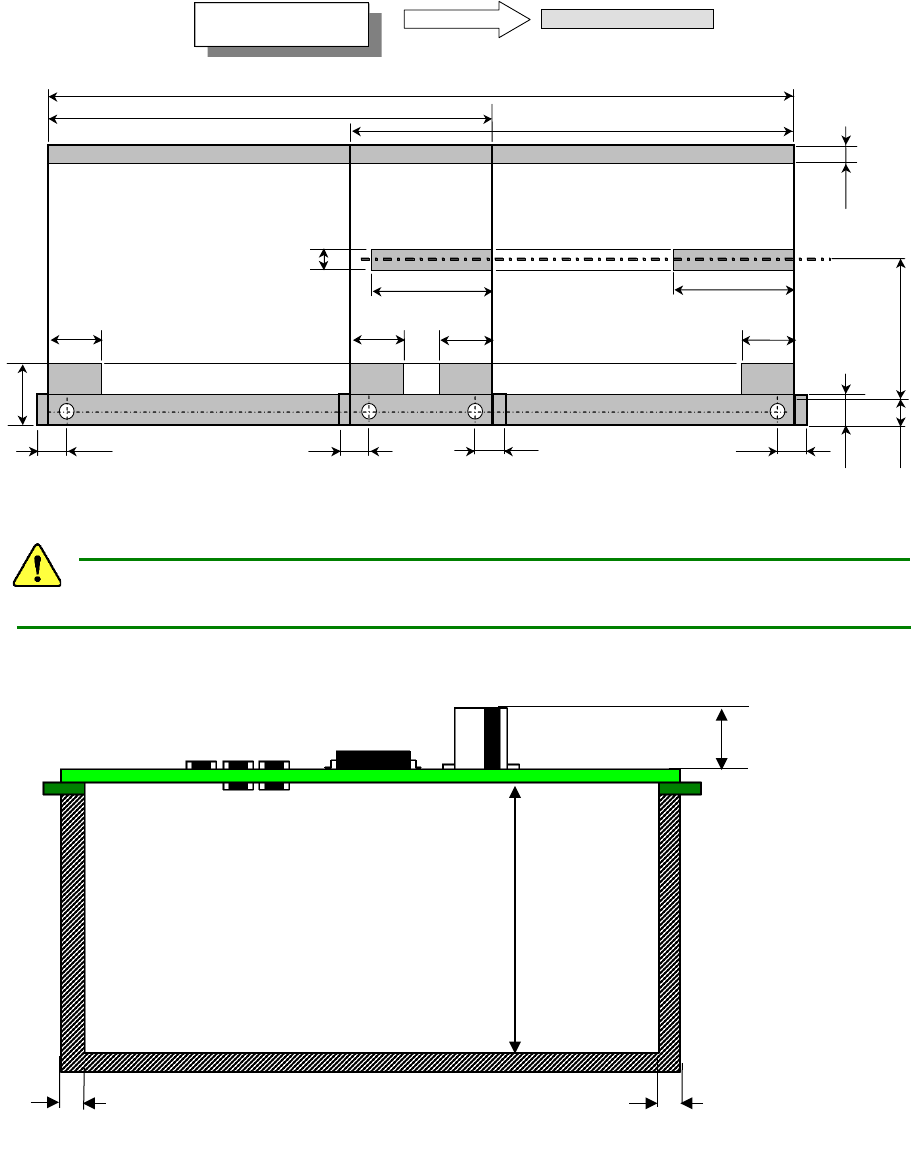

基板搬送方向
支撑销不可设置范围
XL 基板规格
(大于 410mm 时)
传送轨道固定侧
26.5
20
39.3
26
26
26.5
410
26.5
23
0～443 可动
26
26
26.5
61
4.5
22.6
～410
61
410～800
基板传送方向为反方向（向左传送）时，支撑销不可设置范围与途中所示为左右对称状态。
3）基板表面及背面可贴片范围
注意
最大
40mm
3mm
3mm
最大
EC: 2
8mm
U
C: 55mm
第 1 部 基本篇 第 1 章 装置概要
1-43
（3） 识别用标记

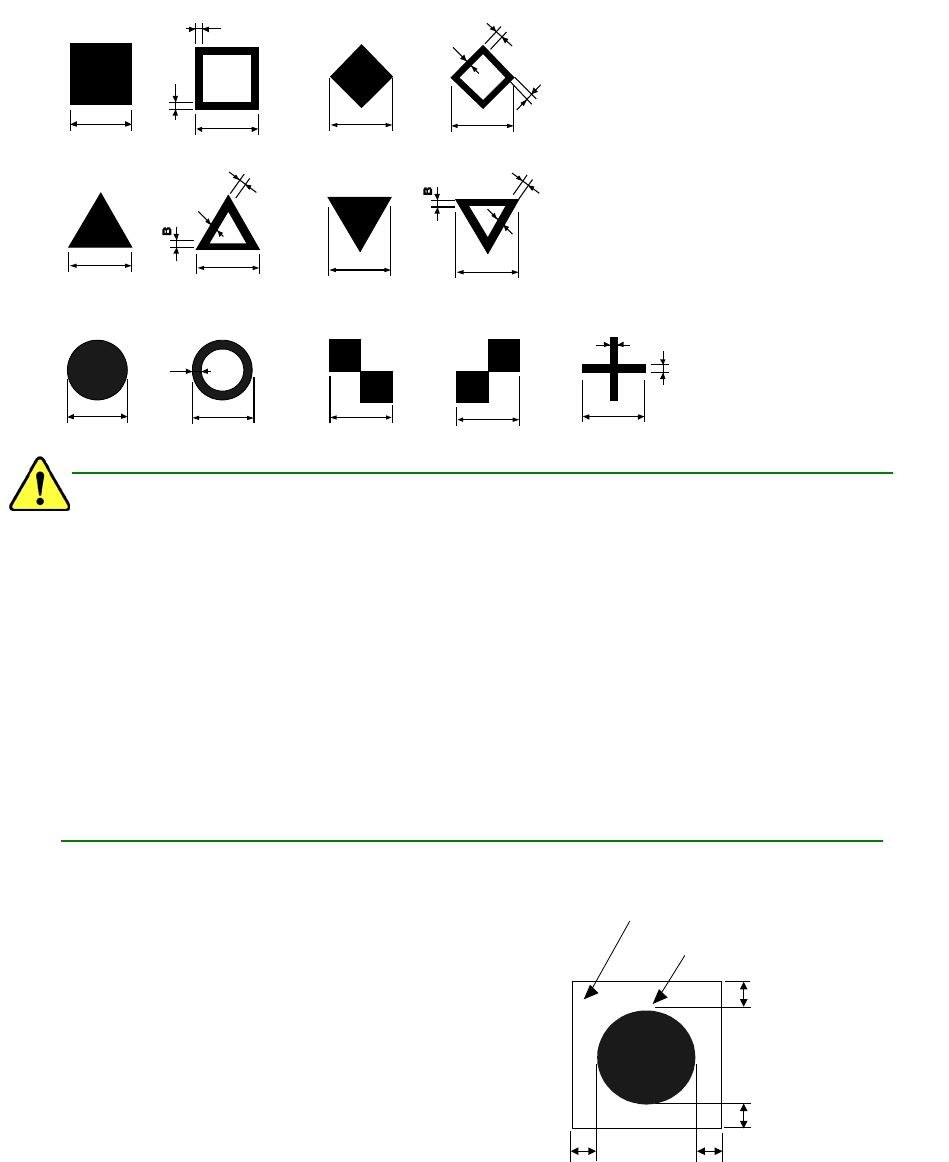

1）请按下述条件制作识别用标记。
但形状推荐使用均匀涂满的圆形。
A
C
C
A
B
A
B
B
三角形
A
B
A
B
C
C
B
B
B
正方形
中抜き正方形
菱形
中抜き菱形
円形
中抜き円形
B
A
C
B
A
C
B
B
中抜き三角形 逆三角形 中抜き逆三角形
市松模様(1)
市松模様(2)
十字
1. 识别时，标记为上述方向的角度。
但非矩阵基板指定为“使用每一电路的标记”时，基准电路的标记为上述方向的角度，
以90°为单位配置电路时应可识别。
2. 一张基板内的基准领域标记，建议使用同一形状和同一大小的标记。
3. 可识别铜箔及镀锡。
4. 最大登录数
基板标记 2组(2对标记～3对标记)
区域基准标记 50组(2对标记～3对标记)
5. 可注册项目
标记编号、重心检测窗、检测时正色／反色的区别
标记形状、外形尺寸、投射有效值、统一性
6. 如无识别用标记，可通过注册用户指定的模板进行标记识别。
2） 间隙
请确保各识别标记周围没有导体图案、低温焊
接保护层、标记等其它元件。
此外，该间隙区域的尺寸请设定为大正方形，
其边与识别标记外围距离0.5mm以上。
0.5 mm 以上
0.5mm 以上
间隙区域
识别标记
0.5 mm 以上
正方形
中空正方形
菱形 中空菱形
三角形
三角形
中空三角形
倒三角形
中空倒三角形
圆形 中空圆形 格子状(1) 格子状(2)
十字
A 和 C 尺寸 ：
0.5～3.0mm±10%以上
B 尺寸：
0.2mm 以上
注意
第 1 部 基本篇 第 1 章 装置概要
1-44
1-7 定心系统
本装置采用非接触式定心方式，从侧面照射LED激光，读取其光影，根据激光校准传感器识别元件位
置角度。
LNC120
上下移动Z轴，真空吸取元件，向元件投射LED。LED光线被元件遮住的部分呈阴影，用θ轴旋
转元件时，阴影宽度便会有变化。
◇ 可从阴影宽度的变化求出所吸取元件的位置偏移及角度偏移，在校正该偏移量后再进行贴片。
＜保护激光装置玻璃面时的有关注意事项＞
激光装置的元件检测部位外罩是玻璃制品，如果划伤后，可能会造成识别错误，
所以务必注意：
1.请勿使用超过激光识别最大元件尺寸的元件进行激光识别。
2.最大尺寸的元件尽管是标准规格以内，但移动吸取位置时会使元件接触玻璃
面，务请格外注意。
（最大元件尺寸）
LNC120 正方形元件: □50.0mm
注意
玻璃面
