第 1 部 基本篇 第 4 章 制作生产程序
4-270
6) [取消] 按钮
结束参数自动取得，返回原来的画面。
7) [检查] 按钮
进行参数自动取得。这时，会显示识别所需的时间。

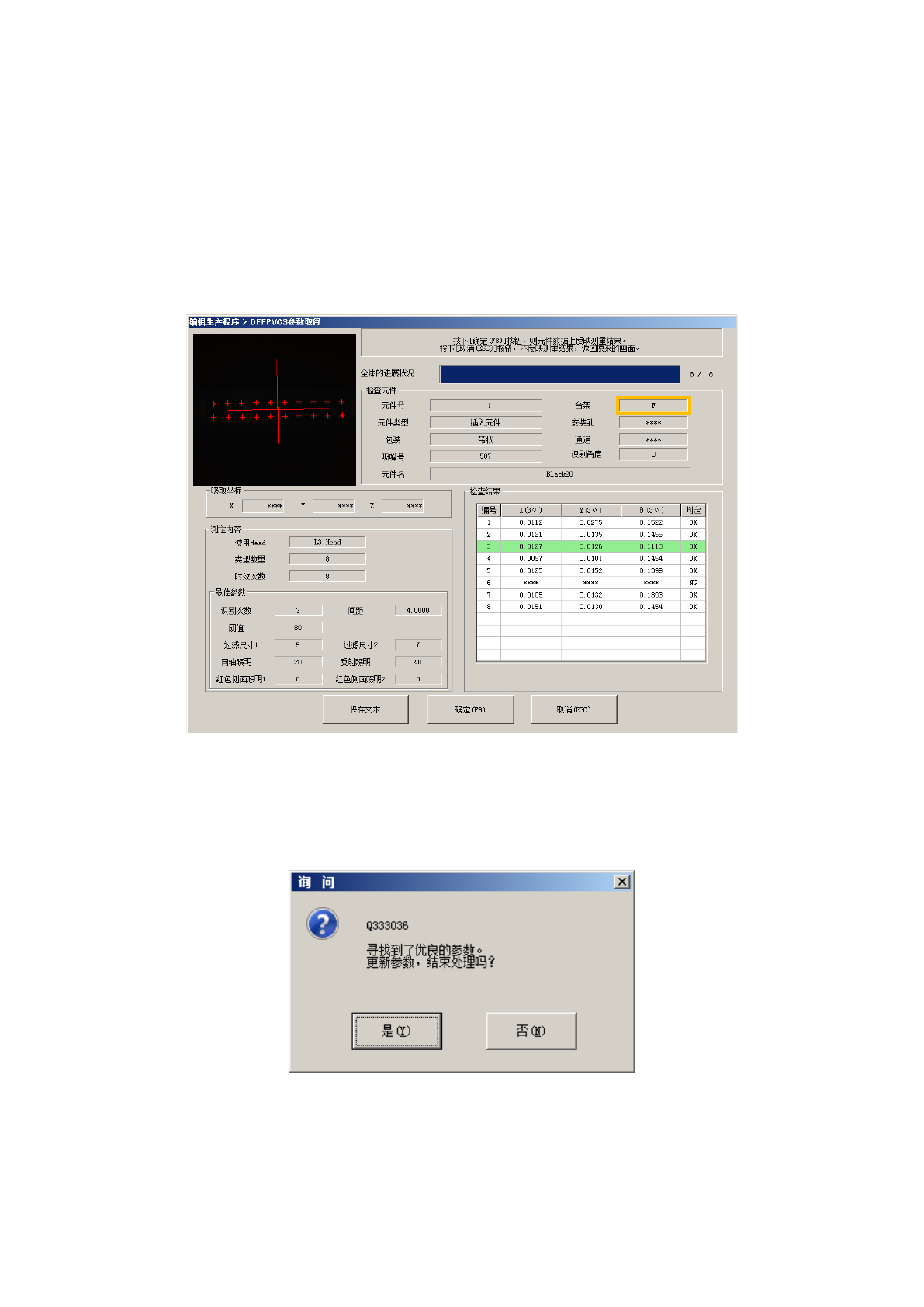

识别动作中，将显示以下画面。显示正在进行识别元件的内容及吸取位置。
最佳参数会带颜色显示出来。
检查过程中发现优良参数时，会显示以下提示信息。
请选择是否结束检查。
如果在开始画面中，勾选了「不显示优良的参数提示」，则不显示以下提示。
第 1 部 基本篇 第 4 章 制作生产程序
4-271
要强行中止时，按下<STOP>开关，即显示以下提示。
请选择是否结束检查。
a) 检查元件
显示元件内容及吸取位置。
b) 检查内容
显示开始画面中设定的检查内容。
从检查结果中显示最佳参数。
c) 检查结果
显示检查结果的值。显示 XYθ 的偏移量及判定结果。
d) [保存文本]按钮
将识别的结果以文本输出。
默认目录：D:\LOG\DFFP_VCS
e) [确定] 按钮([F9]键)
使检查结果有效，将结果的值保存到元件数据中。之后，返回原来的开始画面。
f) [取消] 按钮([ESC]键)
使检查结果无效，然后返回原来的开始画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-272
4-5-4-3-8 确认矫正位置
是将实际元件安装在贴片头后执行元件定心，移 动 至 矫正工具，对 矫正治具和元件偏移量进行示教的功
能。
(1) 确认矫正位置画面的操作
在菜单条选择[机器操作] → [检查] → [确认矫正位置]，则显示以下画面。
1) 测量元件
显示执行矫正位置确认动作的元件内容。
2) 吸取坐标
显示吸取元件的吸取位置内容。还可以将吸取位置变更为前代替元件和后代替元件。没有吸
取数据时，不显示各项目，不能进行吸取位置的变更、反馈、示教。
可以对吸取位置进行手动输入和示教输入。
● 将示教结果反映到吸取数据中
选择是否使用示教功能将示教结果反映在吸取数据上。
不勾选时，仅此次吸取时适用坐标。
托盘元件不反映在吸取数据中。
● 供料
供料器执行一次供料，传送元件。
径向供料器 MRF-L／轴向供料器 MAF-L 的供料类型为 2 次传送时，执行 2 次顶推传送元
件。
注意
＜使用径向供料器／轴向供料器时的注意点＞
为径向供料器／轴向供料器时，请注意在以下状态按下[传送]按钮，会造成供
料器中元件堵塞。
・ 吸取位置有元件的状态
・ 径向供料器类型 MRF-L／轴向供料器类型 MAF-L 的供料类型设定错误的
状态
