第 1 部 基本篇 第 4 章 制作生产程序
4-273
● 夹紧
仅径向供料器或轴向供料器可以使用。夹紧元件（切割）。
● 解除
仅径向供料器或轴向供料器可以使用。解除元件夹紧（解除切割）。
3) 矫正位置偏移量
显示所取得的矫正位置偏移量。从单选框的一览中选择执行调整的工具。
4) 使用贴片头
可以选择检查所使用的贴片头。从单选框的一览中选择要使用的贴片头。
5) 执行
通过图像识别执行定心动作，移动至工具上。移动至示教画面后，显示以下问询画面。
●是：保持 XY 轴移动时的 Z 轴高度。
●否：使 Z 轴下降至工具上面附近。
通过示教取得矫正治具和元件的偏移量。
注意
＜示教时的注意点＞
取得矫正位置偏移量时的示教，是在 Z 轴下降的状态下执行 XY 移动。所
以在执行操作时，请注意避免模具与元件发生冲突。
调整动作结束后返回原画面，在矫正位置偏移量中显示结果。
6) 前代替元件（[Ｆ5] 键）、 后代替元件（[Ｆ6] 键）
有代替元件时，移动至代替元件。
7) OK
反映检查结果，返回原画面。
8) 取消
结束矫正位置确认，返回原画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-274
4-5-4-4 BOC 标记
此功能用于确认生产程序的编辑内容。
识别BOC标记时的识别坐标实测值被储存起来，反映在贴片数据示教时的坐标修正值中。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
(1) 识别BOC标记

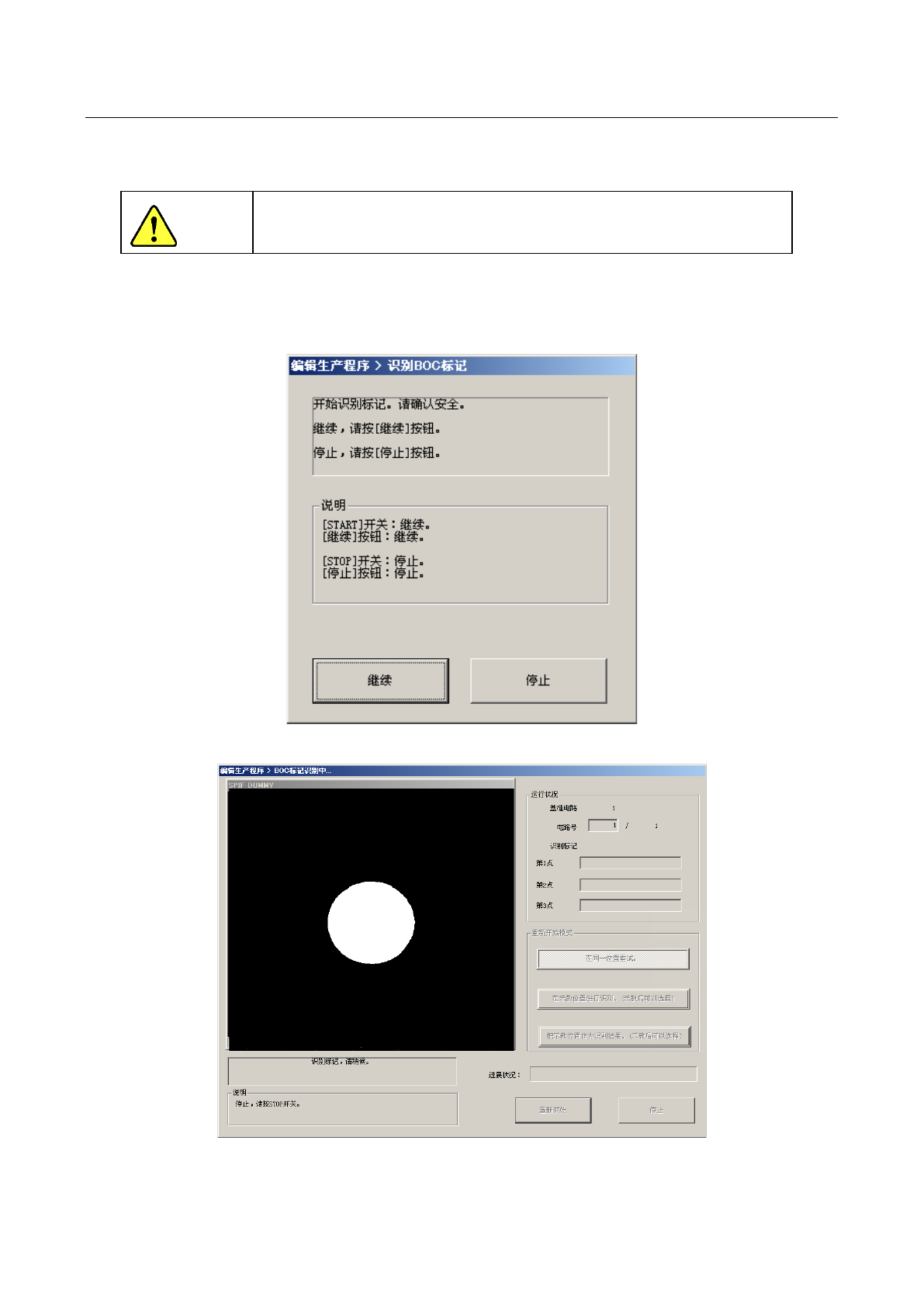

从菜单栏中选择「机器操作」/「BOC 标记」，则会显示确认画面。
确认安全后，请按下<START>开关或[继续]按钮。
在执行过程中显示如下画面。
在左上部显示 OCC 拍摄的图像。
在进行 BOC 标记校准过程中，因某种原因需要停止时，请按下<STOP>开关。
运行停止后，返回到开始画面。
第 1 部 基本篇 第 4 章 制作生产程序
4-275

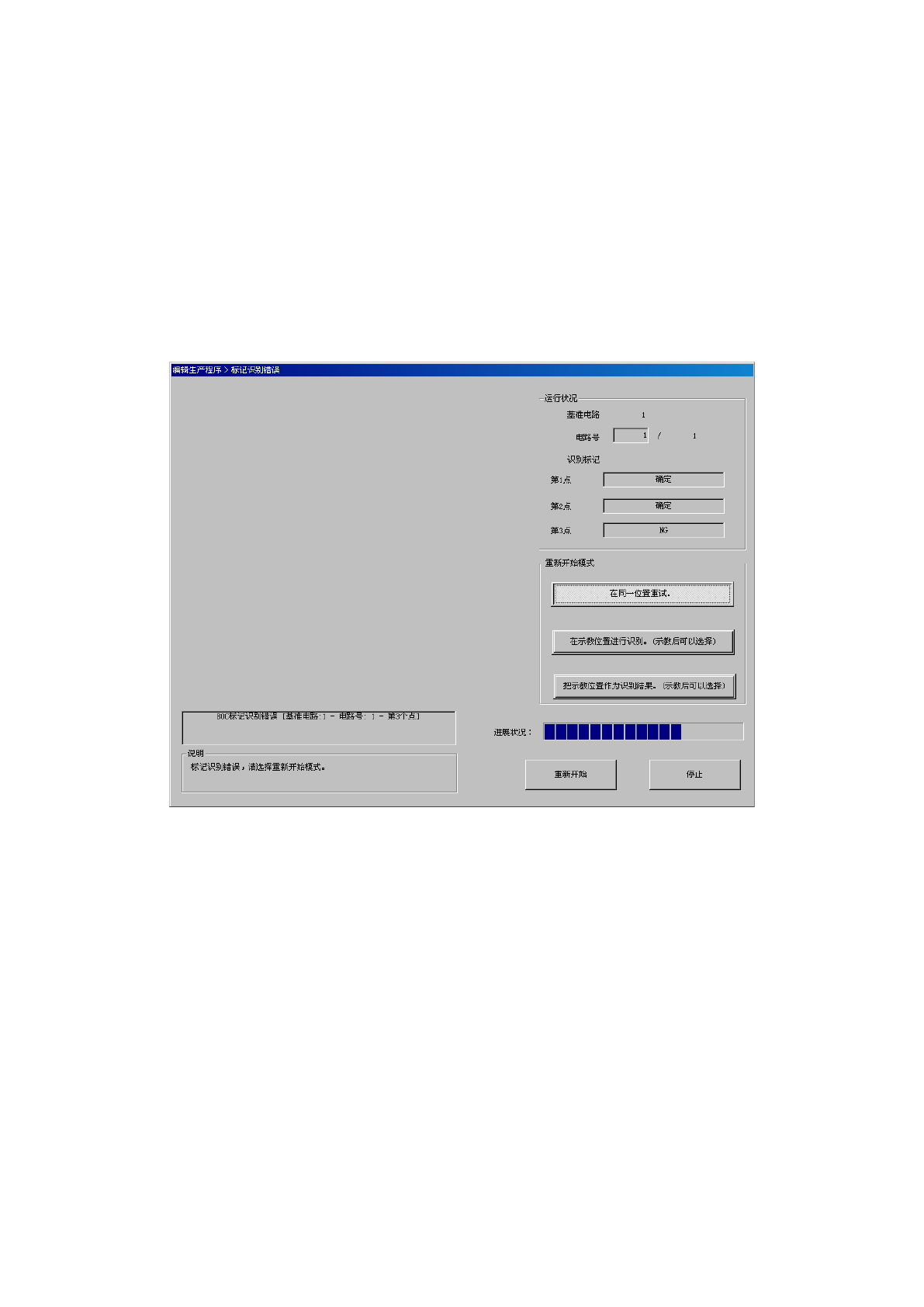

1)
运行状况
●电路号
显示正在识别的电路号。(通常仅识别基准电路的 BOC)
●识别标记
显示当前运行点的动作状况。
2)
进展状况
以进度条显示总体个数中完成识别的比例。
3)
说明、重新开始模式
在执行中BOC 标记识别失败时，会在画面的[说明]栏中显示提示信息，可以选择[重新开始模式]项目。
需要重新开始识别时，请选择重新开始模式。
这时，按功能栏的[示教]按钮，可进行坐标示教。
示教坐标前不能选择「在示教位置进行识别
」、「把示教位置作为识别结果」这 2 项。
a) 在同一位置重试。
不改变当前的 OCC 位置，再次进行标记识别。
b) 在示教位置进行识别。
此项目在示教确定后方可选择。
在进行坐标示教的同一位置上，再次进行标记识别。
c) 把示教位置作为识别结果。
此项目在确认示教后方可选择。
把进行坐标示教的位置确定为 BOC 识别时的标记中心的实测值。
不进行标记识别操作。
◇选择后，需要再进行识别时，请按[重新开始]按钮。
按下[停止]按钮，即退出BOC标记识别画面，返回到编辑程序画面。
