(7) 在摄像机跟踪中使用HMS测量高度
在摄像机跟踪中，按下[HMS]按钮，可测量吸取位置的高度。
这时，画面也会从摄像机跟踪画面更新为高度跟踪画面。
在高度跟踪画面中，HMS 始终在测量吸取位置的高度。
如果测量值正确，请按 Z 设定按钮使之反映到设定值里。
如果要返回摄像机跟踪，请按[摄像机]按钮。
(8) 在高度跟踪中使用摄像机确认吸取位置
在高度跟踪中，按下[CAMERA]按钮，可显示当前正在测量高度的位置的图像。
画面也会从高度跟踪更新为摄像机跟踪。
可通过触摸屏的画面操作变更摄像机的位置，但不能设定变更后的 XY 坐标。
如果要返回高度跟踪，请按[HMS]按钮。
(9) 跟踪吸取高度各点时的动作

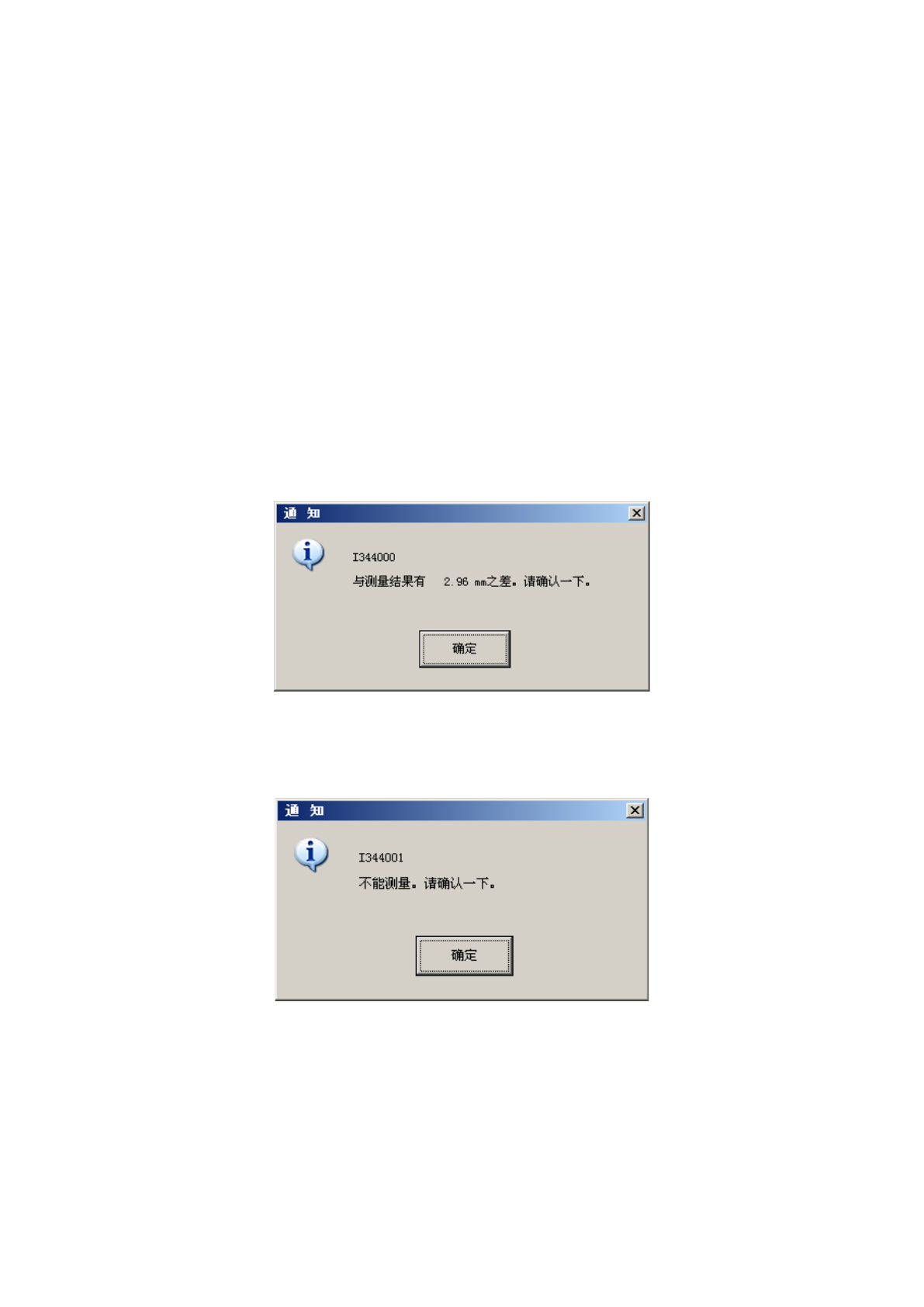

1) 如果在跟踪吸取高度的条件设置中已设置了“计测值有差分时停止”,
当与测量值间有差异时，会显示如下提示信息。
自动传送将停止，请确认吸取数据的高度值。
2) 如果在跟踪吸取高度的条件设置中已设置了“不能计测时停止”,
当无法使用 HMS 测量时，会显示如下提示信息。
自动传送将停止，请确认吸取数据的吸取位置。
第 1 部 基本篇 第 4 章 制作生产程序
4-299

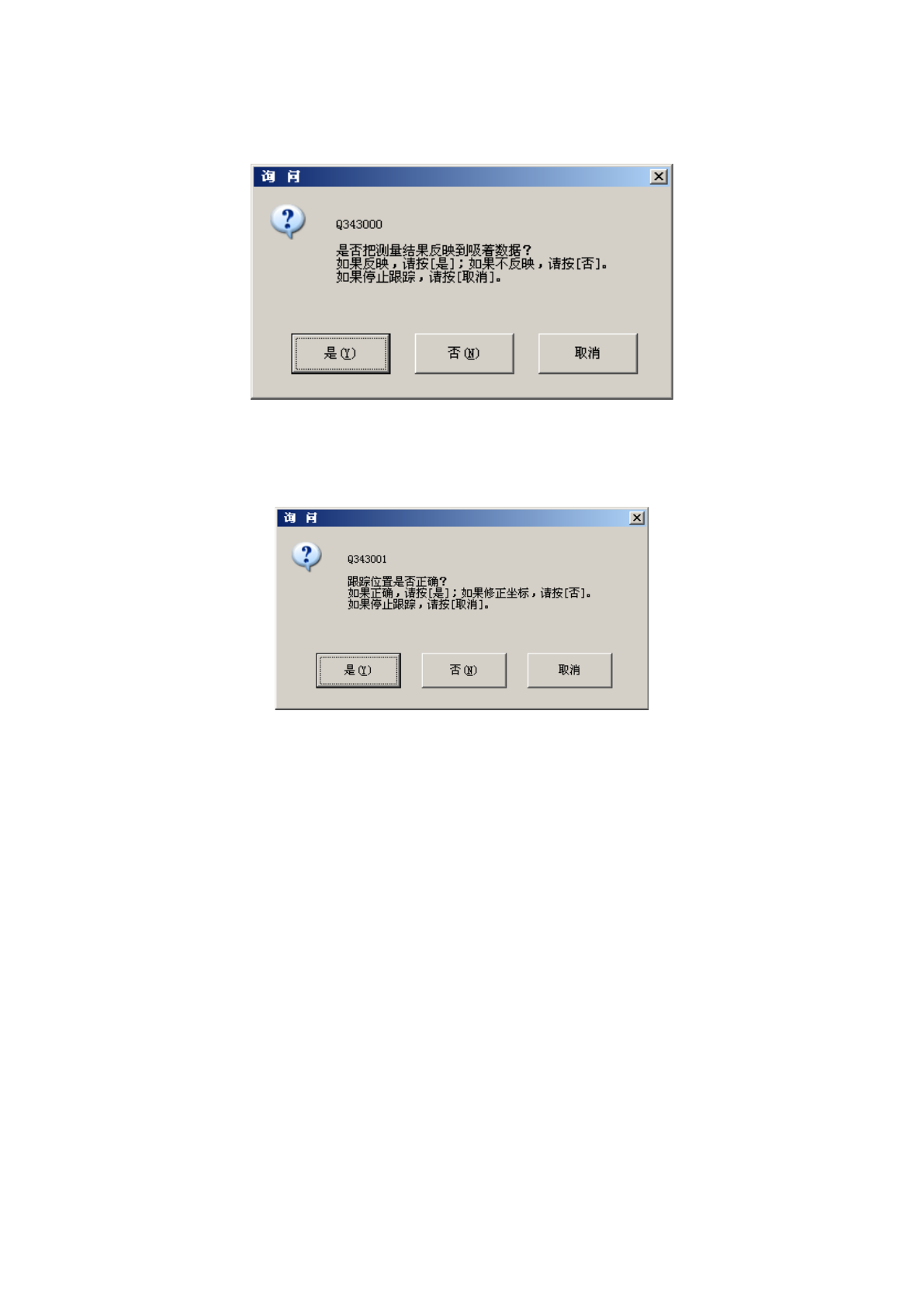

3) 如果在吸取高跟踪的条件设置中设置了“读取计测值”,
则会询问,是否把 HMS 获得的测量值反映到吸取数据的 Z 坐标中。
需反映时请按[是]。
4) 如果在吸取高度跟踪的条件设置中已设置了“用摄像机确认位置”,
则会在画面中显示吸取位置。当显示以下询问时，请目视进行确认。如果位置正确，请按下[是]，
如果要用示教来修正吸取位置，请按下[否]，并进行示教操作。
第 1 部 基本篇 第 4 章 制作生产程序
4-300
(10) 跟踪时的自动示教
跟踪暂停时，可进行自动示教。

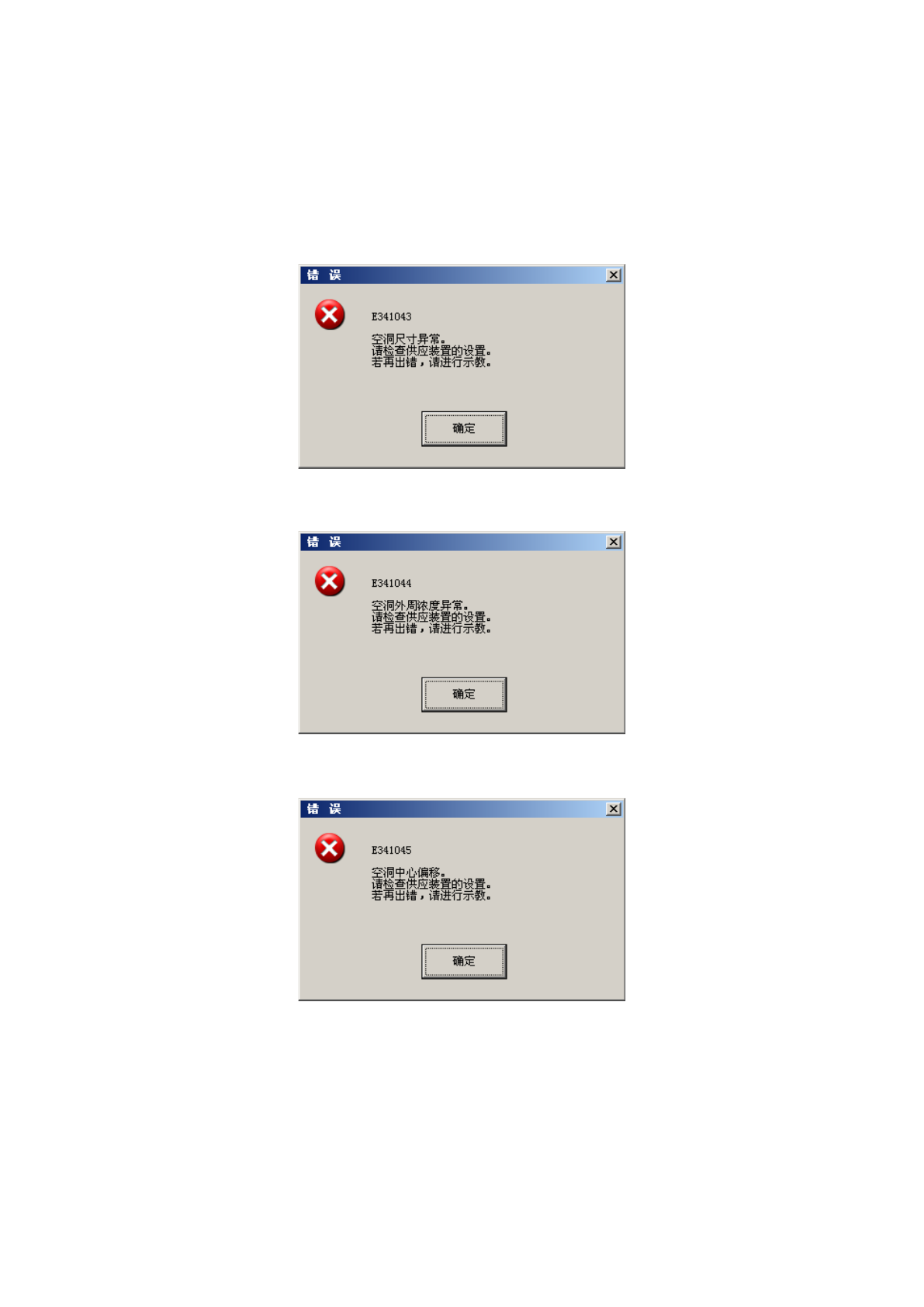

自动示教时，会出现下列 5 种错误/询问。
1) 尺寸显得异常时
空洞指的是安装元件的凹进部分。
空洞尺寸与元件尺寸相比显得异常时，显示如下错误提示。
2) 浓度异常时
空洞影子浓度异常时，显示如下错误提示。
3) 中心偏移时
设置的吸取数据与自动示教校正的吸取数据差距过大时，显示如下错误提示。
