第 1 部 基本篇 第 4 章 制作生产程序
4-300
(10) 跟踪时的自动示教
跟踪暂停时，可进行自动示教。
自动示教时，会出现下列 5 种错误/询问。
1) 尺寸显得异常时
空洞指的是安装元件的凹进部分。
空洞尺寸与元件尺寸相比显得异常时，显示如下错误提示。
2) 浓度异常时
空洞影子浓度异常时，显示如下错误提示。
3) 中心偏移时
设置的吸取数据与自动示教校正的吸取数据差距过大时，显示如下错误提示。
第 1 部 基本篇 第 4 章 制作生产程序
4-301

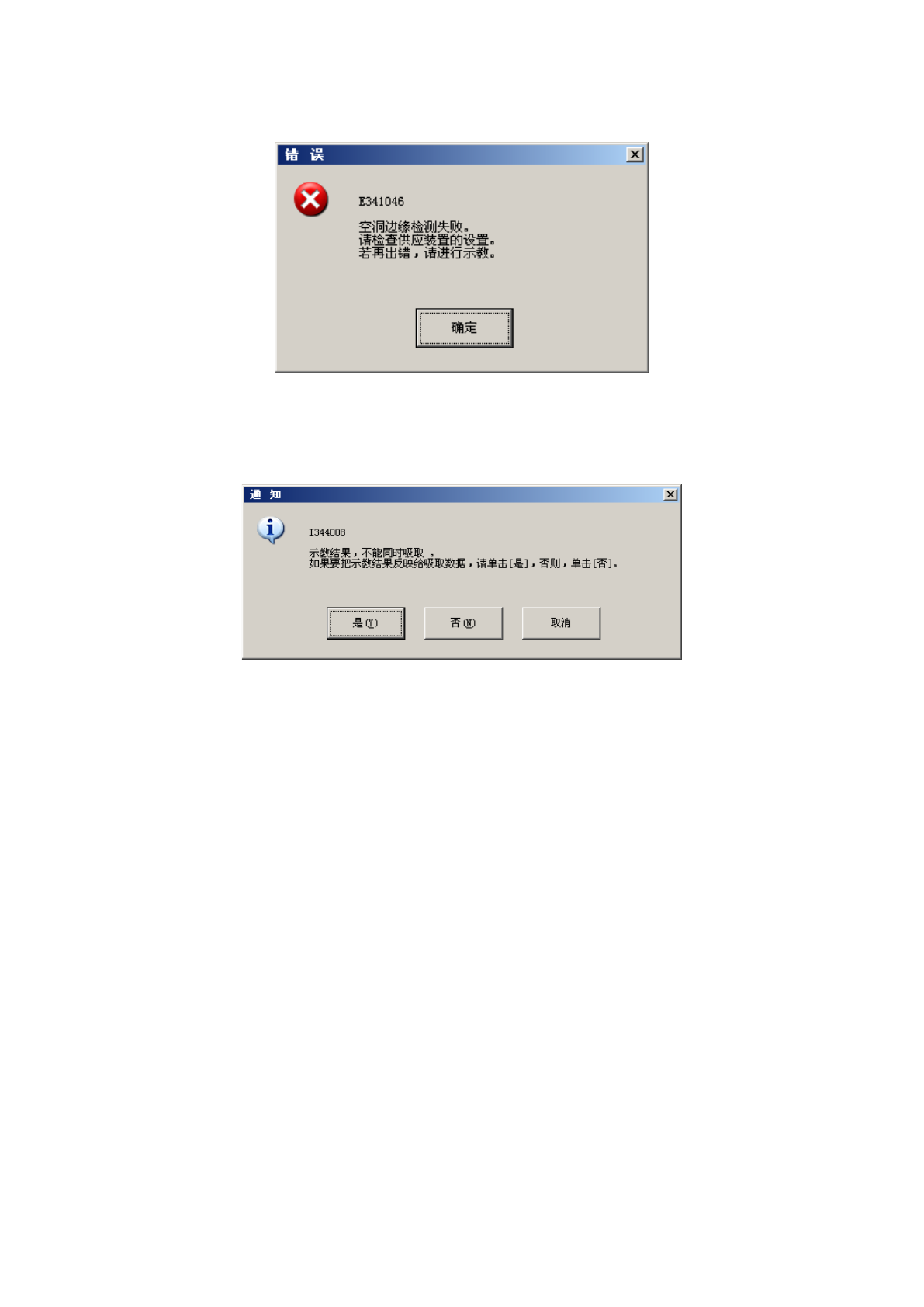

4) 空洞边缘检测失败时
空洞影子的边缘框检测失败时，显示如下错误提示。
5) 因自动示教出现不能同时吸取时
出现不能同时吸取时，显示如下询问。
精度优先的情况下请按[是]，速度优先的情况下请按[否]。
4-5-4-8 取得供料器配置（选项）
取得供料器配置，是将贴片机中下载的供料器或托盘等供应装置的孔位置反映到吸取数据的功能。
取得供料器配置是生产管理系统的选项。
有关详细功能，请参考『生产管理系统使用说明书』。
第 1 部 基本篇 第 4 章 制作生产程序
4-302
4-5-4-9 圆型供料器补满
圆型供料器补满功能，可使圆型供料器动作直至通道补满。
(1) 控制按钮
1) [运行]按钮
按下[运行]，即开始对选择的圆型供料器进行补满动作。
圆型供料器将持续动作，直至通道补满。
2) [停止]按钮
按下[停止]，圆型供料器的补满动作即停。
即使通道尚未补满，圆型供料器也会停止。
3) [关闭]按钮
按下[关闭]，即返回编辑程序画面。这时，选择的圆型供料器的补满动作会继续进行。如果要
使圆型供料器停止，请再次打开圆型供料器补满，按下[停止]。
按下[运行]时，尽管圆型供料器会持续动作直至选择的通道补满，但进行以下动作时，
圆型供料器会停止。
如果要再次进行圆型供料器的补满，请打开圆型供料器补满，
按下[运行]。
・4-5-4-2 进行了测量时
・4-5-4-3 进行了检查时
・编辑程序已退出时
