JM-20使用说明书 - 第671页
第 1 部 基本篇 第 4 章 制作生产程序 4- 303 (2) 状态显示 在画面中显示各 圆型供料器 通道的补满 状态 。 ・ OK ：元件补满状态 ・ 未完成 ： 未达到 元件补满状态 ・ **** ：未使用 的圆形通道 选择的所有圆形 通道达到补满状 态后，在信息 栏会显示「补充 元件完毕」 的提示信息 。
第 1 部 基本篇 第 4 章 制作生产程序
4-302
4-5-4-9 圆型供料器补满
圆型供料器补满功能，可使圆型供料器动作直至通道补满。
(1) 控制按钮
1) [运行]按钮
按下[运行]，即开始对选择的圆型供料器进行补满动作。
圆型供料器将持续动作，直至通道补满。
2) [停止]按钮
按下[停止]，圆型供料器的补满动作即停。
即使通道尚未补满，圆型供料器也会停止。
3) [关闭]按钮
按下[关闭]，即返回编辑程序画面。这时，选择的圆型供料器的补满动作会继续进行。如果要
使圆型供料器停止，请再次打开圆型供料器补满，按下[停止]。
按下[运行]时，尽管圆型供料器会持续动作直至选择的通道补满，但进行以下动作时，
圆型供料器会停止。
如果要再次进行圆型供料器的补满，请打开圆型供料器补满，
按下[运行]。
・4-5-4-2 进行了测量时
・4-5-4-3 进行了检查时
・编辑程序已退出时
第 1 部 基本篇 第 4 章 制作生产程序
4-303

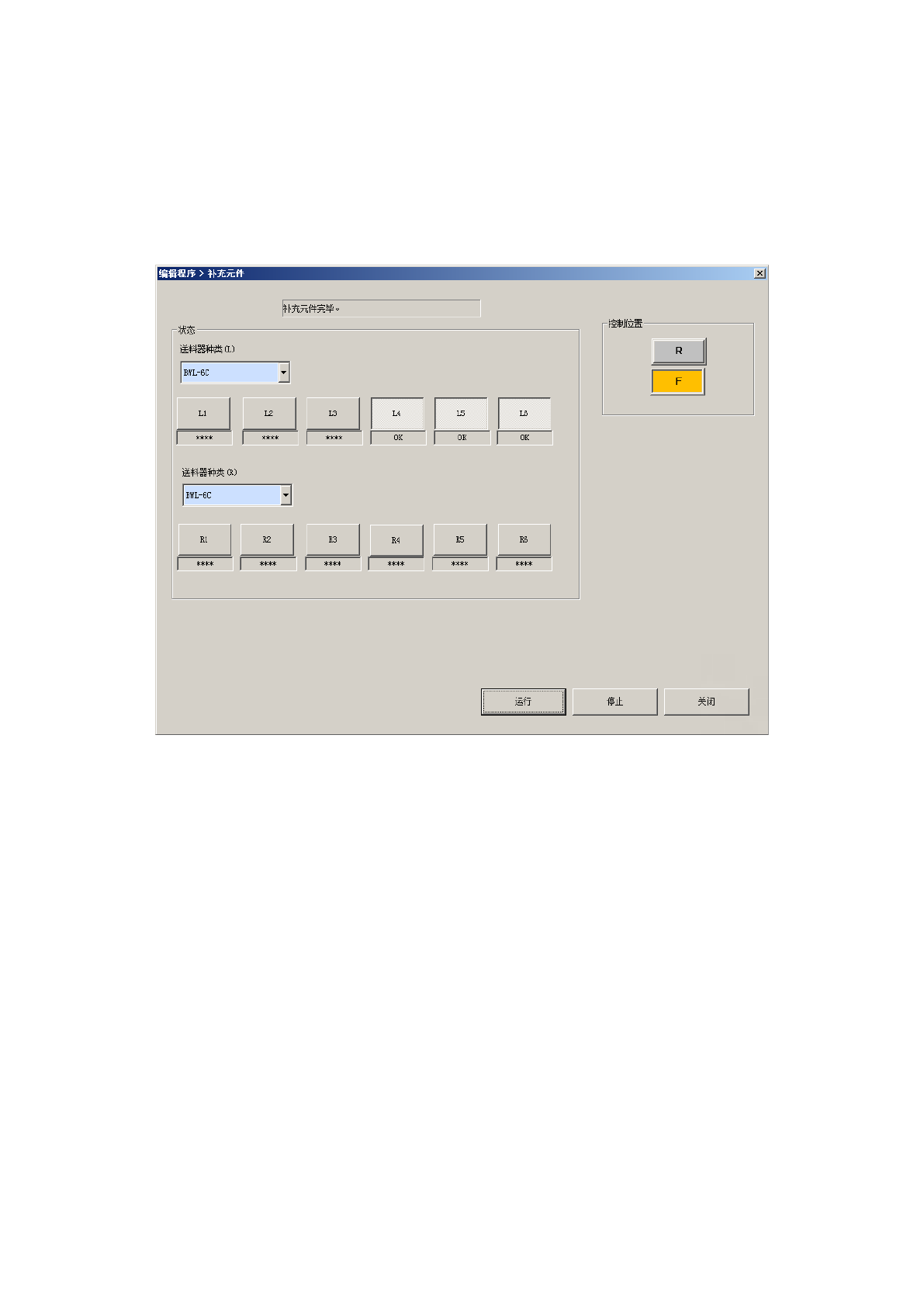

(2) 状态显示
在画面中显示各圆型供料器通道的补满状态。
・ OK ：元件补满状态
・ 未完成 ：未达到元件补满状态
・ **** ：未使用的圆形通道
选择的所有圆形通道达到补满状态后，在信息栏会显示「补充元件完毕」的提示信息。
第 1 部 基本篇 第 4 章 制作生产程序
4-304
对应长尺寸基板
4-5-5-1 对应基板尺寸
通过2次基板传送，可以将X方向的基板尺寸最大扩大到800mm。
这样就使LED照明等所使用的长尺寸基板的生产成为可能。
对下表中X方向最大尺寸超过1次传送尺寸的基板，实施2次传送。
以下，将各规格1次送入的最大尺寸表述为「规定尺寸」。
长尺寸基板对应尺寸： (单位：mm)
最小尺寸
最大尺寸
1
次传送
2
次传送
L 尺寸规格
X 50 410 800
Y 30※ 360
XL 尺寸规格
X 50 410 800
Y
30※
560
※有自动宽度调整供选项时， Y 方向最小尺寸为 50mm
