第 2 部 功能详解篇 第 8 章 机器设置
8-16
5)
吸嘴高度
设置相对于基准吸嘴长度的偏移值。
该微调值用于激光测量元件时的高度控制。
6)
滑动状态(选购项)
检查吸嘴安装后的滑动状态。
负荷吸嘴检查是以标准吸嘴 500～509 号吸嘴，以及负荷控制对象吸嘴 600 多号为检查对象。
负荷控制对象吸嘴，是对负荷输入范围的负荷可否进行全部校正，进行自动模拟检查。
负荷吸嘴检查对象吸嘴、负荷检查阈值列表如下。
No.
吸嘴号
补偿量(mm)
检查阈值(%)
1
500
～
505,509
1.5
理论值
±50
2
506,507,508
1.5
理论值
±40
3
6*1,6*2
3.9
理论值
±40
7) 反射
对使用 VCS 进行吸嘴前端识别，作为防眩吸嘴的使用可否状态进行设置。
(仅限 MNVC 使用时)
No.
设置项目
设置内容
1
OK
防眩吸嘴 可使用
2
NG
防眩吸嘴 不可使用或不是对象
3
*** 未进行防眩吸嘴识别
反射识别失败时，识别结果会显示”NG”。
①反射识别失败的吸嘴，通常也可通过生产。
②反射识别失败的吸嘴，不能作为防眩吸嘴使用，如果要作为防眩吸嘴使用，
请将前端涂成黑色，再进行一次分配。
③如果执行第「②」项仍然识别失败，请更换吸嘴后，再进行一次分配。
④如果进行了反复分配，会有识别结果不稳定的吸嘴。如果将这样的吸嘴作为防眩
吸嘴使用，使用 MNVC 识别结果可能也会不稳定，请执行②或③项。
第 2 部 功能详解篇 第 8 章 机器设置
8-17
8)
选择吸嘴配置
按下画面右侧的[选择吸嘴配置]按钮，则吸嘴将安装到所选择 ATC 单元的焦点所在 ATC 号
的 Head 上，
并自动设置各项值。
按[F3]键功能相同，可把吸嘴安装到所选择 ATC 单元的焦点所在的 ATC 号的 Head 上 ，并
设置其各项值。
注 1) 如获得的吸嘴外形在规定范围外，当没有符合该吸嘴宽度的吸嘴时，画面将显示如
下的提示信息。此时，请选择吸嘴后重新手动输入信息。
注 2) 如获得的吸嘴的外形在规定范围外，但有符合该吸嘴宽度的吸嘴时，将显示如下画
面，请从吸嘴一览中选择吸嘴号。
如一览中没有相应的编号，选择吸嘴后请重新手动输入信息。
选择「F3」或「确定」后，轴会开始移动，进行吸嘴的装卸。
在按下「F3」或「确定」前，请务必确认无人在进行装置内部的作业
。另外，
为了避免人身伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和头
靠近装置。
警告
第 2 部 功能详解篇 第 8 章 机器设置
8-18
9)
自动分配

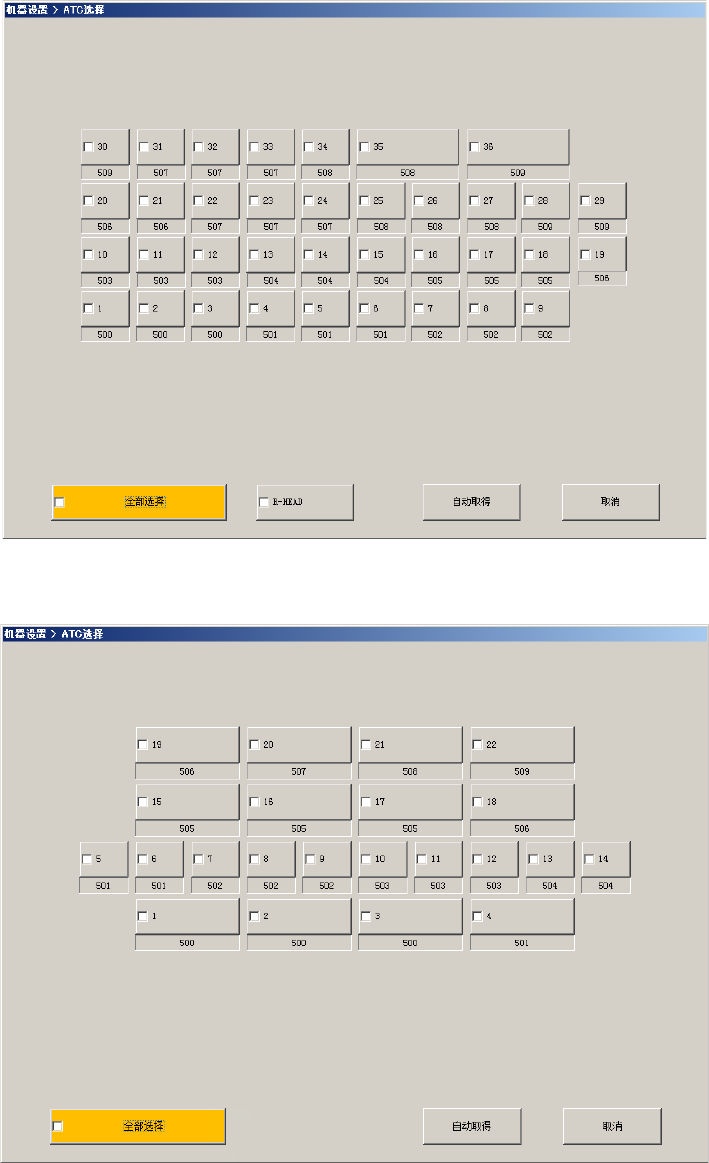

按下画面右侧的[自动分配]按钮后，可通过在“ATC 选择”处所选择的 ATC 单元显示如下
3 个画面。
勾选需要分配的 ATC 号，按下[自动取得]按钮，则被选择的 ATC 号的吸嘴可依次自动完成
设置。
・ATC10-12 时
・ATC34-2 时
