第 2 部 功能详解篇 第 8 章 机器设置
8-20
10)

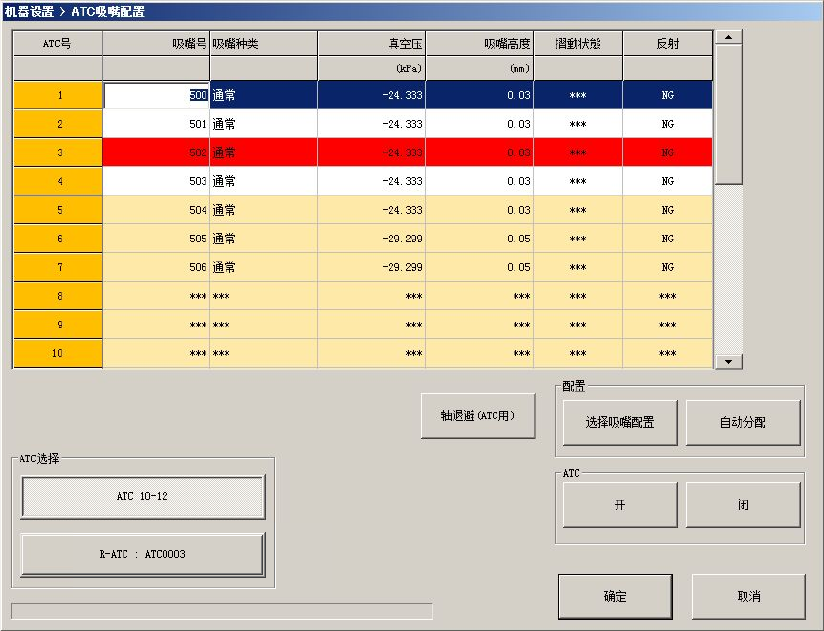

吸嘴芯滑动不良
如果菜单栏的“设置各组”“使用单元”“标准功能 2”中的“确认吸嘴芯滑动不良”有勾
选符号时，发生滑动不良的吸嘴将以红色显示。
1. 因为以红色显示的吸嘴发生了滑动不良，故请及早进行维护、更换。
2. 如进行维护、更换后再次进行分配，可以解除红色显示。但用手工输入的话，即使设置指
定相同的吸嘴编号也不会解除，故请进行[选择吸嘴配置]或[自动分配]。
11)
其他
在“ATC 选择”中选择的 ATC 单元，为标准 ATC 单元或者为选购项 ATC10-12 时，按下＜
ATC＞的＜打开＞按钮，ATC 即会打开。按下＜关闭＞按钮，ATC 则会关闭。按下＜轴退
避(ATC 用)＞按钮，将轴退避到生产时的待机位置。
＜轴退避(C-ATC 用)＞按钮，将轴退避到标准 ATC 或选项 ATC10-12 上。
第 2 部 功能详解篇 第 8 章 机器设置
8-21
8-4-2 无吸嘴时真空值
设置未安装吸嘴状态下的各Head的真空值，以便检查各Head的真空值不均状况。
与机器交货时的值相比，数值有较大变化时(大致标准为10%左右)，请进行Head的检查和清扫。
选择无吸嘴时真空值后，可显示下图所示的无吸嘴时真空值设置画面。
(1) 设置项目
No.
项目
设置内容
1
无吸嘴时真空值
未安装吸嘴时的真空值
(
只可自动获得
)
(2) 设置方法
a) 按执行按钮取得
按下[执行]按钮，取得真空值。
当Head上装有吸嘴时，会退回吸嘴后取得真空值。
b) 通过示教取得
通过功能栏进入示教模式，确认装置为要取得的Head后，请按示教画面的
[ENTER]键。
进入示教模式时，装置为Head时，选择的Head的真空会变为ON。
点击「执行」后轴会开始移动，进行吸嘴装卸。
在单击「执行」前，请务必确认无人在进行装置内部的作业。另外，为了避
免人身伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和头靠近
装置。
警告
第 2 部 功能详解篇 第 8 章 机器设置
8-22
8-4-3 基准针位置
设置从机器原点到基准针和从动针中心的位置。
选择基准针位置后，会显示如下基准针位置设置画面。
(1) 设置项目
No.
项目
设置内容
1 基准针(X、Y) 基准针的位置
2
从动针
(X
、
Y)
从动针的位置
3
基准针校正角度
从基准针与从动针的位置计算出的基板倾斜
(
只可自动取得
)
