第 2 部功能详解篇第 8 章机器设置 8- 23 (2) 设置方法 1) 直接从键盘输入 X 和 Y 的值。 2) 从功能栏打开示教画面，输入 X 、 Y 值。此时，输入焦点无论在 XY 任何一方， XY 可同时自动反映对应值。但输入焦点在基准针的 X 、 Y 时，输入后反映在基准针的坐标上；输入焦点在从动针的 X 、 Y 时，输入后反映在从动针的坐标上。在执行示教前，请启动简易控制，把支撑台设…

第 2 部功能详解篇第 8 章机器设置

8-22

8-4-3 基准针位置

设置从机器原点到基准针和从动针中心的位置。

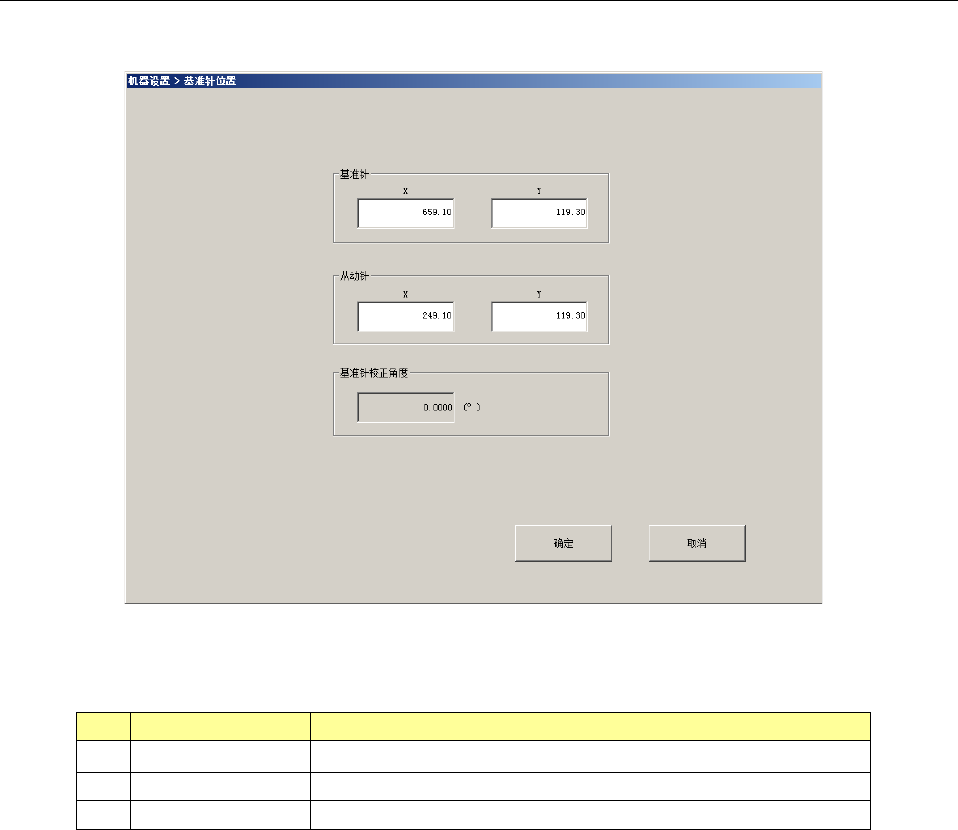

选择基准针位置后，会显示如下基准针位置设置画面。

(1) 设置项目

No.

项目

设置内容

1 基准针(X、Y) 基准针的位置

从动针

、

从动针的位置

基准针校正角度

从基准针与从动针的位置计算出的基板倾斜

(

只可自动取得

)

第 2 部功能详解篇第 8 章机器设置

8-23

(2) 设置方法

1) 直接从键盘输入 X 和 Y 的值。

2) 从功能栏打开示教画面，输入 X、Y 值。此时，输入焦点无论在 XY 任何一方，XY 可同时

自动反映对应值。但输入焦点在基准针的 X、Y 时，输入后反映在基准针的坐标上；输入

焦点在从动针的 X、Y 时，输入后反映在从动针的坐标上。

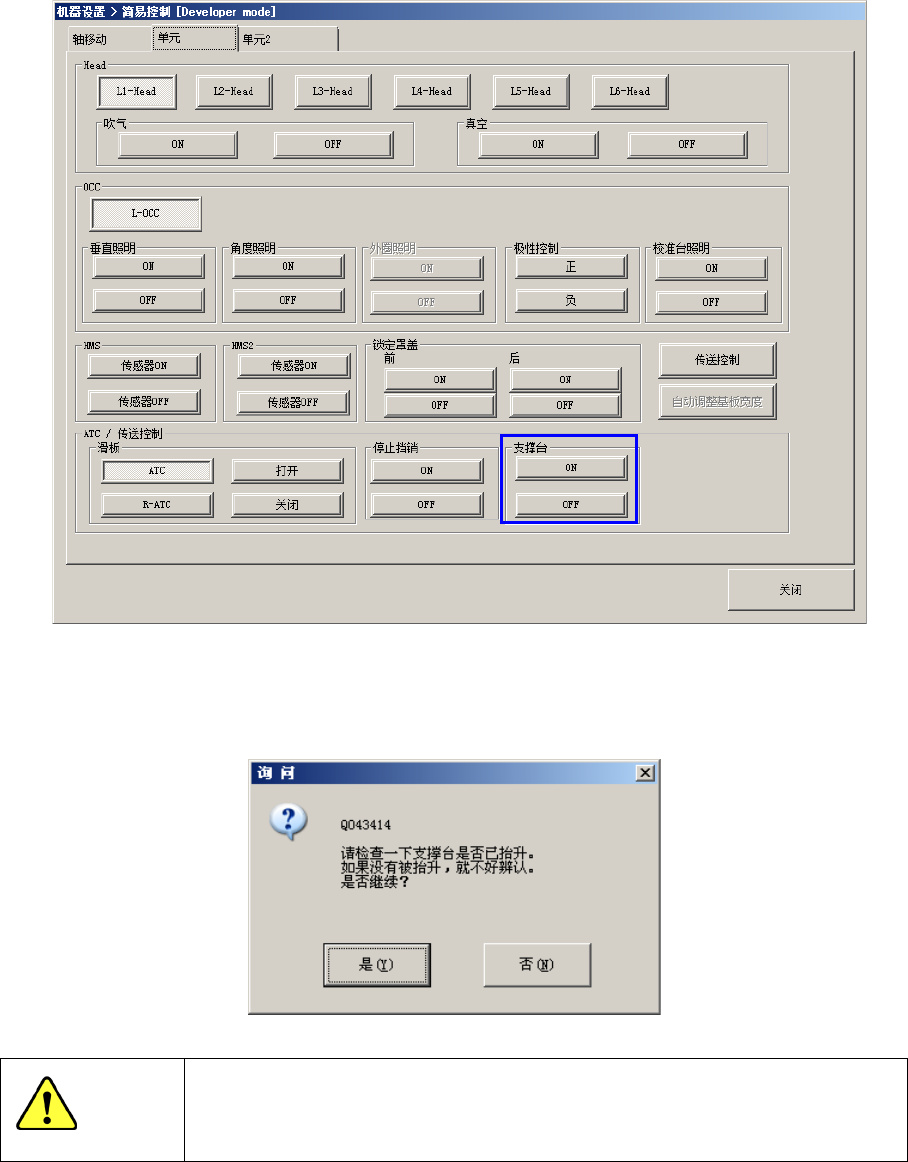

在执行示教前，请启动简易控制，把支撑台设置为 ON 的状态。

进行示教时，显示如下询问信息。

如支撑台已被抬升，请按[是]。

为了避免人身伤害，在示教过程中切勿将手放入装置内部，也不要将脸和头

贴近装置

注意

第 2 部功能详解篇第 8 章机器设置

8-24

8-4-4 外形基准位置

设置从机器原点到基板基准侧的角的位置。

选择外形基准位置后，会显示如下设置外形基准位置画面。

(1) 设置项目

No.

项目

设置内容

停止挡销的位置

基准轨道的位置
