第 2 部 功能详解篇 第 8 章 机器设置 8- 36 8-4-9- 2 选项使用单元 选择 [ 选项使用单元 ]-[ 选项 使用单元 2] 选项卡后，会显示 如下画面。 (1) 设置项目 No. 项目 设置内容 1 选项使用单元 指定使用／不使 用单元。 万一单元发生故 障时， 若在本项目 里设置为 “ 不使用 ” ， 可在不变更生产 程序数据的情况 下执行吸取贴 片。
第 2 部 功能详解篇 第 8 章 机器设置
8-35
(2) 设置方法
1) 指定所要使用的装置单元。
有勾选标记：设置为“使用”；无勾选标记：设置为“未使用”。
2) Head从“不使用”状态变更为“使用”状态时，各Head必须进行返回原点。所有Head为“伺服
OFF”时，请按照画面的指示，执行全轴返回原点。
3) 将Head从“使用”状态变为“不使用”状态时，要使Head自动上升，关闭伺服（OFF）。若所
有Head的伺服都已关闭（OFF），必须手动把“不使用”的Head上升到顶住的位置，进行返
回原点。出现此种情况时，请根据画面的指示进行操作。
･ 将 Head 从“使用”状态变更为“不使用”状态时，要使相应的 Head 自动上升，伺服变为 OFF。
所有 Head 伺服 OFF 时，必须手动将不使用的 Head 上升到顶住的位置，进行返回原点。
这时请按照画面的指示操作。

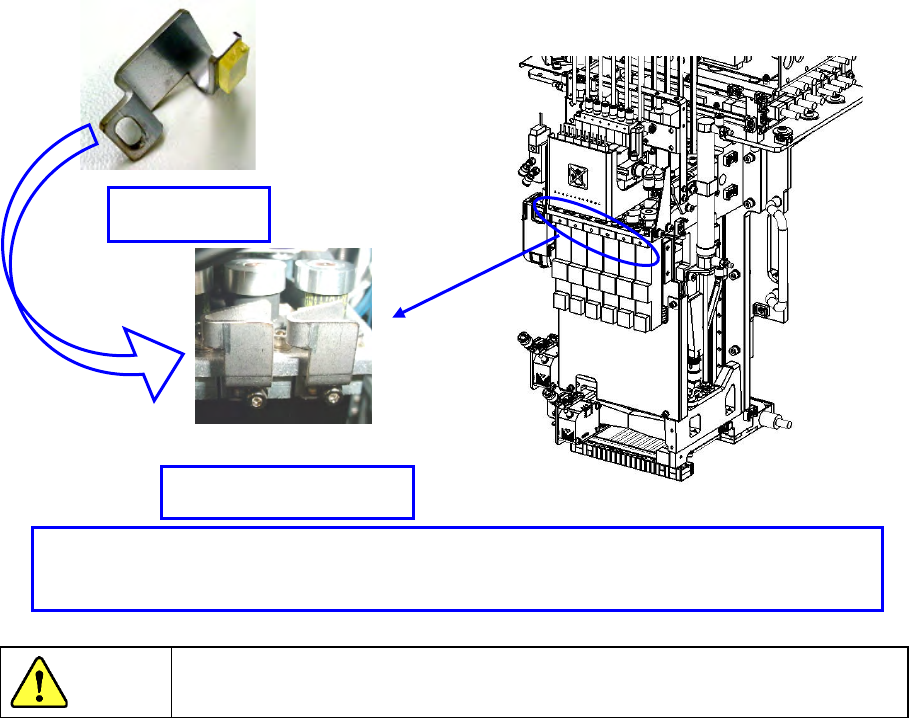

･ 将 Head 以及 Head 的各轴（Z 轴）设置为“不使用”时，请按照下图所示，用固定金属件将
设置为“不使用”的夹具固定好。
危险
为了防止因突然启动发生的事故，请切断电源后再进行操作。
固定金属件
不使用轴固定的状态
・确认 Z 轴处于最上面的位置，将固定金属件安装到 Z 马达的丝锥部位。
・请确认 Z 轴传送带被固定金属件的橡胶阻尼器固定住。
第 2 部 功能详解篇 第 8 章 机器设置
8-36
8-4-9-2 选项使用单元
选择[选项使用单元]-[选项使用单元2]选项卡后，会显示如下画面。
(1) 设置项目
No.
项目
设置内容
1
选项使用单元
指定使用／不使用单元。
万一单元发生故障时，若在本项目里设置为“不使用”
，
可在不变更生产程序数据的情况下执行吸取贴片。
第 2 部 功能详解篇 第 8 章 机器设置
8-37
生产程序为完成贴片需要上述单元时，是否实际进行贴片，如下表显示。
No.
单元
生产动作
1 送料器台架统一更换台
（前侧・后侧）
删除功能，即可执行贴片。
2
IC
回收带（前侧・后侧）
3
HMS
删除功能，即可执行贴片。
4
HMS2
5
基准针
6
信号灯
7
条形码阅读器
8
自动调整基板宽度
9
引脚矫正
10
测力器
11 （MNVC）
MNVC
不执行 MNVC 图像识别。
优化为不分配图像元件到 L Head。
12 电动气动校准
使用卡盘吸嘴时只是不调整把持压力，但能执行贴
片。
（安装 2 个时，L2 与 L5 Head 可个别调整把持压
力）
13 缩短吸嘴等待时间
删除功能，即可执行贴片。
提高生产节拍选项有效时，可以选择。
功能生效后，将缩短夹钳吸嘴、轴向吸嘴、卡盘吸
嘴的开放关闭动作时间。
14 改善垫片吸嘴动作
删除功能，即可执行贴片。
贴片动作中垫片吸嘴退缩时，会发生“吸嘴太短”
的错误，而本功能生效后，可以重新测定吸嘴长度，
防止因为“吸嘴太短”的错误而使生产停止。
15 多针引脚矫正 删除功能，即可执行贴片。
(2) 设置方法
1) 用勾选按钮选择所要使用的设备单元。
有勾选标记：设置为“使用”；无勾选标记：设置为“不使用”。
2) 没有设置的选项单元（淡色显示），不能选择。
