第 2 部 功能详解篇 第 8 章 机器设置
8-47
8-4-9-7 托盘
设置[MTS]、[DTS]的使用/不使用。

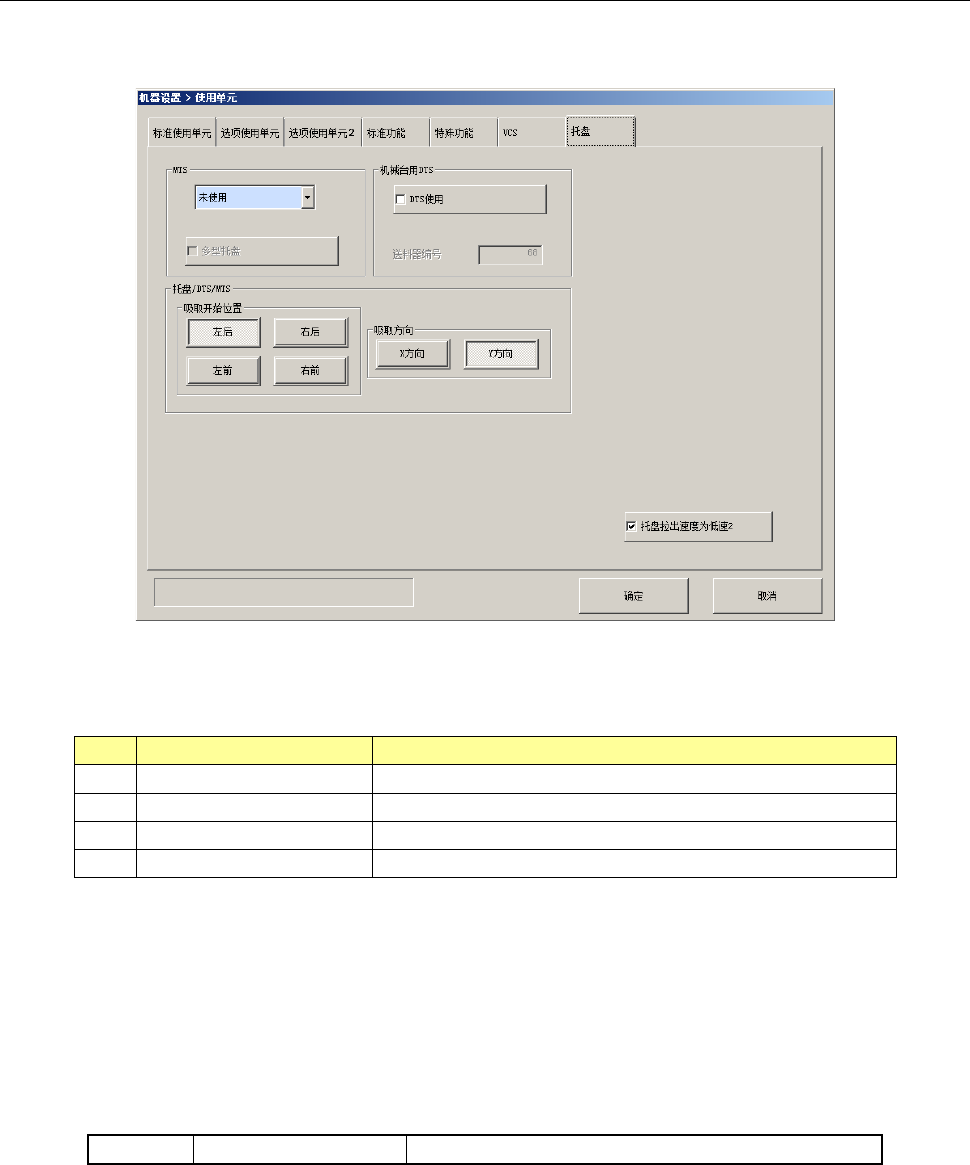

选择托盘的选项卡，即显示以下画面。
(1) 设置项目
设置使用 MTS/DTS 功能。
No.
项目
设置内容
1
MTS
设置使用
/
不使用
MTS
单元、及类型。
2
机械台用
DTS
设置
DTS
的使用／不使用以及安装位置。
3
吸取开始位置
设置各使用单元的元件吸取开始位置以及吸取方向。
4
托盘拉出速度为低速
2
使元件数据的
MTS
速度设置部分可选择低速
2
。
(2) 设置方法
1) MTS/DTS
要使用 MTS 功能时，在组合框中指定所要使用的单元。要使用 DTS 功能时，按下使用按
钮，输入供料器编号(安装孔编号)。
在选项使用单元中选择后侧 IC 回收带时，不能设置 MTS 单元。
･ MTS 与 DTS 不能同时连接。
追加设置
MTS
多型托盘
勾选复选框，可使用多型托盘功能
第 2 部 功能详解篇 第 8 章 机器设置
8-48
2) 托盘吸取顺序
点击选择吸取顺序。选择后按钮会变为凹状态。
·托盘的吸取顺序，分下列两类装置分别指定。
托盘・DTS・MTS
·托盘元件的吸取顺序共有 8 种，可按按钮决定开始位置、吸取方向。
开始位置、吸取方向的关系如下表所示。
方向/开始位置
左后
右后
左前
右前
X
方向
左后
→
右
右后
→
左
左前
→
右
右前
→
左
Y
方向
左后
→
前
右后
→
前
左前
→
后
右前
→
后
※ 默认：左后→前
不使用 MTS 等时，也可改变本功能的设置。
3) 托盘拉出速度为低速 2
点击按钮进行选择。
(3) 生产操作
把 MTS/DTS 使用单元指定为“不使用”时，被指定的供给元件将跳过不进行贴片，而继续其他
的贴片。
※ 进行「8-4-8 MTS 装配位置偏差」的设置时，在设置使用 MTS 后，请先退出一次机器设置，保存
设置值（参见「8-2-2 退出」）。如果没有保存设置值，「8-4-8 MTS 装配位置偏差」中的设置就不
会反映。

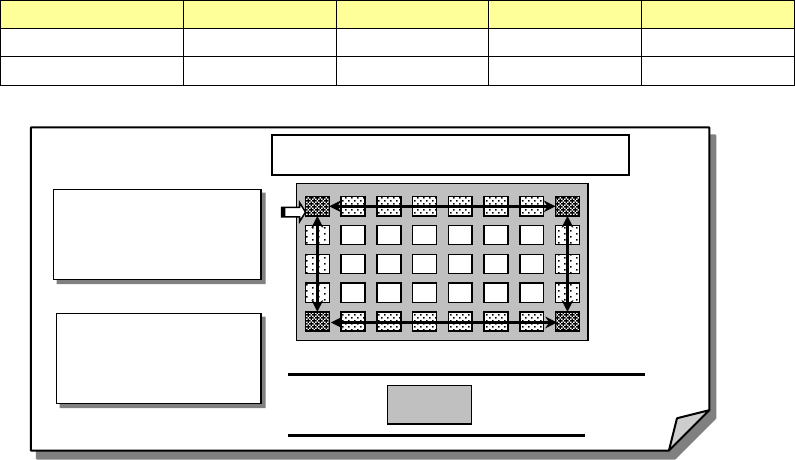

基板
传送路线
供给装置：MTS、DTS、托盘支架
开始位置： 4 个角，
设置其中一个角为
吸取开始点。
吸取方向：选择 Y
方向(标准)或 X 方
向。
第 2 部 功能详解篇 第 8 章 机器设置
8-49
8-4-10 传送设置
设置基板传送时的条件。

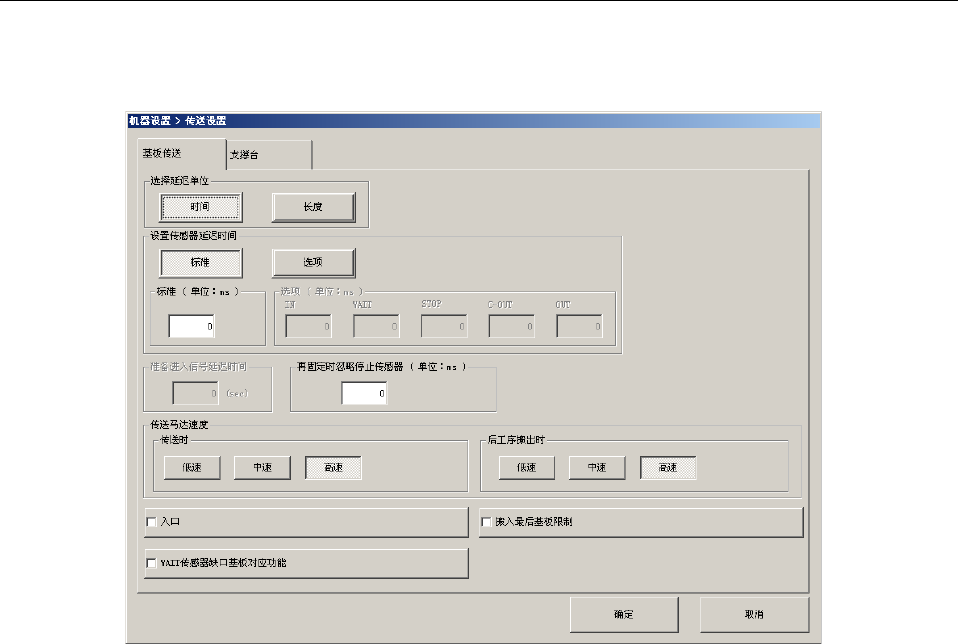

选择传送设置后，会显示下列画面。选择支撑台的选项卡时，显示如下画面。
