第 2 部 功能详解篇 第 8 章 机器设置 8- 75 (3) 请单击 [ 本地连接 ] 图标，选择 [ 属性 ] 。 (4) 显示 [ 本地连接 的属性 ] 对话框。 请按下此画 面中的配置按钮 。 (5) 请确认 PCI 总线 为【 4 】。 (L AN 端口 4) 如果 PCI 总线的数值不是 4 ，请搜索 PCI 总线为 4 的连接，进行以下设置。
第 2 部 功能详解篇 第 8 章 机器设置
8-74
8-4-22-1 贴片机端的设置 设置 TCP/IP
在「8-4-22 设置DFFP摄像机IP地址」中，对摄像机的IP地址进行设置时，也请对贴片机端的网络进行
设置。

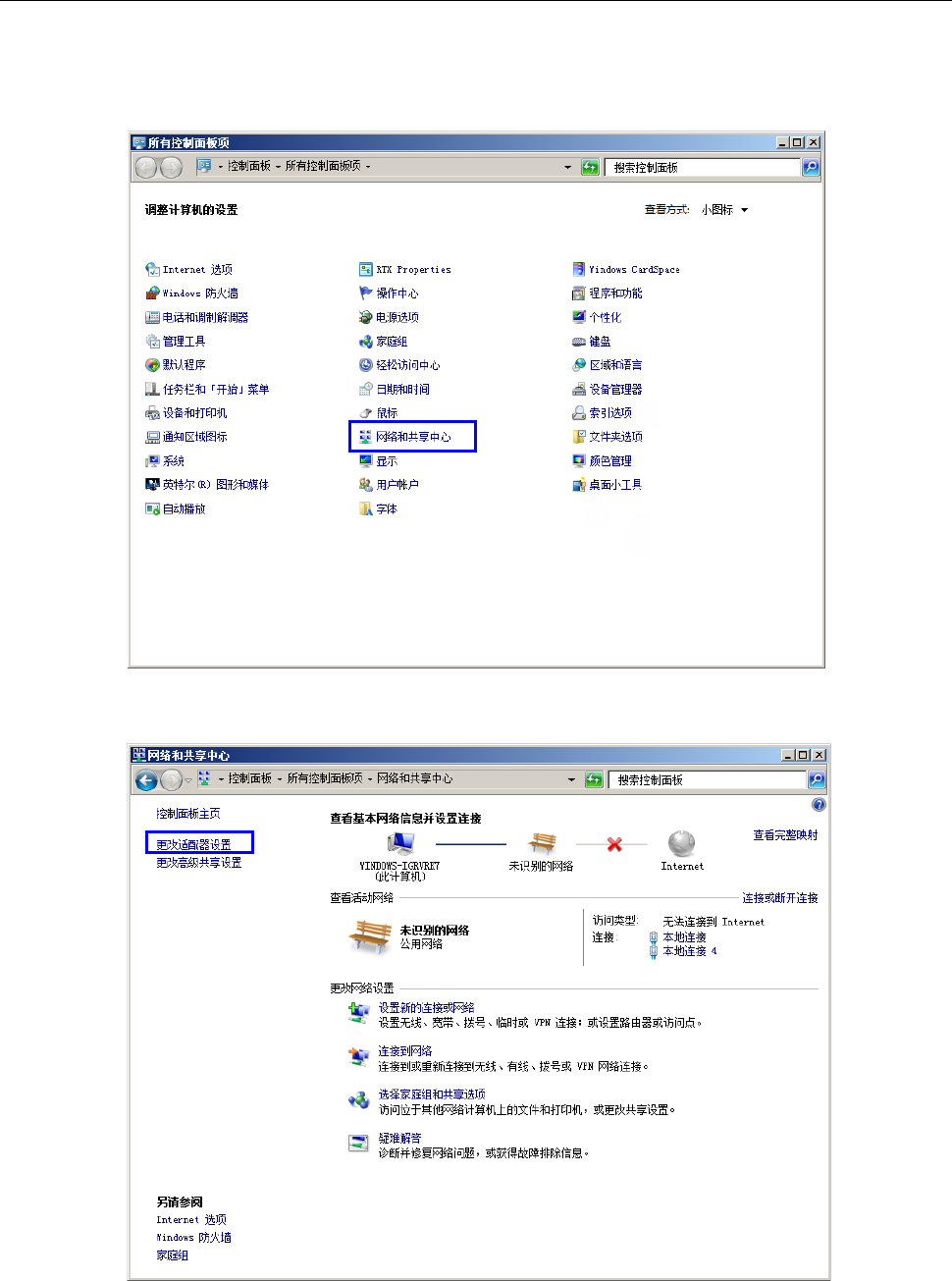

(1) 通过资源管理器选择控制面板的[网络和共享中心]。
(2) 选择[更改适配器设置]。
第 2 部 功能详解篇 第 8 章 机器设置
8-75

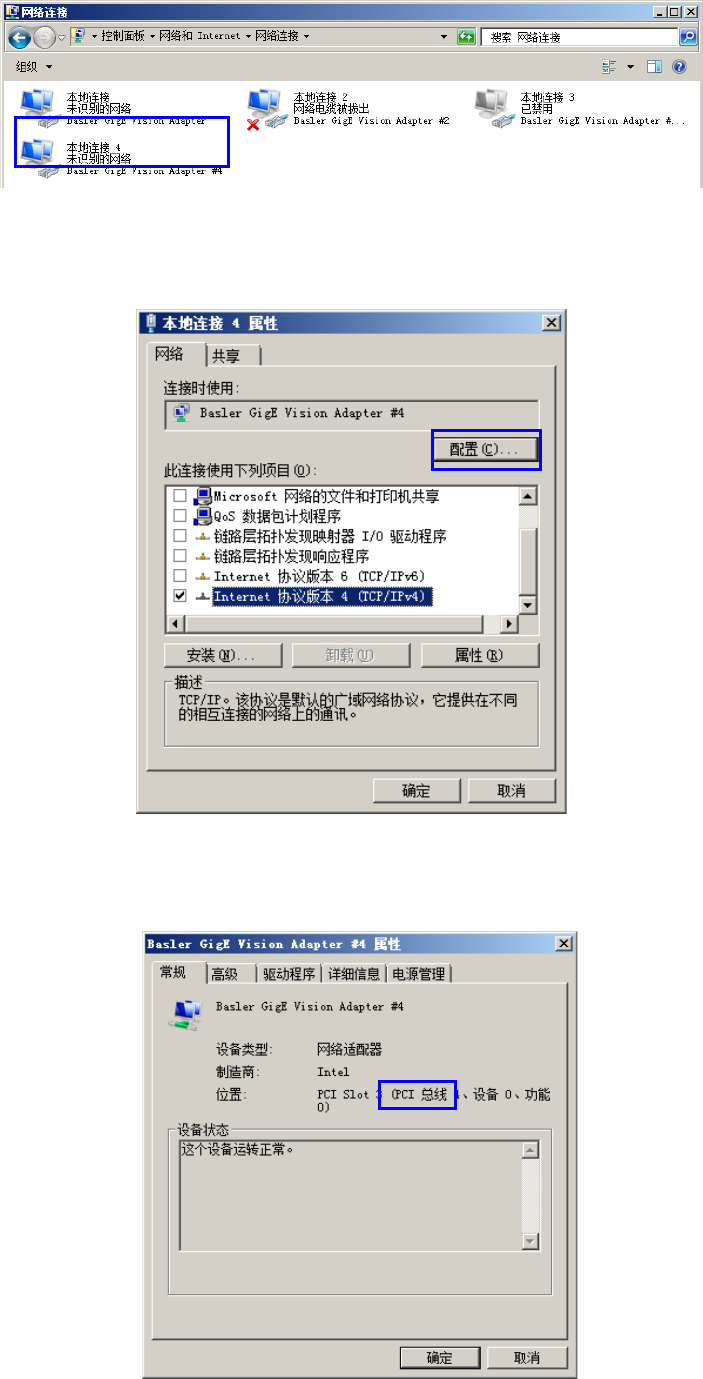

(3) 请单击[本地连接]图标，选择[属性]。
(4) 显示[本地连接的属性]对话框。
请按下此画面中的配置按钮。
(5) 请确认PCI总线为【4】。(LAN端口4)
如果 PCI 总线的数值不是 4，请搜索 PCI 总线为 4 的连接，进行以下设置。
第 2 部 功能详解篇 第 8 章 机器设置
8-76

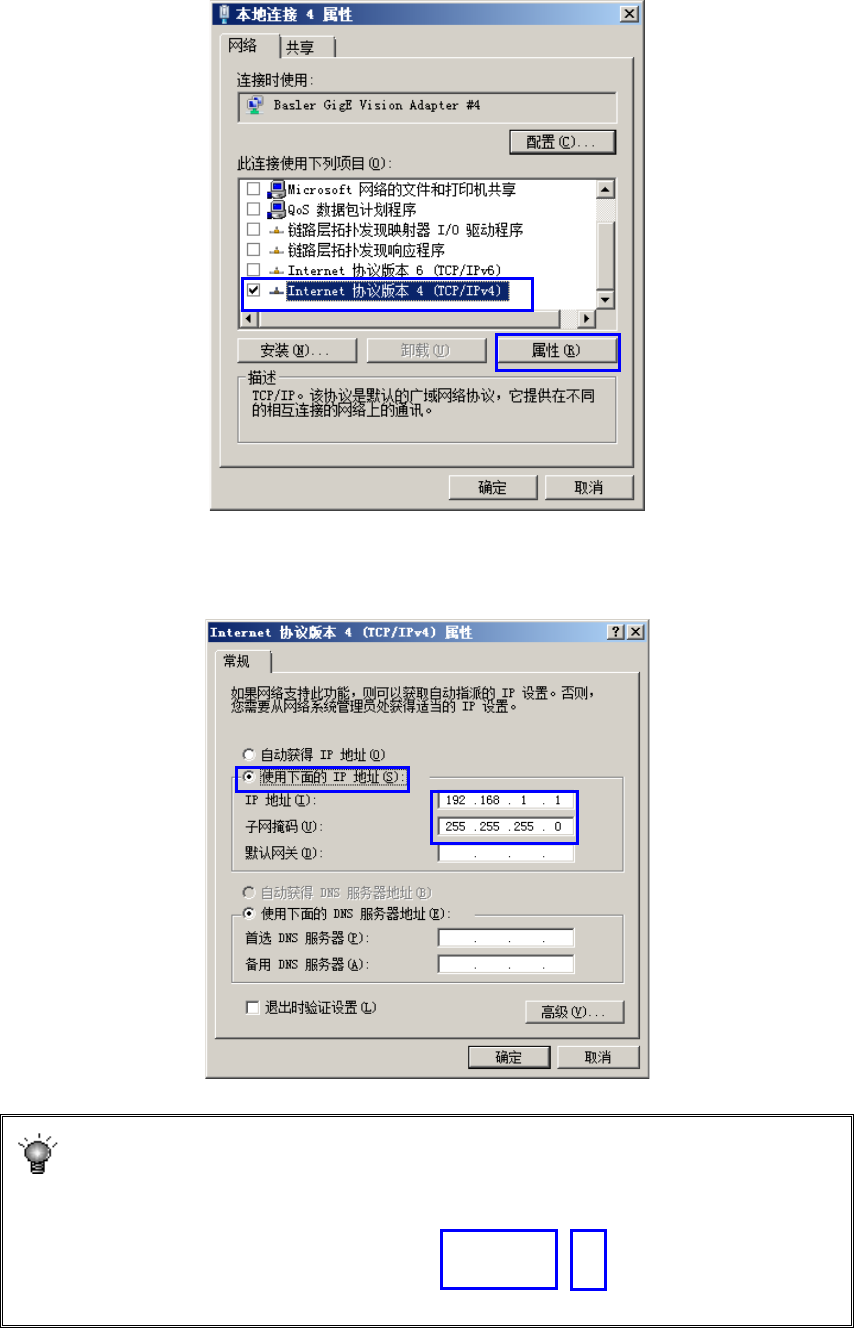

(6) 选择[Internet 协议版本4(TCP/IPv4)]，单击[属性]。
(7) 请勾选[使用下面的IP地址（S）]，设置[IP地址]、[子网掩码]、若必要的话设置[默认网关]。(默认I
P地址设置为『192.168.1.1』，子网掩码设置为『255.255.255.0』。)
如果在
MI Line Optimizer
或生产管理系统中
LAN
端口
1
已设置了
IP
地址，请将第
一个值与第二个值设置为与 IP 地址的同一值，将第三个值设置为不重复的值。
第四个值没有指定。
例
LAN 端口 1： 192. 168 .1 . 10
LAN 端口 4： 192. 168 .2 . 8
相同
不同
