第 2 部 功能详解篇 第 8 章 机器设置
8-80
8-4-24 设定坏点标记信息
设定坏点标记信息在传播坏点标记生效时可以进行。

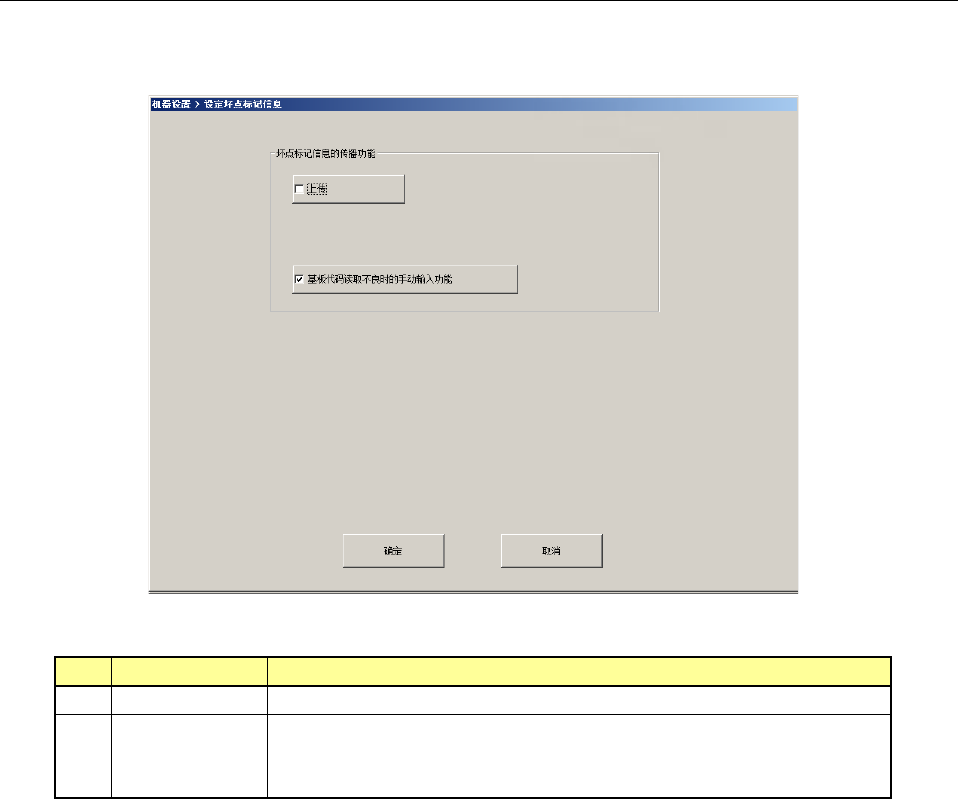

选择设定坏点标记信息功能后，即显示以下画面。
(1) 设置项目
No.
设置项目
设置内容
1
上传
上传贴片机时勾选。
2
基板代码读取
不良时的手动
输入功能
勾选后，当读取基板代码失敗时，将能够在暂停画面上用手工进行
输入。
第 2 部 功能详解篇 第 8 章 机器设置
8-81
8-4-25 多针引脚矫正设置

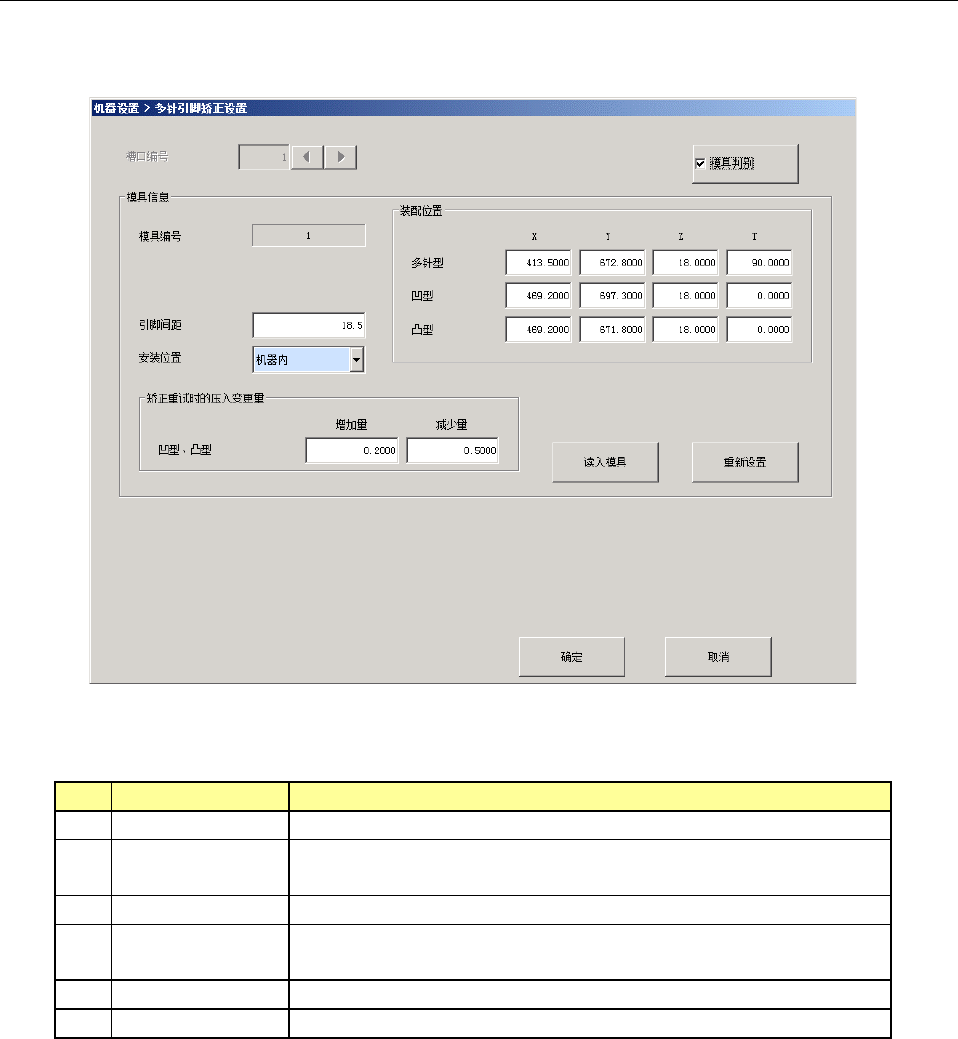

选择多针引脚矫正设置，则显示以下画面。
在多针引脚矫正设置中，可以调整装配位置、变更矫正重试时的压入量，设置多针引脚矫正模具。
(1) 设置项目
No.
设置项目
设置内容
1
模具判别
设置安装模具判别动作的 ON/OFF。
2
装配位置
手动输入或者通过示教设置模具的装配位置。
首次读入模具时，自动设置初始坐标。
3
引脚间距
设置模具的对象元件引脚间距。
4
矫正重试时的
压入变更量
设置矫正重试时调整压入量的增加和减少值。
5
读入模具
从模具列表选择所使用的模具即完成设置。
6
重新设置
重置模具的设置状态。
(2) 设置方法
1) 从读入模具选择开始使用的模具。
选择读入模具按钮，则显示出以下工具数据列表画面。
第 2 部 功能详解篇 第 8 章 机器设置
8-82
从工具列表选择所使用的模具。
※ 使用标准以外的模具时，在打开工具数据一览前，需要在“D:¥JUKI¥Data¥ MultiCrctJig”追
加工具 INI 文件。
2) 通过键盘个别输入。
※可以通过示教设定装配位置。
装配位置 X、Y
取模具中心位置作为装配位置。
按照下述，通过 2 点示教指定模具的角与角。
该示教为出厂时的设置，无需重新示教。
多针型的矫正模具 凹型、凸型的矫正模具
凹型
凸型
