第 2 部 功能详解篇 第 8 章 机器设置
8-82

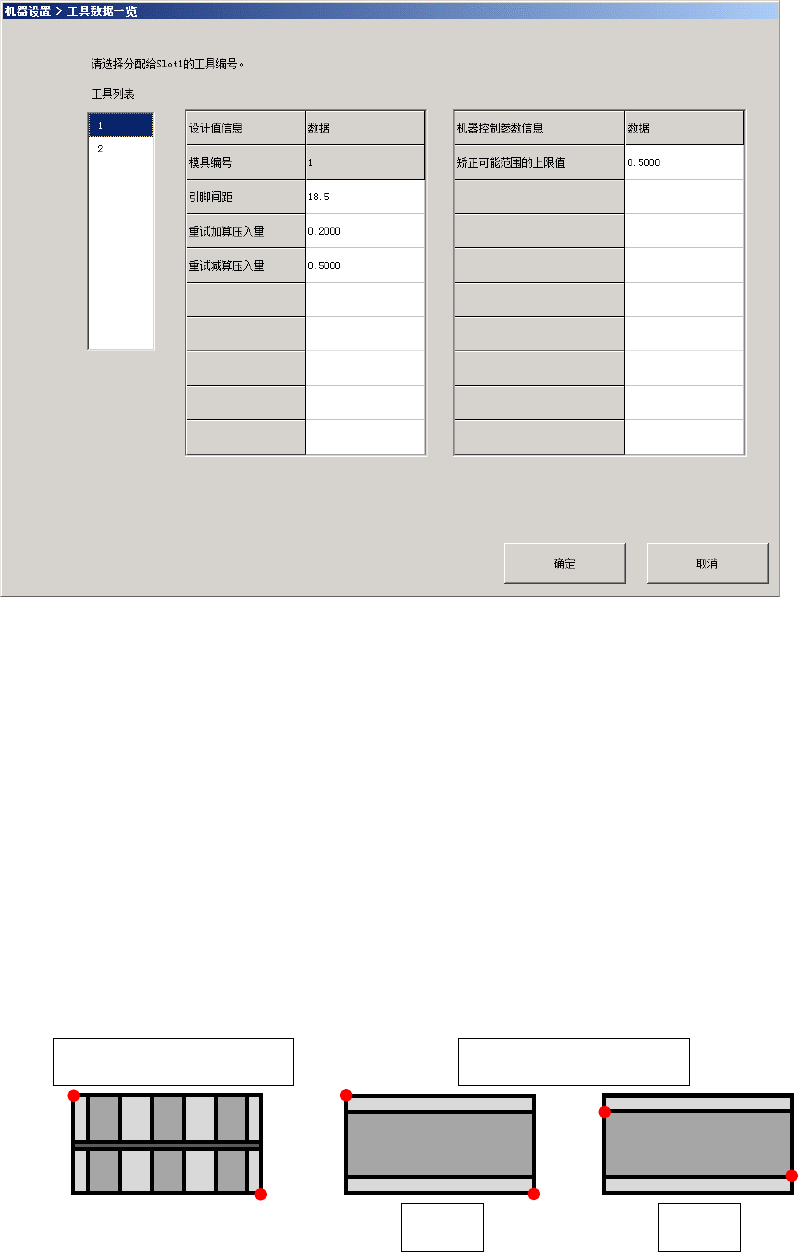

从工具列表选择所使用的模具。
※ 使用标准以外的模具时，在打开工具数据一览前，需要在“D:¥JUKI¥Data¥ MultiCrctJig”追
加工具 INI 文件。
2) 通过键盘个别输入。
※可以通过示教设定装配位置。
装配位置 X、Y
取模具中心位置作为装配位置。
按照下述，通过 2 点示教指定模具的角与角。
该示教为出厂时的设置，无需重新示教。
多针型的矫正模具 凹型、凸型的矫正模具
凹型
凸型
第 2 部 功能详解篇 第 8 章 机器设置
8-83
装配位置 Z
取 HMS 测量结果作为装配位置。
示教的测量位置为下图所示位置。
装配位置 T
指定模具端面的 2 点，取 2 点间的斜率作为偏差。
示教的测量位置如下图所示。
该示教为出厂时的设置，无需重新示教。
2) 通过选择框设定是否实施模具判别。
(3) 多针引脚矫正模具判别动作
模具判别为有效时，在以下时刻执行多针引脚矫正模具判别动作。
除 c) 的生产外，各画面一旦判别成功到关闭画面之前，无需再次执行判别动作。
a) 机器设置
・设置多针引脚矫正、变更设置时
・设置多针引脚矫正、示教装配位置 XYZT 时
b) 程序编辑
・执行机器操作＞确认矫正位置时
c) 生产
・在生产 To p 画面开始生产时
注意
模具判别设置为 OFF 时，不实施模具判别直接执行引脚矫正动作。请注意
此时即使矫正模具不一致，也将执行引脚矫正动作。
示教位置
多针型的矫正模具 凹型、凸型的矫正模具
凹型 凸型
第 2 部 功能详解篇 第 8 章 机器设置
8-84
8-5 简易控制
从机器设置、手动控制、自动校准、MS参数功能栏中选择「简易控制」后，可打开如下的简易控制主
画面。
画面上设有「轴移动」和「单元1」、「单元2」选项卡。
按下「轴移动」选项卡后，可用[选择设备]按钮、[控制单元]按钮、[轴种类]按钮和[增益]按钮，对指定
的控制单元进行操作。
按下「单元1」选项卡后，可用[选择设备]按钮、[Head]按钮，对[Head单元]或各站点内指定的OCC、H
MS、HMS2、CAL块照明、ATC、传送控制，进行控制。
「单元2」选项卡，可指定托盘层数及速度，拉出MTS托盘。
8-5-1 轴移动的显示
