第 2 部 功能详解篇 第 8 章 机器设置 8- 88 (3) θ 轴控制 控制单元选中 Hea d 时，可移动 θ 轴。
第 2 部 功能详解篇 第 8 章 机器设置
8-87

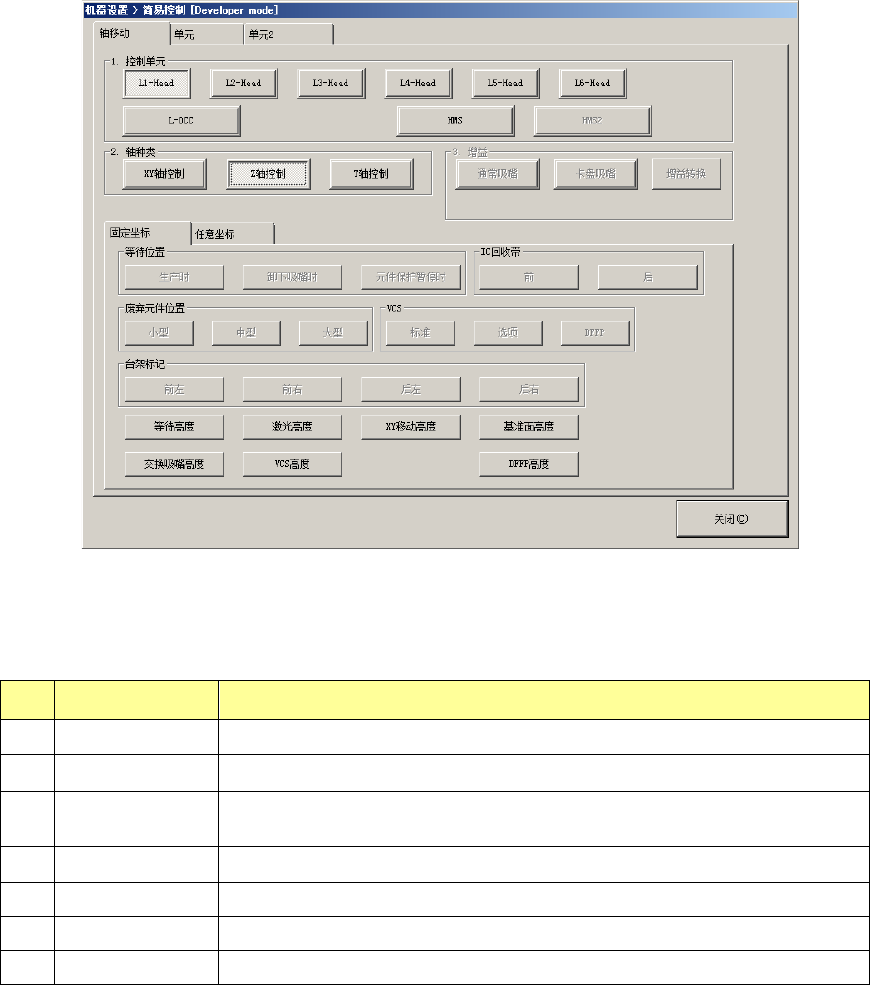

(2) Z轴控制
控制单元选择[Head]时，可移动 Z 轴。
※当选择[基准面高度]、[交换吸嘴高度]按钮后，会显示吸嘴降低提示信息。
·Z 轴控制(控制单元：Head-L1～L6)
No.
移动位置项目
详细项目
1
等待高度
指定的
Head
移至激光高度元件上方
+ 0.5mm
的位置。
2
激光高度
指定的
Head
移至激光高度的位置。
3
XY
移动高度
无
R-ATC
选项时，指定的
Head
移至元件高度上方
+ 3mm
的位置。
有
R-ATC
选项时，指定的
Head
移至元件高度上方
x2 + 3mm 的位置。
4
基准面高度
指定的
Head
移至基准面高度的位置。
5
交换吸嘴高度
指定的
Head
移至交换吸嘴高度的位置。
6
VCS
高度
指定的
Head
移至
VCS
高度的位置。
7
DFFP
高度
指定的
Head
移至
DFFP
高度的位置。
第 2 部 功能详解篇 第 8 章 机器设置
8-88

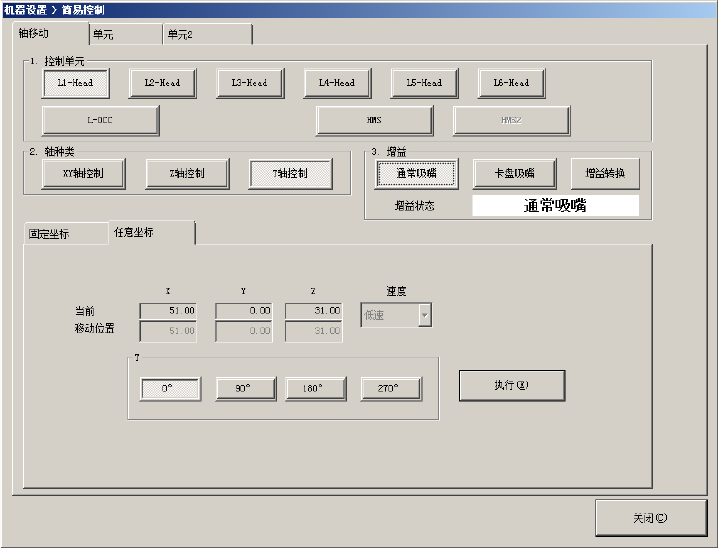

(3) θ轴控制
控制单元选中 Head 时，可移动
θ
轴。
第 2 部 功能详解篇 第 8 章 机器设置
8-89

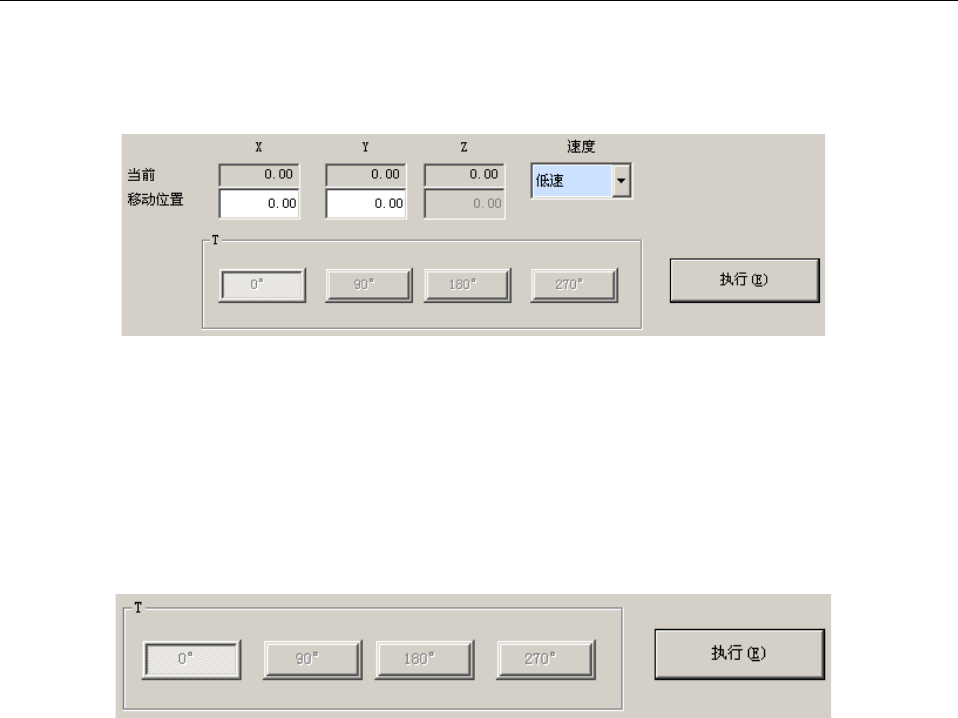

8-5-3 移至任意坐标的操作
(1) 移动XYZ
选择要控制的轴的种类[XY 轴控制]、[Z 轴控制]，按下「执行」按钮，即可把轴移至任意的指定坐
标位置。
(2) 速度
选择要控制的轴的种类 [XY 轴控制]、[Z 轴控制]、[
θ
轴控制]，按下[执行]按钮，即可按指定的速
度移动轴。
(3) θ旋转
轴的种类选中[
θ
轴控制]，按下[执行]按钮后，
θ
轴即可按指定的角度进行旋转。
