第 2 部 功能详解篇 第 8 章 机器设置 8- 92 8-5- 6 单元 2 可进行 MTS 托盘控制 。 (1) 托盘段数 指定控制托盘的 层数。 (2) 速度 指定托盘拉出时 的速度。 (3) 扩展 拉出托盘。
第 2 部 功能详解篇 第 8 章 机器设置
8-91
8-5-5 单元 1
可对指定的Head单元的真空、吹气、 OCC、 BMR、HMS、HMS2、锁定罩盖、ATC、传送控制进行
控制。
※ 从「Head的吸嘴有无状况」启动简易控制画面后，只能控制ATC／传送控制：滑板的开关项目。
(1) OCC
执行垂直照明、角度照明、外圈照明、校准台照明的开关控制。
可转换正、负极性。
(2) HMS，HMS2
可执行 HMS、HMS2 的传感器开关控制。
(3) 锁定罩盖
可执行前/后的 「锁定罩盖 ON/OFF」。
(4) ATC / 传送控制
可执行 ATC 滑板的开关、停止挡销的开关、R-ATC 滑动盘 [OPEN / CLOSE]、止动器开关、外形基
准气缸的开关、支撑台的升降控制。
选择[传送控制]按钮时，即显示基板传送主画面。
第 2 部 功能详解篇 第 8 章 机器设置
8-92

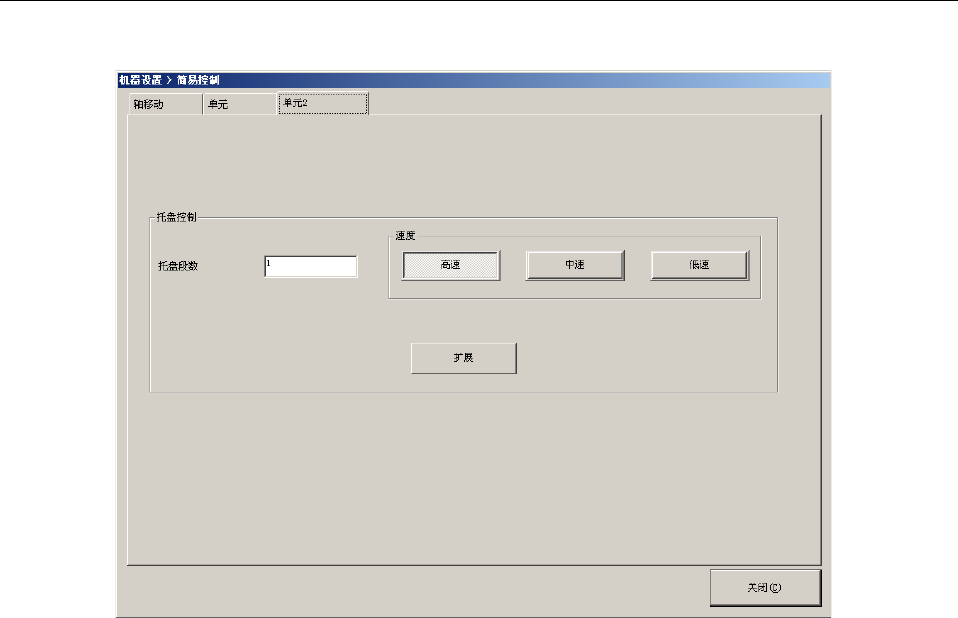

8-5-6 单元 2
可进行MTS托盘控制。
(1) 托盘段数
指定控制托盘的层数。
(2) 速度
指定托盘拉出时的速度。
(3) 扩展
拉出托盘。
第 2 部 功能详解篇 第 9 章 手动控制
9-1
第
9
章
手动控制
9-1 概要
手动控制，是指为了确认各部位的运行、或检查传感器ON/OFF（开、关）的项目。
使用的主要功能有基板的准备(请参见「2-7-1 基板的设置」)、Head的移动、激光的确认等。另
外，还可检查LED是否发生故障(一边使其点亮、灭灯，一边进行检查)。
主菜单
子菜单
内容
1
Head
1 Head 控制
以各 Head 为基准的 XY 轴移动控制、坐标显示。
各 Head 的 Z、θ 轴移动控制、坐标显示
各
Head
的真空控制、吹气控制、压力值显示
2 Head 设备控制
以各 Head 装置(OCC、HMS)为基准的 XY 轴移动
控制、坐标显示
各
Head
装置的控制、传感器状态显示
3 激光控制
各 Head 的真空控制、真空开／关显示
各 Head 的 Z 轴移动控制、坐标显示
元件形状切换、测量、结果显示、图像表示
2
传送
1 传送控制
基板传送、自动调整基板宽度、传送马达控制、
支撑台控制、信号的状态显示、挡块
2
基板条形码阅读器控制
条形码控制、自动识别搬送控制
3
图像 1 VCS 控制
照明控制、状态显示、照明设备气缸控制
4
供给装置
1
送料针控制
送料针控制
2
MTS 控制
托盘控制、状态显示
3
DTS 控制
托盘控制、状态显示
4
径向/轴向送料器控制
径向/轴向送料器的带料传送控制、夹紧动作控制
5
圆型送料器控制
显示圆型供料器的马达控制、吹气控制、圆型供料
器状态
6
管状供料器
显示振动式管状供料器的真空控制、传感器状态
5
其他
1 ATC 控制 ATC 滑板控制、传感器状态显示、吸嘴吸取控制
2
信号灯控制
信号灯控制、警报器控制、状态显示
3
校准台控制
LED
控制、真空控制、状态显示
4
真空泵控制
真空泵控制
5
其他传感器
IC
元件废弃传送带停止传感器等的状态显示
6
驱动器状况
X
、
Y
、
Z
、
θ
轴驱动器的状态显示
7
伺服状态
伺服状态显示
8 显示空气压力
显示空气压力
