第 2 部 功能详 解篇 第 9 章 手动 控制 9- 10 9-4- 2 Head 设备控制 点击下拉菜单的 [ Head( D) ]-[ Head 设备控制 (D ) ] ， 或点 击命令按钮中的 [ Head 设备控制 ] ，可 显 示 Head 设备控制画面。 (1) 状态 1)O CC 在结束控制后，画面 显示 XY 轴坐标，照明 ( 垂直照明 ，角度照明，外圈照 明 ) 状态 ON 或 OF F 。 外圈照明，未设置选 项的…
第 2 部 功能详解篇 第 9 章 手动控制
9-9
(2) 控制项目
用单选按钮选择控制项目。真空和吹气不能同时处于 ON 的状态。
1)XY 轴移动
选中控制项目中的“XY 轴移动”时，输入移动目标位置坐标，选择[执行(E)]按钮、或按下[F3]键，
则可按被选中的控制单元标准移动。
完成移动后，画面上显示最新坐标。
2)Z 轴移动
选中控制项目中的“Z 轴移动”，输入移动目标位置的坐标，选择[执行(E)]按钮，或按下[F3]键，
可移动被选中的 Head。
完成移动后，画面上显示最新坐标。
3)θ 轴移动
选中控制项目中的“θ 轴移动”，输入移动目标位置的坐标，选择[执行(E)]按钮，或按下[F3]键，
可移动被选中的 Head。
完成移动后，画面上显示最新坐标。
4) CN-θ 轴移动
选择了控制项目的“CN-θ 轴移动”时，输入移动目的坐标，选择[执行(E)]按钮，或者按下[F3]
键，则所选择的头移动。
向考虑了卡盘吸嘴旋转限制角度（安装卡盘吸嘴的位置为 0°时的角度）移动。
显示坐标为实际位置，移动结束时被更新。
5)真空控制
控制被选择的 Head 的真空 ON、OFF 状态。
选中控制项目中的“真空控制”，选择[ON(O)]按钮、[OFF(F)]按钮，[ON/OFF(/)]按钮，或 按 下 [F3]
键、[F4]键、
[F5]键控制。
结束控制后，显示最新的压力状态。
6)吹气控制
控制被选择的 Head 的吹气 ON／OFF 状态。
选中控制项目中的“吹气控制”，选择[ON(O)]按钮、[OFF(F)]按钮，[ON/OFF(/)]按钮，或 按 下 [F3]
键、[F4]键、[F5]键控制。
结束控制后，显示最新的压力状态。
(3) 状态显示
结束控制后显示 XY 轴坐标，Z 轴坐标，θ 轴坐标，压力值。
压力值连续显示。
(4) 电动气动校准（电动气动调节器 Regulator）
变更 L1-L3 Head、L4-L6 Head 的吹气压力。请在输入栏中设定 1～255 的数值，按下执行按钮。
安装有一个电动气动校准（电动气动调节器）时，即变更 L1～L6 Head 的吹气压。
第 2 部 功能详解篇 第 9 章 手动控制
9-10
9-4-2 Head 设备控制
点击下拉菜单的[Head(D)]-[Head 设备控制(D)]，或点击命令按钮中的[Head 设备控制]，可显示 Head
设备控制画面。
(1) 状态
1)OCC
在结束控制后，画面显示 XY 轴坐标，照明(垂直照明，角度照明，外圈照明)状态 ON 或 OFF。
外圈照明，未设置选项的状态下，会显示「****」。
2)HMS（标准、选购项共通）
在结束控制后，画面显示 XY 轴坐标和 Z 轴坐标。
第 2 部 功能详解篇 第 9 章 手动控制
9-11
(2) 控制单元选择
通过单选按钮选择控制对象单元。
不能选择 MS 参数的“选项单元”中未勾选（未安装）的单元。但不受机器设置的“使用单元”设置的影
响。（不使用的单元也可以选择）

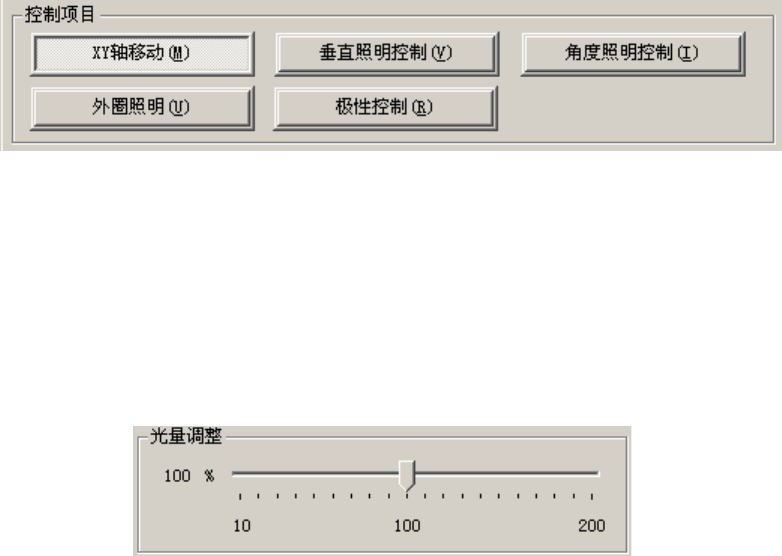

(3) 控制项目
通过单选按钮选择控制项目。
选择不同的控制单元，按钮的显示也会有所不同。
1) OCC
a) XY 轴移动
与控制 Head 的 XY 轴的移动相同。
b)垂直照明控制
控制 OCC 的垂直照明 ON／OFF 状态。
・拖动滑块调节光量。
按方向键、[Page Up]键、或[Page Down]键，可移动滑块。
当照明状态处于 ON 时，无法调节光量。
・ 选中控制项目中的“垂直照明控制”后，选择[ON(O)]按钮、[OFF(F)]按钮、[ON/OFF(/)]按钮，
或[F3]键、[F4]键、[F5]键进行控制。
・结束控制后，画面显示最新的照明的状态。
c) 角度照明控制
控制 OCC 角度照明 ON／ OFF 状态。与(b) 垂直照明控制的设置相同。
