第 2 部 功能详解篇 第 9 章 手动控制
9-12
d)外圈照明控制（可选）
控制 OCC 外圈照明 ON／OFF 状态。与(b) 垂直照明控制的设置相同。
未设定选项时，不能选择。
e) 极性控制
控制 OCC 极性的正／反。
选中控制项目中的“极性控制”后，选择[正(P)]按钮、[反(N)]按钮、[正/反(S)]按钮，或[F3]键、
[F4]键、[F5]键进行控制。

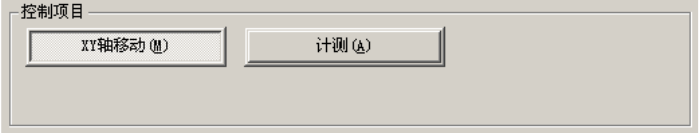

2)HMS（标准、选购项共通）
a) XY 轴移动
与 Head 控制的 XY 轴的移动相同。
b) 计测
测量高度。
·选中控制项目中的“计测”后，选择[执行(E)]按钮，或按下[F3]键控制。
·结束控制后，画面显示最新的计测结果。
第 2 部 功能详解篇 第 9 章 手动控制
9-13
9-4-3 激光控制

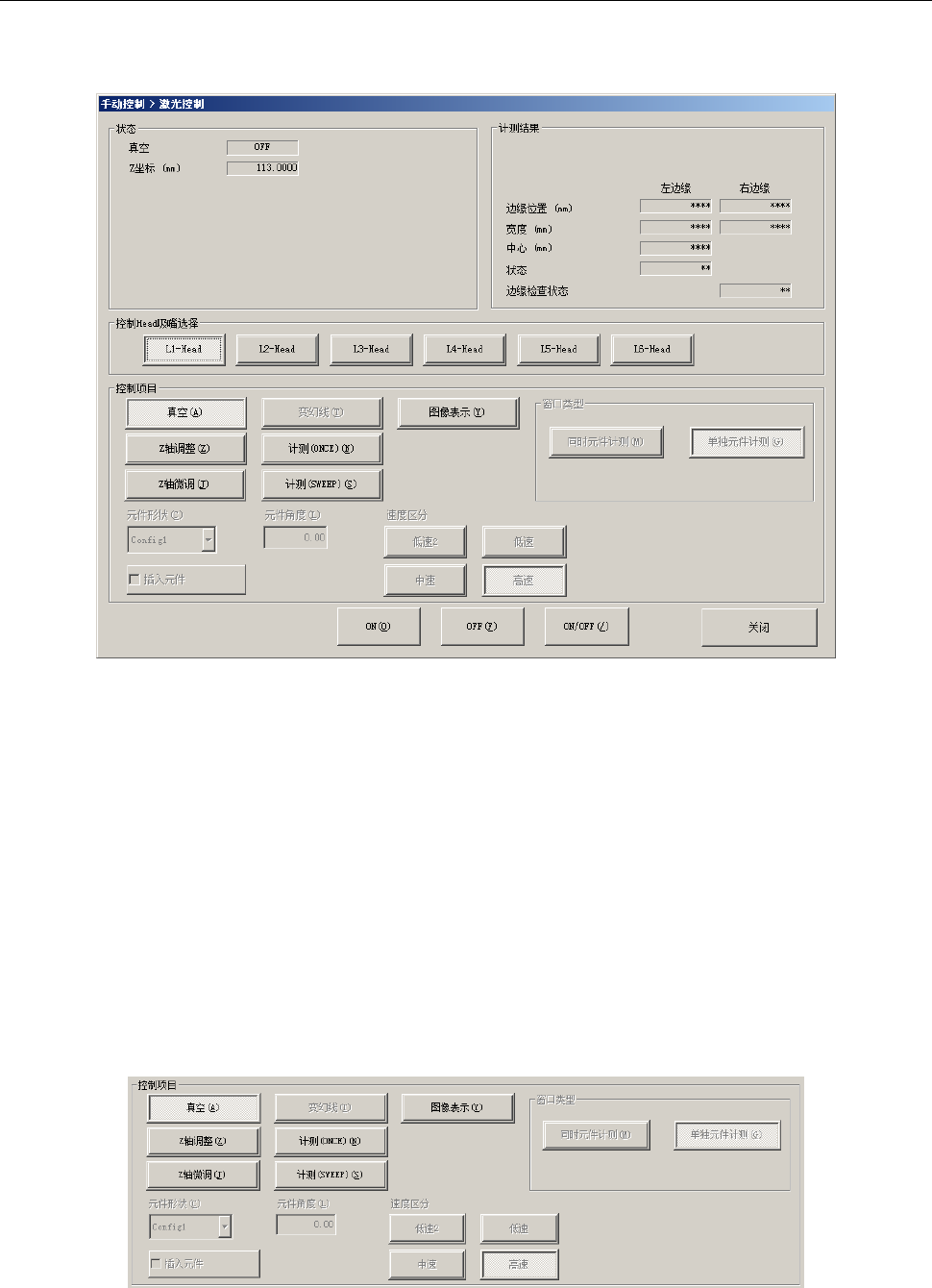

从下拉菜单中选择[Head(D)]-[激光控制(L)]或选择命令按钮的[激光／传感器控制]，显示如下的激光／
传感器控制画面。
(1) 状态/计测结果
在「9-4-3-10 状态显示、计测结果」中作详细介绍。
(2) 控制 Head 吸嘴选择
点击单选按钮，选择控制对象 Head。
不受机器设置的“使用单元”设置的影响。
(3) 控制项目
用单选按钮选择控制项目。
详细内容在下面介绍。
第 2 部 功能详解篇 第 9 章 手动控制
9-14
9-4-3-1 控制项目：真空控制
控制所选Head的真空开/关。
选中控制项目的[真空]时，选择[ON(O)]按钮、[OFF(F)]按钮、[ON/OFF(/)]按钮，或按[F3]键、[F4]
键、[F5]键进行控制。
结束控制后，显示最新的压力状态。
9-4-3-2 控制项目：Z 轴调整
控制所选Head的Z轴坐标。
吸嘴吸取元件时使用。
选中控制项目的[Z 轴调整]时，选择[上(U)]按钮、[下(D)]按钮、[上/下(／)]按钮，或按下[F3]键、[F4]
键、[F5]键进行控制。
移动结束后，显示最新的坐标状态。
9-4-3-3 控制项目：Z 轴微调
控制所选Head的Z轴坐标。
将吸取的元件移动到激光测量高度时使用。
选中控制项目的[Z 轴微调]时，选择[上(U)]按钮、[下(D)]按钮、[LA 面(R)]按钮，或按下[F3]键、[F4]
键、[F5]键进行控制。
移动结束后，显示最新的坐标状态。
