第 2 部 功能详 解篇 第 9 章 手动 控制 9- 20 变换线和激光高度 说明 激光高度在 元件上面 和吸嘴边缘时，同 上面情 况 一样，有的地方激光面遮盖不全，出现 SW EEP 失败。 激光高度只 达到吸嘴 尖端而未达到元件 时，变 换 线显示出吸嘴尖端的 形状。
第 2 部 功能详解篇 第 9 章 手动控制
9-19

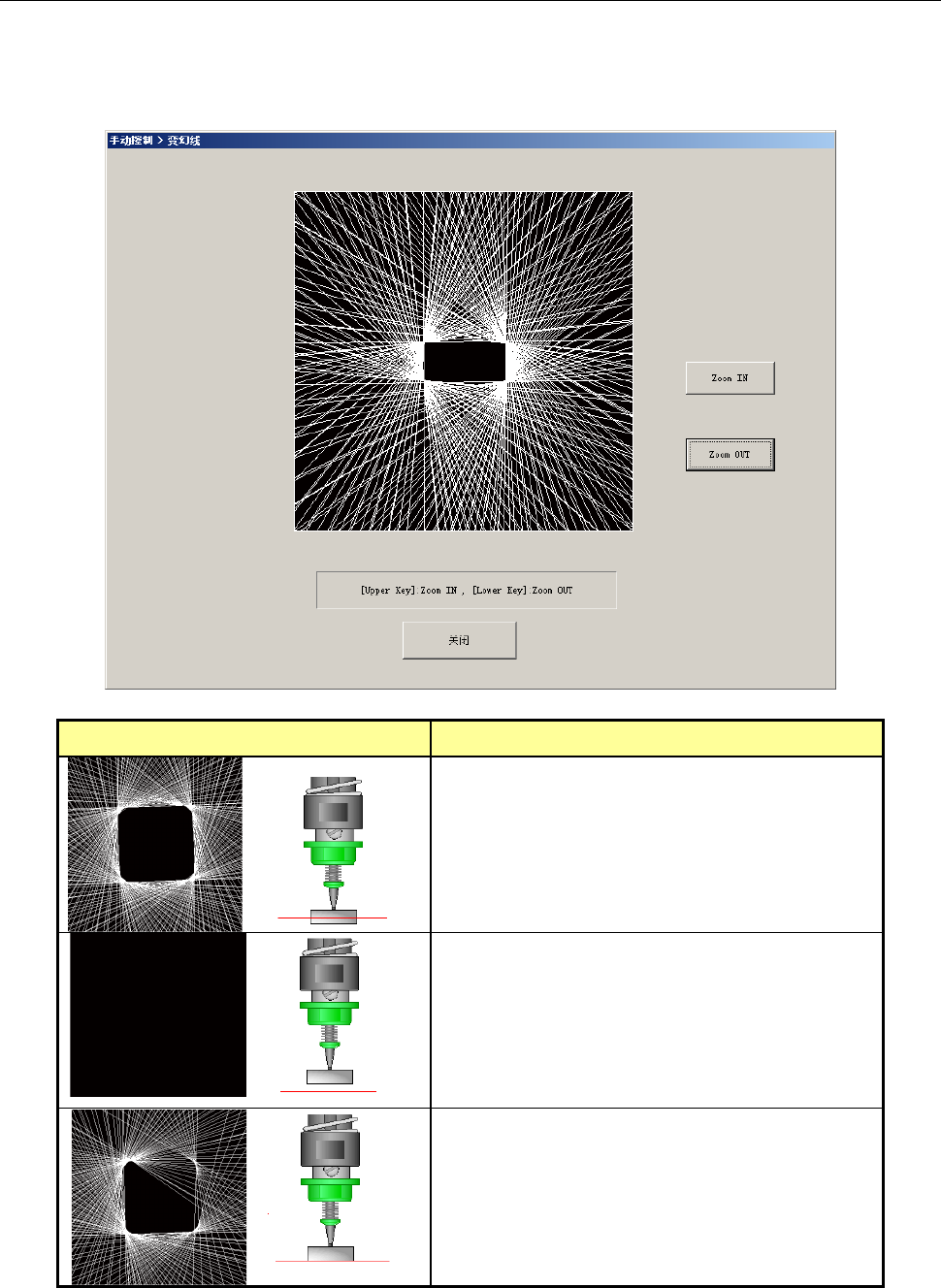

9-4-3-6 控制项目：变幻线
通过计测(SWEEP)获得的数据显示变换线（元件的轮廓）。
变幻线能够显示的元件有方形芯片、方形芯片（LED）、圆筒形芯片、SOT。
选中控制项目的[变换线]时，可选择[执行(E)]按钮，或按[F3]键控制。
变换线示例请参见下表。

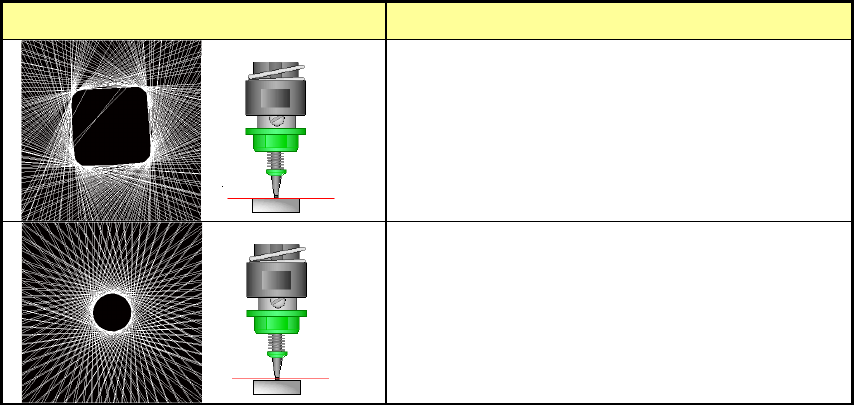

变换线和激光高度
说明
激光高度适当。取得的元件形状正确。
取得形状后，激光传感器返回 SWEEP
识别结果。
激光面上没有元件，因得不到一个边缘数据，无
法描绘变换线，画面呈黑色。
激光传感器 SWEEP 失败，返回信息为无元件错
误。
激光高度在元件下面附近时，不能全面遮盖激光
面，有些边缘数据没有取得，所以变换线形状变
形，激光传感器 SWEEP 识别失败，返回错误信
息。
第 2 部 功能详解篇 第 9 章 手动控制
9-20
变换线和激光高度
说明
激光高度在元件上面和吸嘴边缘时，同上面情况
一样，有的地方激光面遮盖不全，出现SWEEP
失败。
激光高度只达到吸嘴尖端而未达到元件时，变换
线显示出吸嘴尖端的形状。
第 2 部 功能详解篇 第 9 章 手动控制
9-21

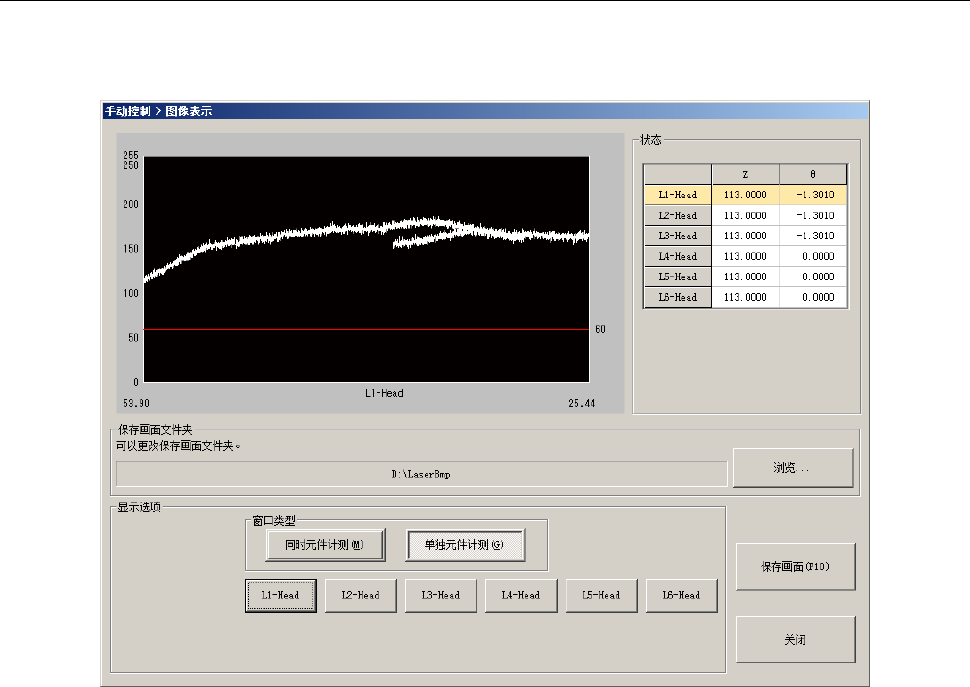

9-4-3-7 控制项目：图像表示
显示所选Head的激光传感器的图像数据。
在选中控制项目[图像表示]时，选择[执行(E)]按钮、或按下[F3]键控制。
(1) 显示选项
点击显示选项按钮，选择要显示的图像。
与显示中的图像对应，选项按钮所对应的坐标方格线显示中的Head部分会变为橙色。
(2) 保存画面
如按下[保存画面（F10）]按钮，将以位图文件把显示中的画面保存到指定的保存位置。
位图文件用以下的名称保存。
机器序号 + 「Image」+ Head（L） + 激光序号 + 吸嘴（L123，L456）
(3) 指定画面保存位置
如按下[浏览…]按钮，可以指定位图文件的保存位置。
