第 2 部 功能详解篇 第 9 章 手动控制
9-34
9-7 图像
9-7-1 VCS 控制

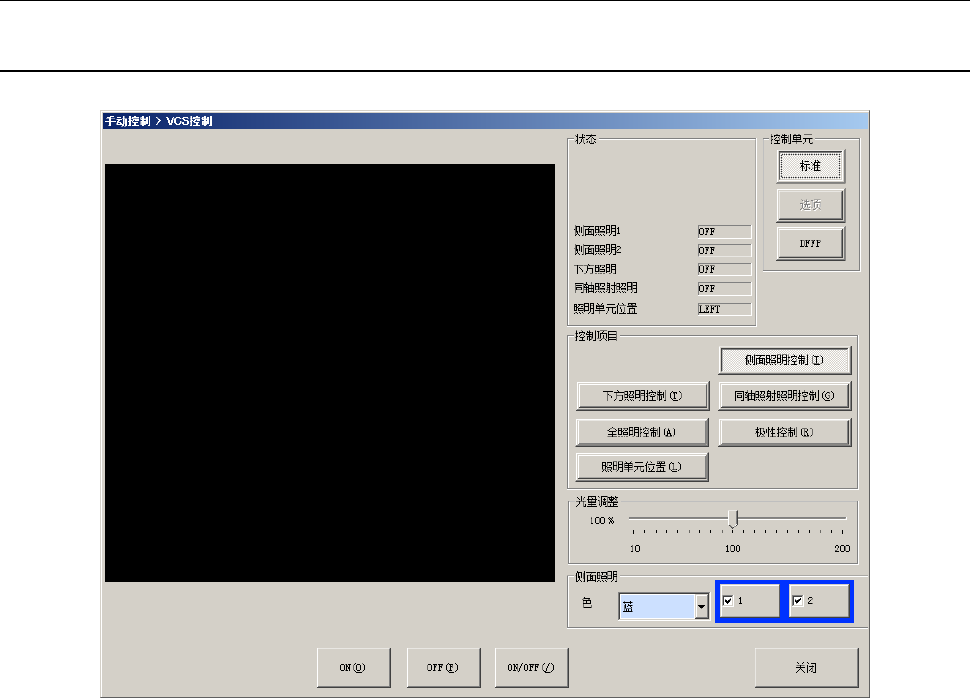

选择下拉菜单的[图像系(C)]－[VCS 控制(V)]、或命令按钮的[VCS 控制]后，即显示 VCS 控制画面。
(1) 状态
控制结束时显示各单元的状态。
(2) 控制单元
用单选按钮选择控制对象单元。
在ＭＳ参数的[初始设置(I)]－[选项单元(U)]－VCS 选项卡设置中，没有设置（没有安装）的单
元，不能选择。但不受机器设置的“使用单元”设置的影响。（未选中（不使用）单元也可选择）。
(3) 照明类型
通过单选按钮选择照明类型。
第 2 部 功能详解篇 第 9 章 手动控制
9-35
(4) 控制项目
用单选按钮选择控制项目。
各项照明控制，可选择[ON(O)]、[OFF(F)]、[ON/OFF(/)]按钮，或按[F3]键、[F4]键、[F5]键进
行控制。
1) 侧面照明控制
控制侧面照明的 ON/OFF。
2) 下方照明控制
控制下方照明的 ON/OFF。
3) 同轴照射照明控制
控制同轴照射照明的 ON/OFF。
4) 全照明控制
控制侧面照明、下方照明、及同轴照射照明的 ON/OFF。
[各项照明控制必须设定的项目]
a) 光量调整
移动滑动条，设定光量。
也可用箭头键、[Page Up]键、[Page Down]键，移动滑动条。
b) 侧面照明
用复选框设定对象。
用单选按钮，选择照明颜色。
c) 下方照明
用复选框设定对象。
5) 极性控制
控制极性的正／反。
选择 [正(P)]、[反(N)]、[正/反(/)]按钮，或按[F3]键、[F4]键、[F5]键，进行控制。
如果是 DFFPVCS，不能选择极性控制。
6) 照明装置位置
把照明装置移动到「Standard」侧或「Option」侧。
选择[STD(S)]、[OPT(O)]、[STD/OPT(/)]按钮，或按[F3]键、[F4]键、[F5]键，进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-36
9-8 供料器
9-8-1 送料针控制

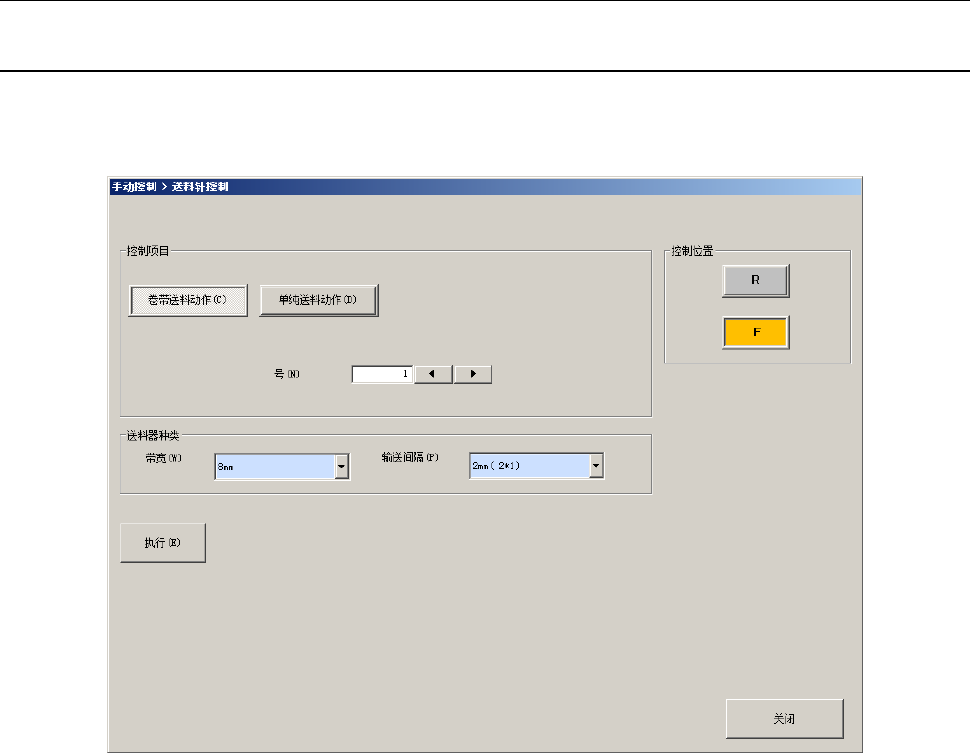

在下拉菜单中点击[供料器(E)]-[送料针控制(N)]、或从命令按钮中点击[送料针控制]后，可显示送料针
控制画面。
(1) 控制项目
可通过单选按钮选择控制项目。
1)卷带送料动作
执行卷带送料动作。
选择[运行(E)]按钮、或按下[F3]键来进行控制。
2)单纯送料动作
以送料器台架为单位执行送料动作。
选择[运行(E)]按钮、[停止(S)]按钮，或按下[F3]键、[F4]键来进行控制。
(2) 号
单击旋转控制键、或光标在编辑框的状态下直接在键盘上输入数字、或用[↑][↓]键输入顶推销号码。
在控制项目中设定了“带子传送动作”以外的项目时，不能选择。
(3) 控制位置
用单选按钮选择控制位置。
从 F(前)、R(后)选择位置。
