JM-20使用说明书 - 第888页
第 2 部 功能详 解篇 第 9 章 手动 控制 9- 37 (4) 供料器种类 单击组合框、或在光 标对准组合框的状 态下，按 [Al t ]+ [↓] 键选择供料器类型。 在控制项目中设 定了 “ 传送带动作 ” 以外项 目时，不能选择。 1) 带宽 选择带宽。 2) 输送间隔 选择输送间隔。 ※ 88mm 带式供料器为 特殊订货对应供料 器。
第 2 部 功能详解篇 第 9 章 手动控制
9-36
9-8 供料器
9-8-1 送料针控制
在下拉菜单中点击[供料器(E)]-[送料针控制(N)]、或从命令按钮中点击[送料针控制]后，可显示送料针
控制画面。
(1) 控制项目
可通过单选按钮选择控制项目。
1)卷带送料动作
执行卷带送料动作。
选择[运行(E)]按钮、或按下[F3]键来进行控制。
2)单纯送料动作
以送料器台架为单位执行送料动作。
选择[运行(E)]按钮、[停止(S)]按钮，或按下[F3]键、[F4]键来进行控制。
(2) 号
单击旋转控制键、或光标在编辑框的状态下直接在键盘上输入数字、或用[↑][↓]键输入顶推销号码。
在控制项目中设定了“带子传送动作”以外的项目时，不能选择。
(3) 控制位置
用单选按钮选择控制位置。
从 F(前)、R(后)选择位置。
第 2 部 功能详解篇 第 9 章 手动控制
9-37
(4) 供料器种类
单击组合框、或在光标对准组合框的状态下，按 [Alt ]+ [↓] 键选择供料器类型。在控制项目中设
定了“传送带动作”以外项目时，不能选择。
1)带宽
选择带宽。
2) 输送间隔
选择输送间隔。
※88mm 带式供料器为特殊订货对应供料器。
第 2 部 功能详解篇 第 9 章 手动控制
9-38

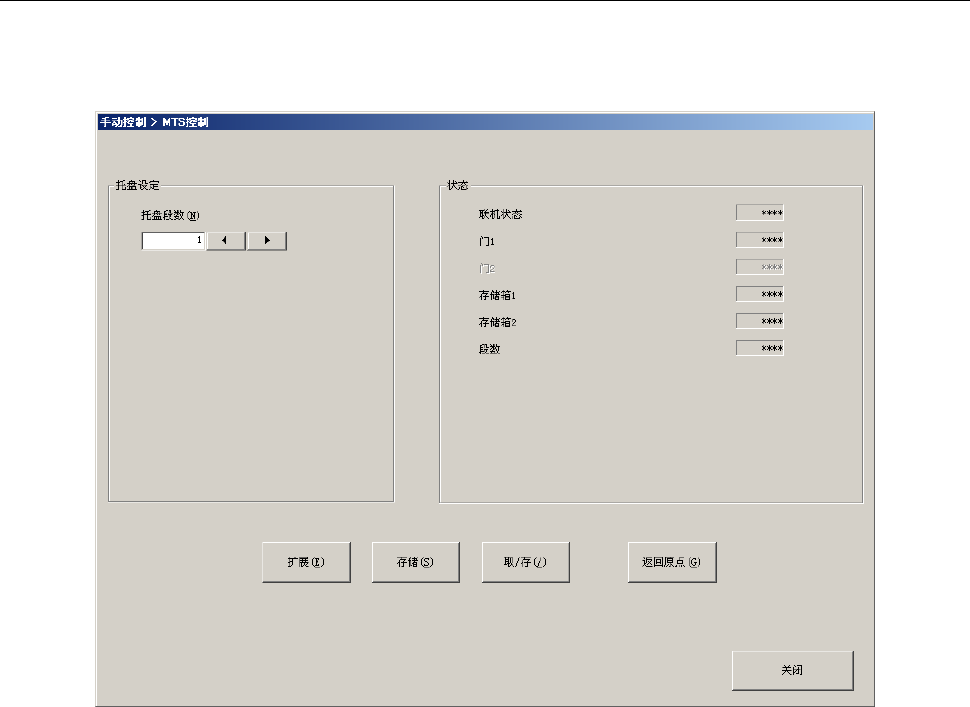

9-8-2 MTS 控制
从下拉菜单中选择[供给装置(E)]－[MTS 控制(S)]、或选择命令按钮[MTS 控制]，即可显示 MTS 控制
画面。
(1) 设置托盘
指定要控制的托盘的层数。设定后，用托盘的扩展／存储按钮，控制动作。
1) 托盘
控制托盘的取/存。
选择[扩展(E)]、[存储(S)]、[取/存(／)]、[返回原点(G)]按钮，或按下[F3]键、[F4]键、[F5]
键，来进行控制。
(2) 状态
控制结束时，显示各单元的状态。
连线状态、门的开关状态为连续显示。
