第 2 部 功能详 解篇 第 9 章 手动 控制 9- 42 9-8- 5 圆型供料器控制 选择下拉菜单的 [ 供给装置 (F )] － [ 圆型 供料器控制 (F )] ，即可显示圆型供料器控制画 面。 (1) 控制项目 通过单选按钮选择 控制 项目。 1) 马达控制 使圆形供料器马达振 动，实施元件供应 动作。 选择 [ON ( O )] 按钮、 [OFF( F )] 按钮、 [ON/OFF(/) ] 按钮 ， 或者 按下 [ F3…
第 2 部 功能详解篇 第 9 章 手动控制
9-41
（2）号
单击旋转控制键、或光标在编辑框的状态下直接在键盘上输入数字、或用[↑][↓]键输入顶推销号码。
（3）控制位置
通过单选按钮对控制位置进行选择。
位置从 F(前侧)、R(后侧)中进行选择。

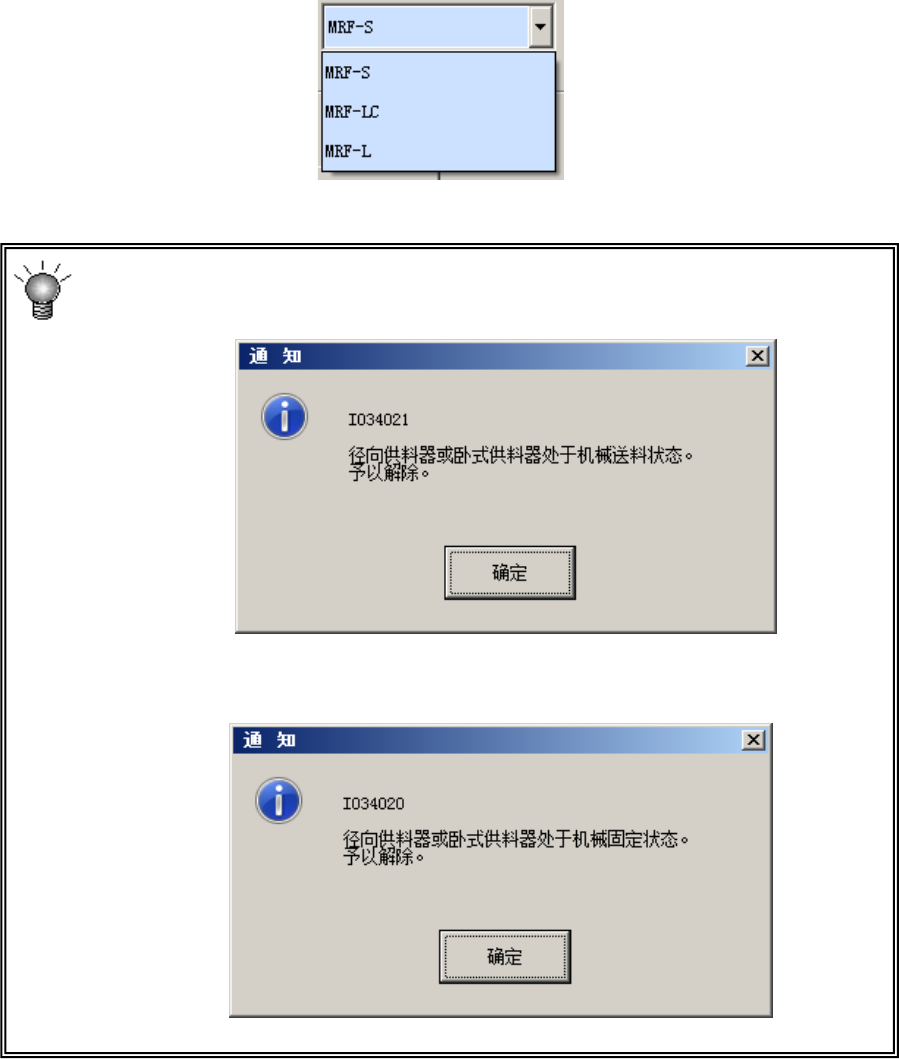

(4) 送料器种类
选择径向供料器或卧式供料器类型。
点击组合框，或者在将光标对准组合框状态下，通过[Alt ]+ [↓] 键选择供料器种类。
●若保持传送动作的状态下，关闭径向/卧式供料器控制，则显示解除传送状态的信息。
按下 OK 按钮，则解除传送状态并结束。
●若在执行夹紧动作的状态下，关闭径向/卧式供料器控制，则显示解除夹紧的信息。
按下 OK 按钮，则解除夹紧并结束。
第 2 部 功能详解篇 第 9 章 手动控制
9-42

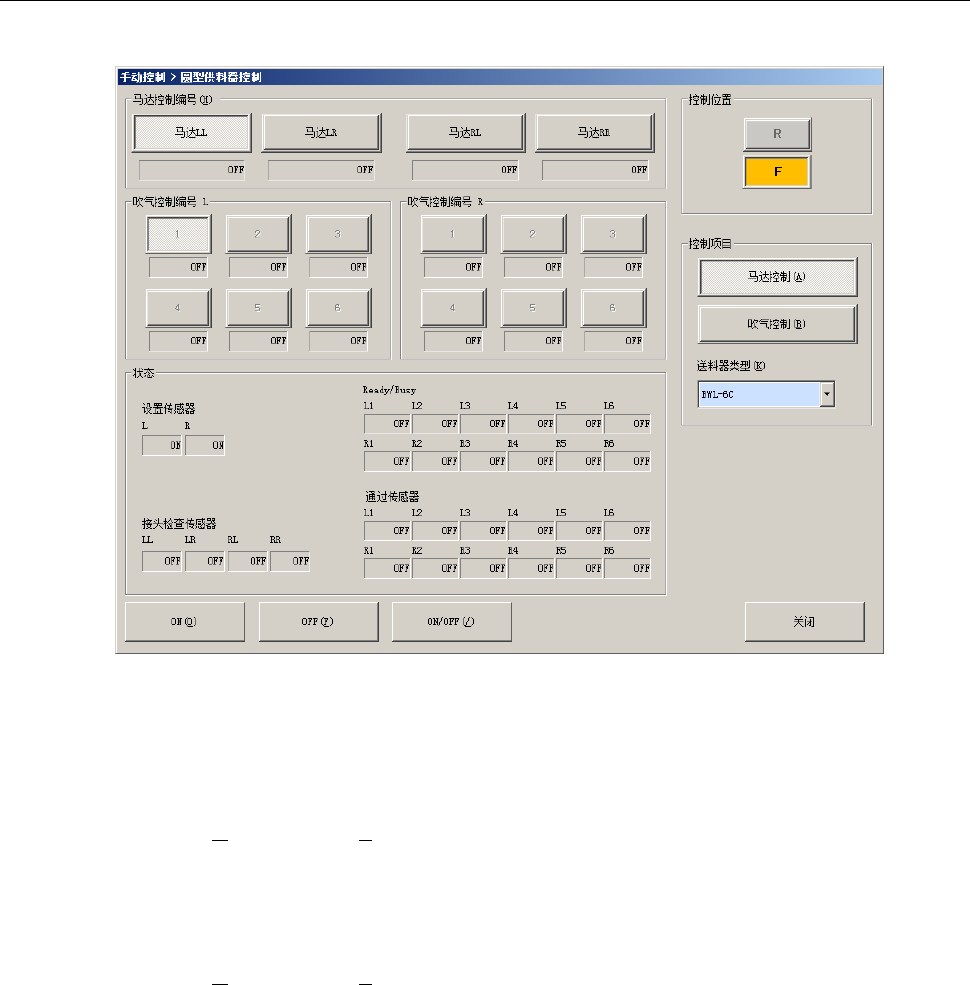

9-8-5 圆型供料器控制
选择下拉菜单的[供给装置(F)]－[圆型供料器控制 (F)]，即可显示圆型供料器控制画面。
(1) 控制项目
通过单选按钮选择控制项目。
1) 马达控制
使圆形供料器马达振动，实施元件供应动作。
选择[ON(O)]按钮、[OFF(F)]按钮、[ON/OFF(/)]按钮，或者按下 [F3] 键、[F4]键、[F5]
键进
行控制。
2) 吹气控制
供应元件时，使用圆型供料器防止元件堵塞。
选择[ON(O)]按钮、[OFF(F)]按钮、[ON/OFF(/)]按钮，或者按下 [F3] 键、[F4]键、[F5]
键进
行控制。
(2) 控制单元
通过单选按钮选择控制单元。
１) 马达控制编号
当控制项目选择了“马达控制”时，进行设定。
控制的圆型供料器的马达通过单选按钮进行选择。
２) 吹气控制编号
当控制项目选择了“吹气控制”时，进行设定。
通过单选按钮选择控制的圆型供料器的轨道编号。
(3) 显示状态
显示圆型供料器相关各传感器的状态。
※设置传感器没有在时间安装，它将总是被显示到该组传感器。
第 2 部 功能详解篇 第 9 章 手动控制
9-43

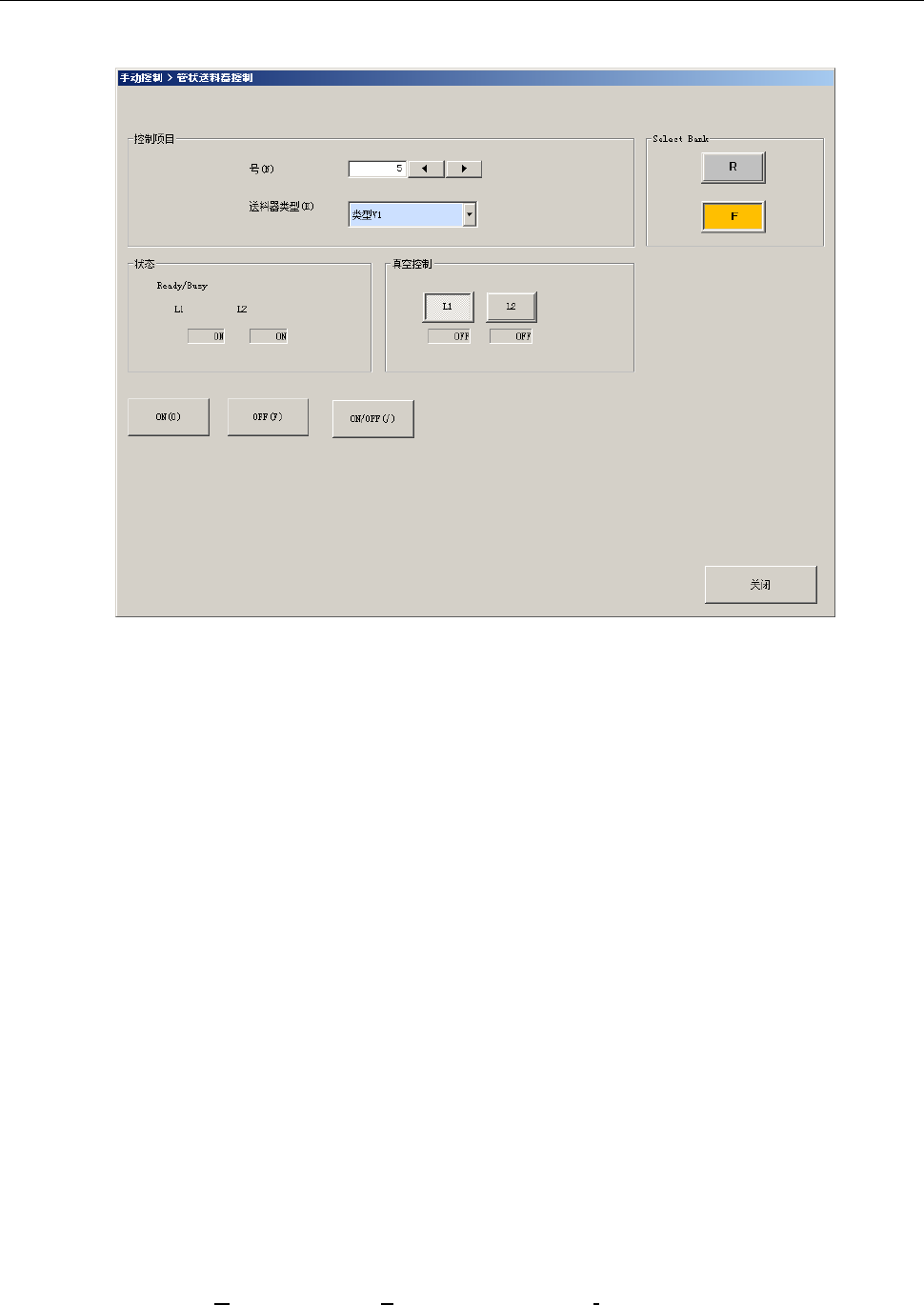

9-8-6 管状供料器控制
选择下拉菜单的[供给装置(F)]－[管状供料器控制 (S)]，即可显示管状供料器控制画面。
（1）号
单击旋转控制键、或光标在编辑框的状态下直接在键盘上输入数字、或用[↑][↓]键输入顶推销号码。
对控制针的位置，通过控制侧（按钮）和号（编辑框）， 以及径向供料器的种类（组合框）进行
选择。
(2) 供料器种类
选择振动式管状供料器的类型。
(3) 控制位置
控制的位置通过单选按钮进行选择。
位置从 F(前侧)、R(后侧)进行选择。
(4) 状态
显示设定项目所指定的振动式管状供料器的传感器状态。
(3) 真空控制
通过单选按钮实施控制的轨道编号进行选择。
(4) 控制按钮
实施振动式管状供料器
真空的ON/OFF控制。
选择 [ON（O）]按钮、[OFF（F）]按钮、[ON／OFF（/）]按钮，或者按下［F3］键、［F4
］
键、［F5］键进行控制。
