第 2 部 功能详解篇 第 9 章 手动控制
9-42
9-8-5 圆型供料器控制
选择下拉菜单的[供给装置(F)]－[圆型供料器控制 (F)]，即可显示圆型供料器控制画面。
(1) 控制项目
通过单选按钮选择控制项目。
1) 马达控制
使圆形供料器马达振动，实施元件供应动作。
选择[ON(O)]按钮、[OFF(F)]按钮、[ON/OFF(/)]按钮，或者按下 [F3] 键、[F4]键、[F5]
键进
行控制。
2) 吹气控制
供应元件时，使用圆型供料器防止元件堵塞。
选择[ON(O)]按钮、[OFF(F)]按钮、[ON/OFF(/)]按钮，或者按下 [F3] 键、[F4]键、[F5]
键进
行控制。
(2) 控制单元
通过单选按钮选择控制单元。
１) 马达控制编号
当控制项目选择了“马达控制”时，进行设定。
控制的圆型供料器的马达通过单选按钮进行选择。
２) 吹气控制编号
当控制项目选择了“吹气控制”时，进行设定。
通过单选按钮选择控制的圆型供料器的轨道编号。
(3) 显示状态
显示圆型供料器相关各传感器的状态。
※设置传感器没有在时间安装，它将总是被显示到该组传感器。
第 2 部 功能详解篇 第 9 章 手动控制
9-43
9-8-6 管状供料器控制
选择下拉菜单的[供给装置(F)]－[管状供料器控制 (S)]，即可显示管状供料器控制画面。
（1）号
单击旋转控制键、或光标在编辑框的状态下直接在键盘上输入数字、或用[↑][↓]键输入顶推销号码。
对控制针的位置，通过控制侧（按钮）和号（编辑框）， 以及径向供料器的种类（组合框）进行
选择。
(2) 供料器种类
选择振动式管状供料器的类型。
(3) 控制位置
控制的位置通过单选按钮进行选择。
位置从 F(前侧)、R(后侧)进行选择。
(4) 状态
显示设定项目所指定的振动式管状供料器的传感器状态。
(3) 真空控制
通过单选按钮实施控制的轨道编号进行选择。
(4) 控制按钮
实施振动式管状供料器
真空的ON/OFF控制。
选择 [ON（O）]按钮、[OFF（F）]按钮、[ON／OFF（/）]按钮，或者按下［F3］键、［F4
］
键、［F5］键进行控制。
第 2 部 功能详解篇 第 9 章 手动控制
9-44
9-9 其他

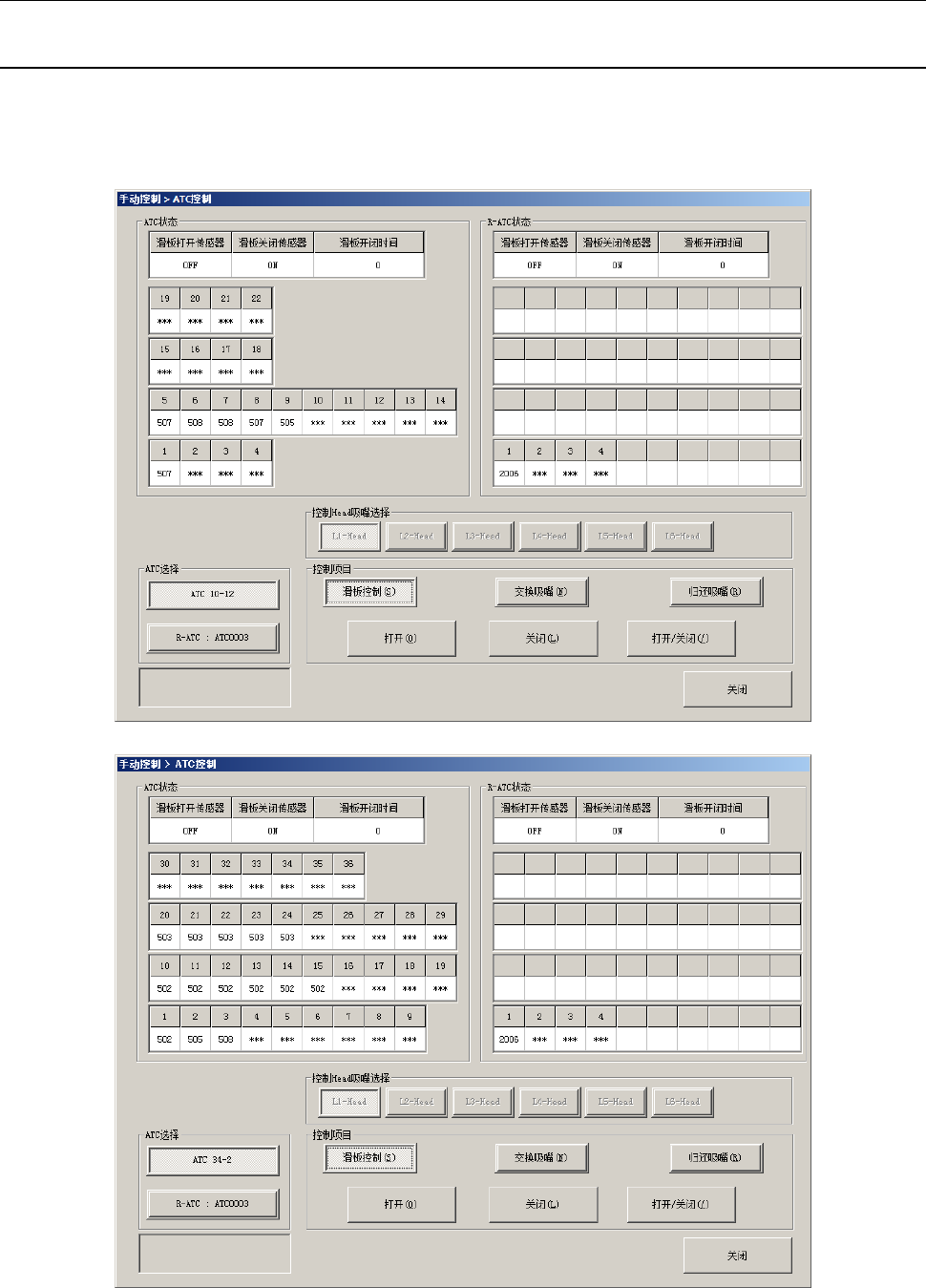

9-9-1 ATC 控制
从下拉菜单中点击[其他(O)]-[ATC 控制(A)]，或点击命令按钮中的[ATC 控制]后，可显示 ATC 控制画
面。
由于 ATC 单元的种类不同，画面存在差异。
・安装了 ATC10-12 时
・安装了 ATC34-2 时
