第 2 部 功能详 解篇 第 9 章 手动 控制 9- 46 ・ AT C 34 -2 时 ・ R- AT C 时 按下 [ 确定 ] 按钮， 从指定的 AT C 取出吸嘴。 若 指 定的 Head 上已带有吸嘴， 则把吸嘴归还 AT C 。
第 2 部 功能详解篇 第 9 章 手动控制
9-45
(1) 状态
在控制结束时显示各单元的状态。
(2) 控制 Head 吸嘴选择
通过单选按钮选择要控制的对象 Head。
(3) ATC 选择
通过单选按钮选择控制对象 ATC 单元。
(4) 控制项目
通过单选按钮选择控制项目。
1)滑板控制
控制“动作板”上所选择 ATC 单元的 ATC 滑板的打开或关闭。
选择[开(O)]按钮、[关(L)]按钮、[开/关(／)]按钮或按下[F3]键、[F4]键、[F5]键进行控制。
2)交换吸嘴
交换“动作板”上所选择的 ATC 单元上安装的吸嘴。
选择[执行(E)]按钮或按下[F3]键来进行控制。

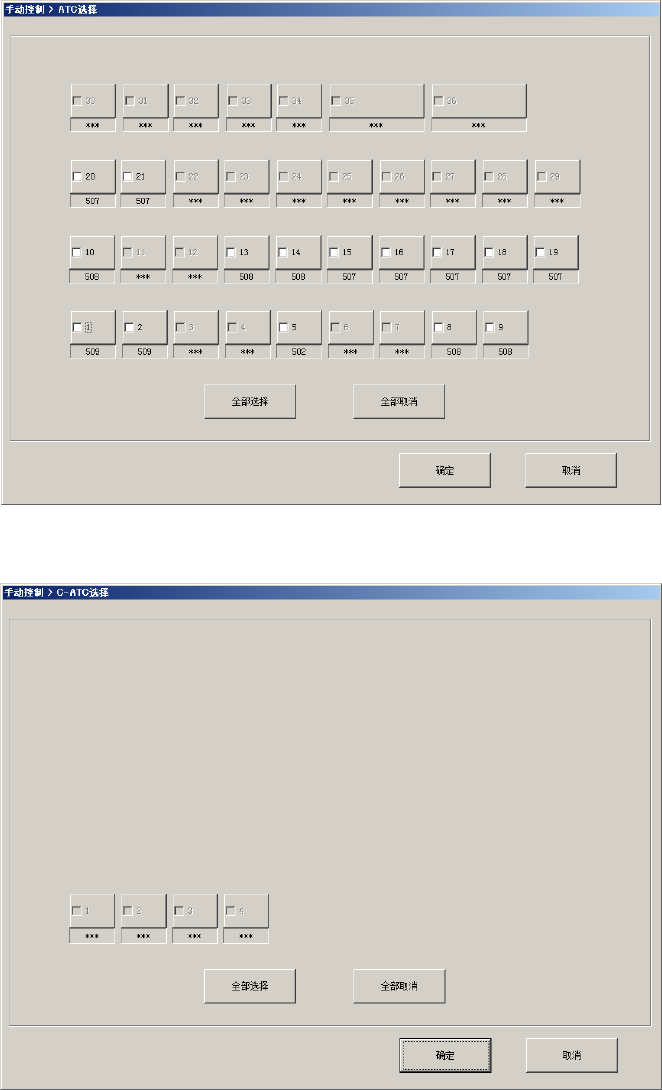

点击[执行(E)]按钮显示 ATC 选择画面。
由于“动作滑板”上所选择 ATC 单元种类不同，画面的 ATC 号的配置存在差异。

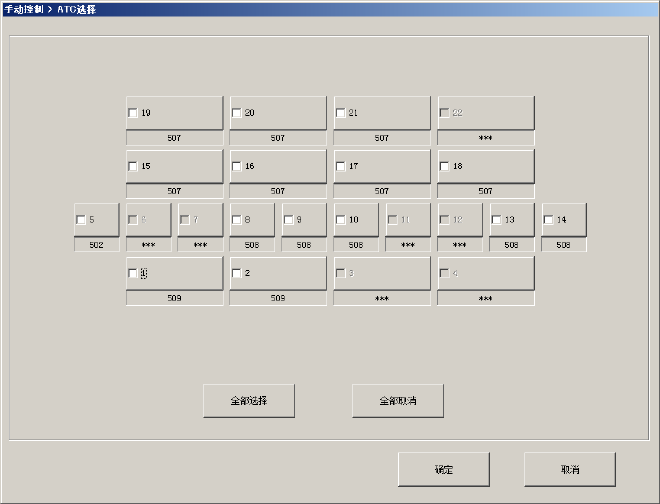

・ ATC10-12 时
第 2 部 功能详解篇 第 9 章 手动控制
9-46
・ATC 34-2 时
・R-ATC 时
按下[确定]按钮，从指定的 ATC 取出吸嘴。若指定的 Head 上已带有吸嘴，则把吸嘴归还 ATC。
第 2 部 功能详解篇 第 9 章 手动控制
9-47
吸嘴安装正常时，该 ATC 单元会显示黄色。

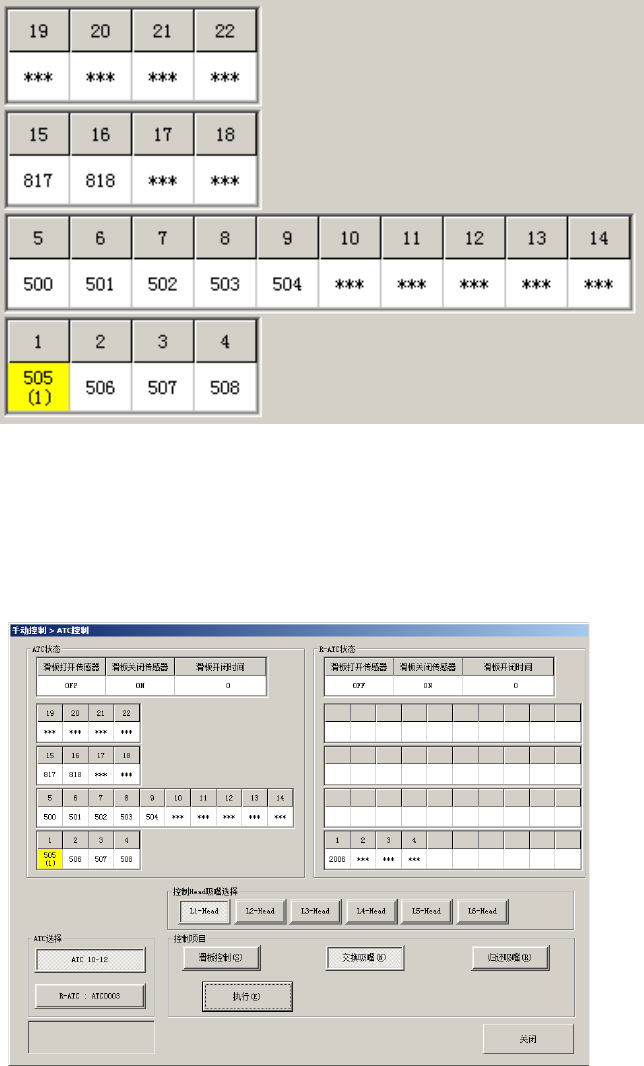

（ATC10-12 时的画面示例）
3)归还吸嘴
将吸嘴归还到 ATC。
选择[执行(E)]按钮、或按 [F3]键，来进行控制。
（安装了 ATC10-12 时的画面示例）
