第 2 部 功能详解篇 第 10 章 设备运行信息
10-6
10-4-2 各吸嘴运行信息
通过 ATC 号码对吸嘴运行信息进行管理。
如果调换了 ATC 的吸嘴配置，请在本项目中重新输入调换吸嘴的数据。
(1) 显示
从下拉菜单中点击[窗口(W)]-[各吸嘴运行信息]，或从命令按钮中选择[各吸嘴运行信息]后，可显
示各吸嘴运行信息画面。
1) 列表
在列表中显示各吸嘴的运行次数及相关的数据。
No.
项目
内容
1
总吸取数
计算吸取成功的次数。
2
警告级别
显示警告级别。
3
错误级别
显示错误级别。
4
总贴片数
计算贴片成功的次数。
5
交换吸嘴
计算吸嘴交换成功的次数。
6
交换吸嘴失败
计算交换失败的次数。
7
吸取失败
计算吸取失败的次数。
8
重试
计算吸取重试超次的次数。
9
激光识别
计算激光识别错误。
10
芯片站立
计算芯片站立错误。
11
异元件
计算异类元件错误。
12
姿势检查
计算姿势检查错误。
13
贴片前检查元件
计算贴片前有无元件的检查错误。
14
图像识别
计算图像识别错误。
15
极性
计算极性检查错误。
16
可插入元件判定范围外
计算可插入元件判定范围外错误。
第 2 部 功能详解篇 第 10 章 设备运行信息
10-7
No.
项目
内容
17
插入异常检测
计算插入异常检测错误。
18
滑动不良
对每个吸嘴
(ATC
编号
)
滑动不良的发生次数进行计
数(仅限机器初始设置中[确认吸嘴芯滑动不良]为有
效时
)
19 引脚矫正失败 计算引脚矫正失败的次数。
2）[设置次数/级别]按钮
请参见后述小项。
3）[重新设置]按钮
请参见后述小项。
4) ATC 选择
选择希望显示运行信息的 ATC 单元。
根据旋转的 ATC 单元的种类，画面的 ATC 编号数有所不同。
没有安装 ATC 单元的不能旋转。

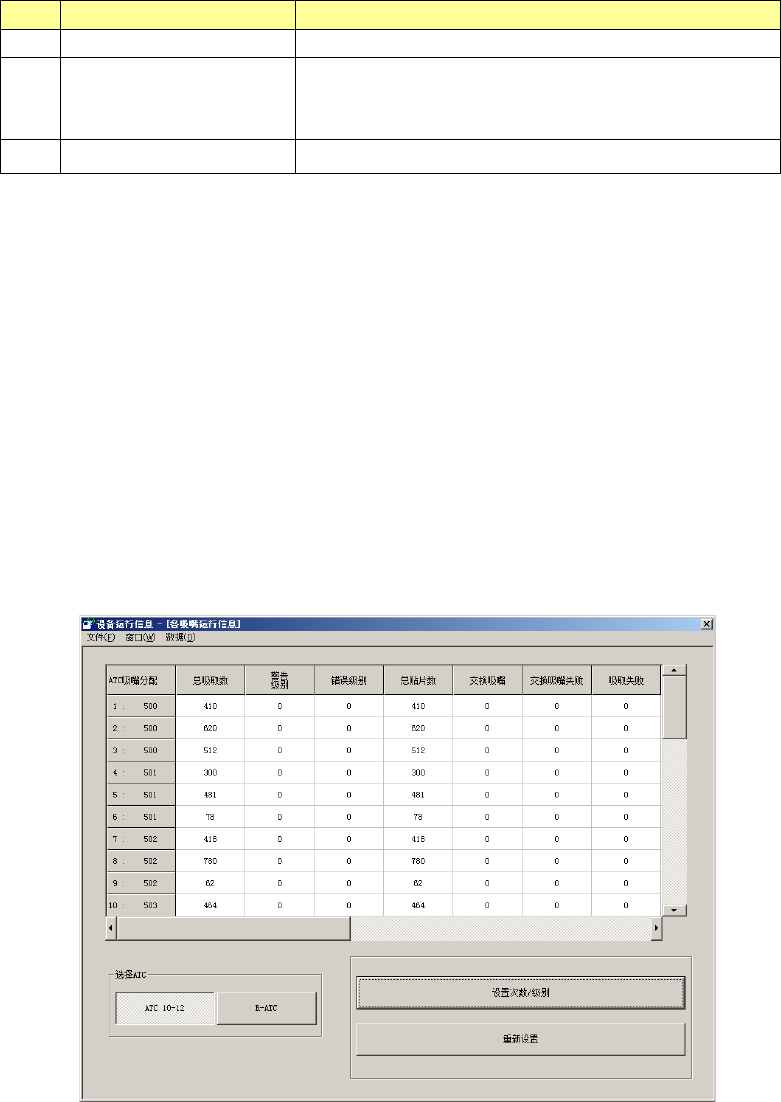

・ATC 10-12 时
第 2 部 功能详解篇 第 10 章 设备运行信息
10-8

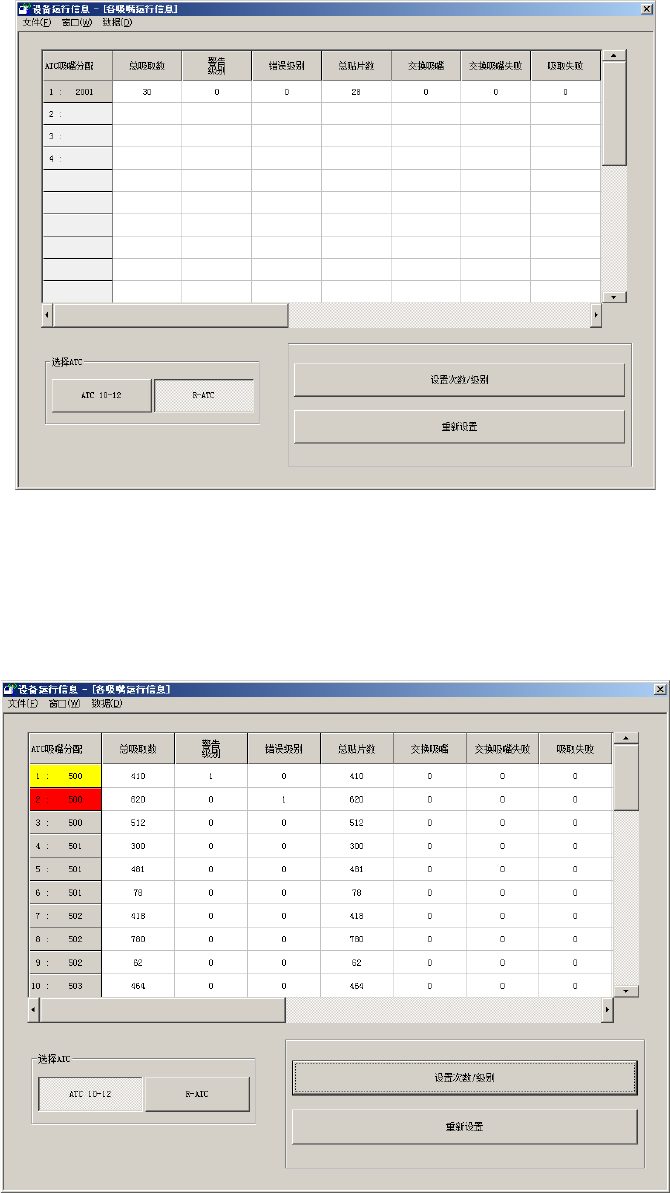

・为 R-ATC 时
(2) 警告/错误时的显示
总吸取数超过警告级别时，该吸嘴呈黄色。
当总吸取数超过错误级别时，该吸嘴呈红色。
信号灯的亮灯状况不发生变化。
