第 2 部 功能详解篇 第 11 章 自动校准
11-21

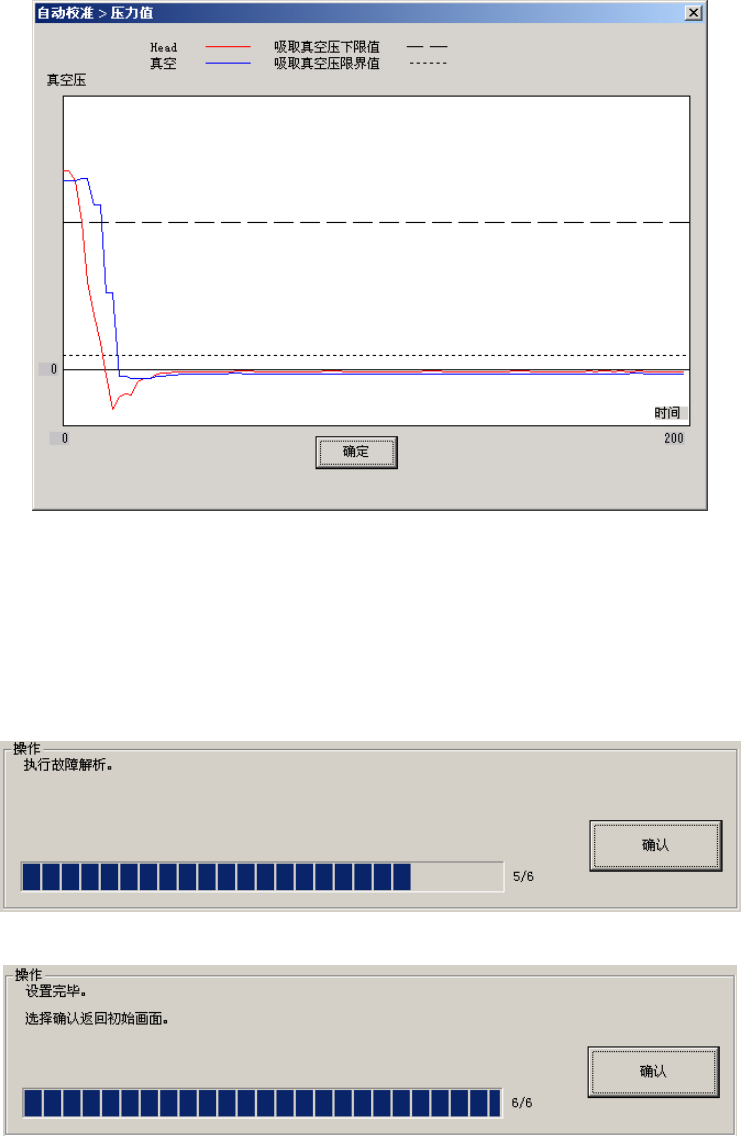

(3) 测量加压破坏状况
按下[确认]按钮，则设定 Head 移动到真空校准上，对加压破坏状况进行 3 次测量。
・ 显示第 2 次和第 3 次的平均值。
・ 测量后所显示的压力值图表为第 3 次的数据。
·
加压破坏状况测量结果
(4) 故障解析
按下[确认]按钮，则解析是否有故障。
解析结束后，设置即结束。
·操作指示（故障解析）
·操作指示（测量结束）
第2部 功能详解篇 第12章 机器自诊断功能
12-1
第
12
章
机器自诊断功能
12-1 概要
从桌面画面的菜单栏选择[维护]-[机器自动诊断]后，可以启动机器自动诊断（自诊断）画面。
通过下列功能对贴片机进行诊断。
(1)
基板的故障诊断・・・
通过检查确认基板的连接状态，检测出连接不良或未实际安装。
(2)
个别诊断・・・
进行自动化确认动作，执行诊断的辅助功能。
No.
个别诊断
内容
1
Cal 块标志沾污检查
检查
Cal
块标志上是否放置夹具或元件遮盖了标记，
防止返回原点时坐标出现误差。
2
过滤器弄脏检查
按指定次数开/关 Head 真空，诊断是否发生过滤器脏
污、电磁阀的动作异常。
3
VCS脏污检查 执行VCS的脏污检查，判断结果。
4
ATC 滑板开闭检查
检查确认
ATC 滑板的开闭时间，作为诊断更换吸嘴不
良等的依据。
5
滚珠丝杠磨损检查 检查Y轴的滚轴丝杠的磨损，判定结果。
第2部 功能详解篇 第12章 机器自诊断功能
12-2

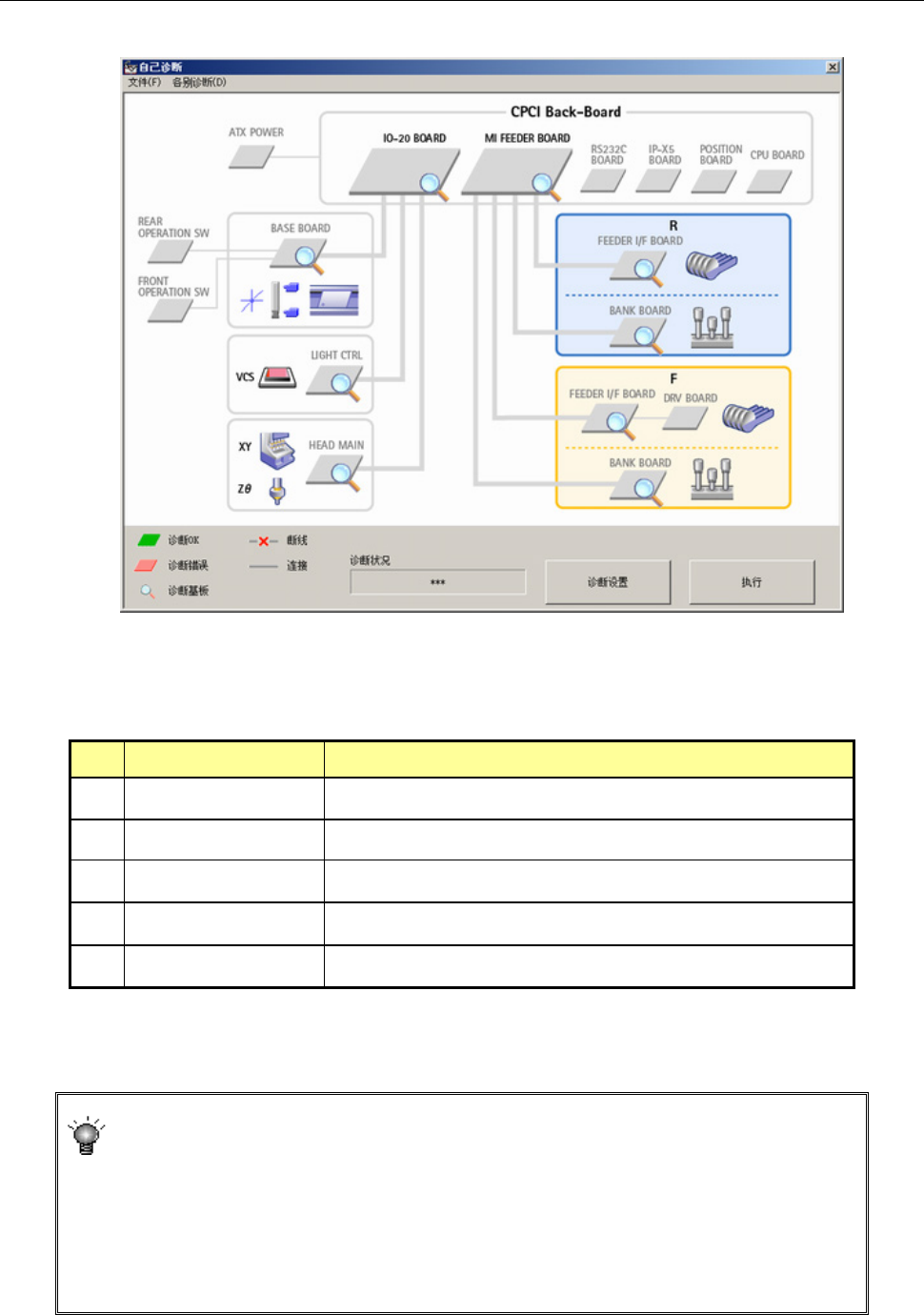

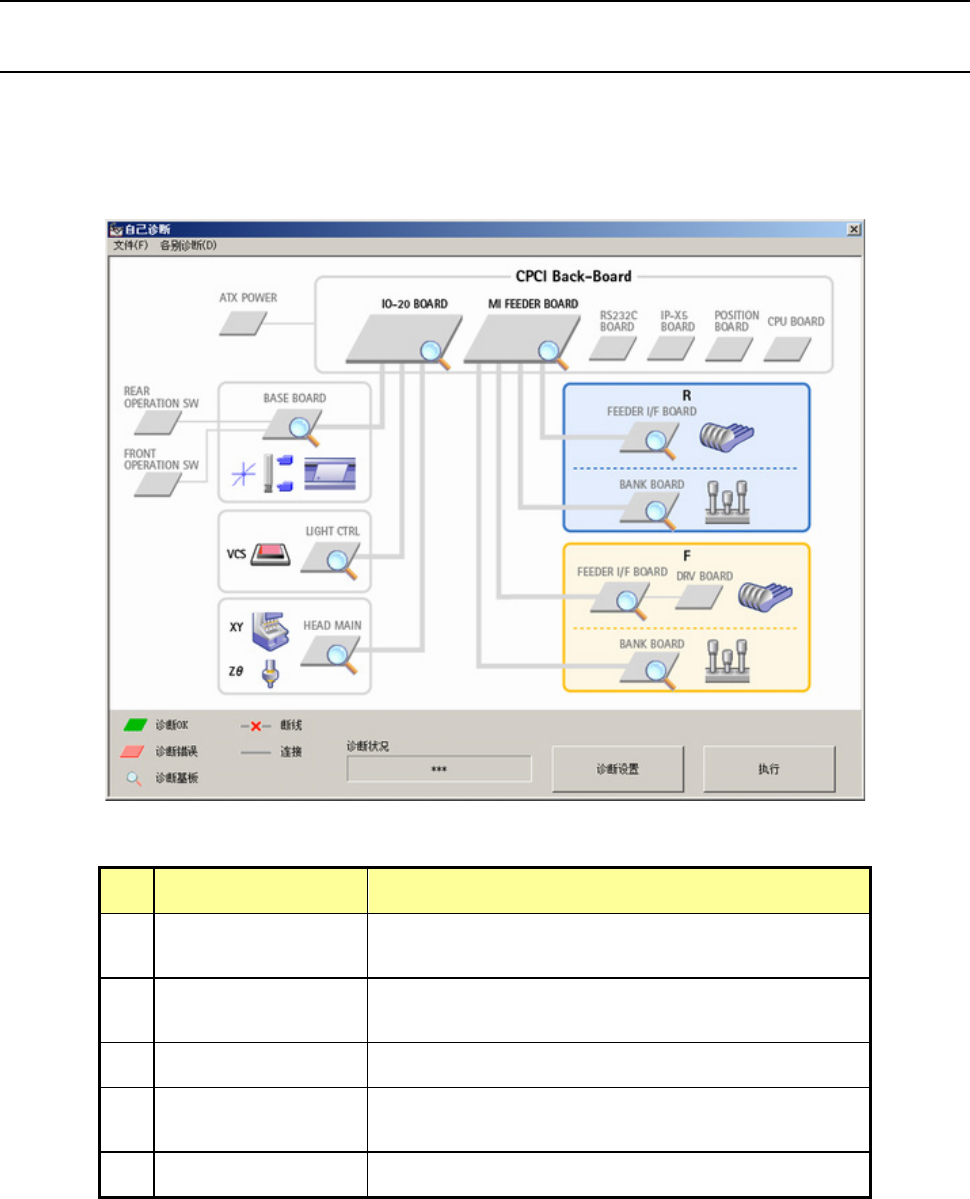

12-2 基板的故障诊断
在设备构成概略图上显示上一次各基板的诊断结果。
・ 正常的基板以绿色显示，有问题的基板以红色显示，未诊断的基板以灰色显示。
・ 诊断对象基板带有放大镜标记，诊断中[诊断状况]栏内输出对应基板的诊断状况。
No.
项目
内容
1
诊断OK 诊断结果为OK的基板，显示绿色基板
2
诊断错误 诊断结果为错误的基板，显示红色基板
3
诊断基板 进行诊断的基板显示「放大镜」
4
断线 断线的位置显示断线标记
5
连接 连接的位置显示连接
用[诊断设定]按钮选择诊断对象基板，按[执行]按钮开始诊断。
Feeder I/F 基板(前・后)的基板故障诊断，
必须在满足以下所有条件的状态下，才能正常诊断。
・连接器托架(MI台架线缆)连接在『MI Bank Connector』上
・『Bank Connector Power』开关为ON状态
・台架处于已上升的状态 (统一更换台车规格时)
