第 2 部 功能详解篇 第 13 章 选项组件 13 -5 (1) 安装 步骤 ※ 统一更换台车规格 时，需要台架在 升起的状态， 将统一更 换台车 安装在 主机上。 ※ 用于 安装 带台车圆 型供料器的 统一更换台 车，需是 对应 圆 型供料器 的统一 更换台车 。未 对应 的统一更 换台车 ，没有用于安装位置决定 单元的钻孔，并且 也没有 安装 连接器 托架，所以无 法 使用。 ※ 将圆 型供 料器安装在 主机上时，需要先将 位置决…
第 2 部 功能详解篇 第 13 章 选项组件
13-4
13-1-2 带台车圆型供料器
在 XY 轴或 Head
正在动作时进行更换，圆型供料器可能会接触到动作中的元件，
伤及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换圆型供料器。
请务必打开安全护罩后再更换。
有的供料器安装时安全罩和供料器之间会出现开口部。为防止人身事故，请
勿将手伸进开口部。
注意
为了防止受伤及装置损伤，安装圆型供料器时，请在确认主机完全处于静止
之后再进行。而且，为了避免正在操作人以外的人错误操作，造成意外启动，
请充分小心谨慎地操作。
注意
请不要在本装置上部放置物品。
而且，安装在主机的状态下，请不要加载负荷。
注意
请确认带台车圆型供料器是否正确安装在位置决定单元上。
注意
为了防止受伤及装置损伤，请根据安装步骤执行安装及取下。
注意
统一更换台车规格时，在安装了带台车圆型供料器的状态下，使台架单元上
下移动，可能会造成带台车圆型供料器或主机破损，或导致人员受伤，所以
在安装状态下，请绝对不要执行台架开关的操作。
危险

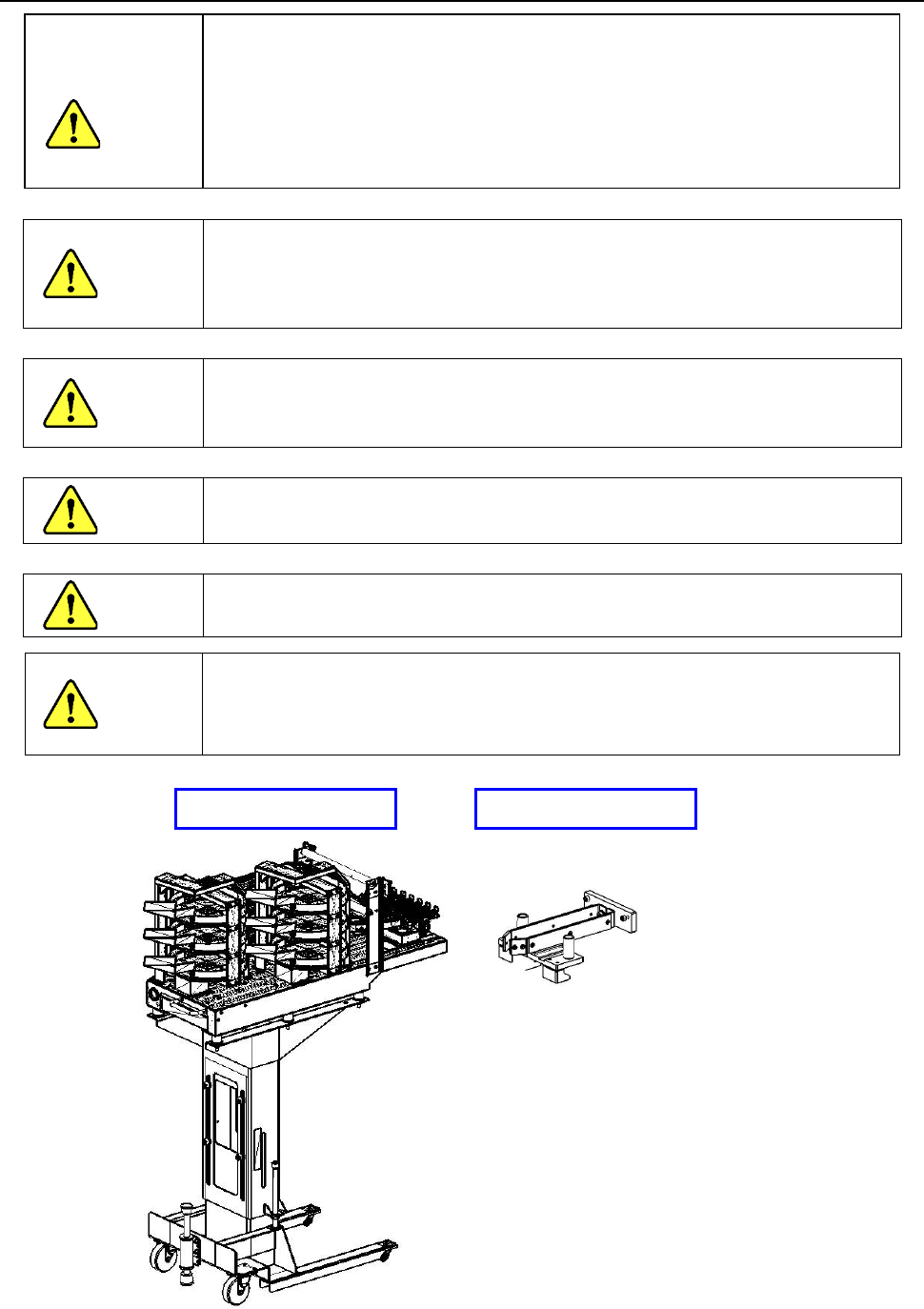

带台车圆型供料器 位置决定单元
第 2 部 功能详解篇 第 13 章 选项组件
13-5
(1) 安装步骤
※ 统一更换台车规格时，需要台架在升起的状态，将统一更换台车安装在主机上。
※ 用于安装带台车圆型供料器的统一更换台车，需是对应圆型供料器的统一更换台车。未对应
的统一更换台车，没有用于安装位置决定单元的钻孔，并且也没有安装连接器托架，所以无
法使用。
※ 将圆型供料器安装在主机上时，需要先将位置决定单元安装在主机台架上。
1) 可以在台架的左右 2 处安装带台车圆型供料器。
统一更换台车规格时，需要将安装统一更换台车的圆型供料器一侧的 FS_PLATE 取下。取下
时使用六角扳手。
※不使用带台车圆型供料器，而使用其他供料器类时，请安装上 FS_PLATE。
主机为统一更换台车规格时，要先将统一更换台车安装在主机上。安装方法请参考『13-4 统
一更换台车』的『（ 1）安装步骤』的『（ 2）～（6）』。
FS PLATE L
FS PLATE R
螺丝 M4
左侧 4 处
右侧 3 处
对应带台车圆型供料器
统一更换台车
连接器板
位置决定单元固定用钻孔
第 2 部 功能详解篇 第 13 章 选项组件
13-6
在安装带台车圆型供料器一侧，需要将主机安全罩的下部罩的 2 处取下（对不安装带台车圆
型供料器的一侧，请不要将下部罩取下）。 取下时，请使用六角扳手。
※不使用带台车圆型供料器，而使用其他供料器类时，请更换安装 FS_PLATE。
2) 请确认台架上没有元件等异物。
※请务必确认台架上没有垃圾等异物。
夹入异物时，就不能正确固定位置决定单元，可能对供给位置的精度造成影响。
安全罩
（内侧视图）
下部罩左
下部罩右
螺丝（M4）
各 3 处
