第 2 部 功能详解篇 第 13 章 选项组件
13-5
(1) 安装步骤
※ 统一更换台车规格时，需要台架在升起的状态，将统一更换台车安装在主机上。
※ 用于安装带台车圆型供料器的统一更换台车，需是对应圆型供料器的统一更换台车。未对应
的统一更换台车，没有用于安装位置决定单元的钻孔，并且也没有安装连接器托架，所以无
法使用。
※ 将圆型供料器安装在主机上时，需要先将位置决定单元安装在主机台架上。

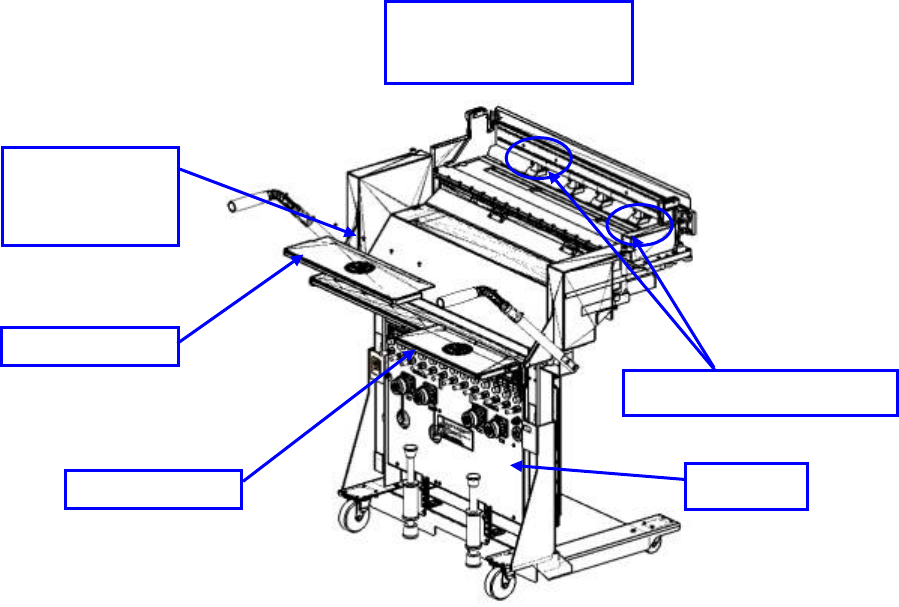

1) 可以在台架的左右 2 处安装带台车圆型供料器。
统一更换台车规格时，需要将安装统一更换台车的圆型供料器一侧的 FS_PLATE 取下。取下
时使用六角扳手。
※不使用带台车圆型供料器，而使用其他供料器类时，请安装上 FS_PLATE。
主机为统一更换台车规格时，要先将统一更换台车安装在主机上。安装方法请参考『13-4 统
一更换台车』的『（ 1）安装步骤』的『（ 2）～（6）』。
FS PLATE L
FS PLATE R
螺丝 M4
左侧 4 处
右侧 3 处
对应带台车圆型供料器
统一更换台车
连接器板
位置决定单元固定用钻孔
第 2 部 功能详解篇 第 13 章 选项组件
13-6

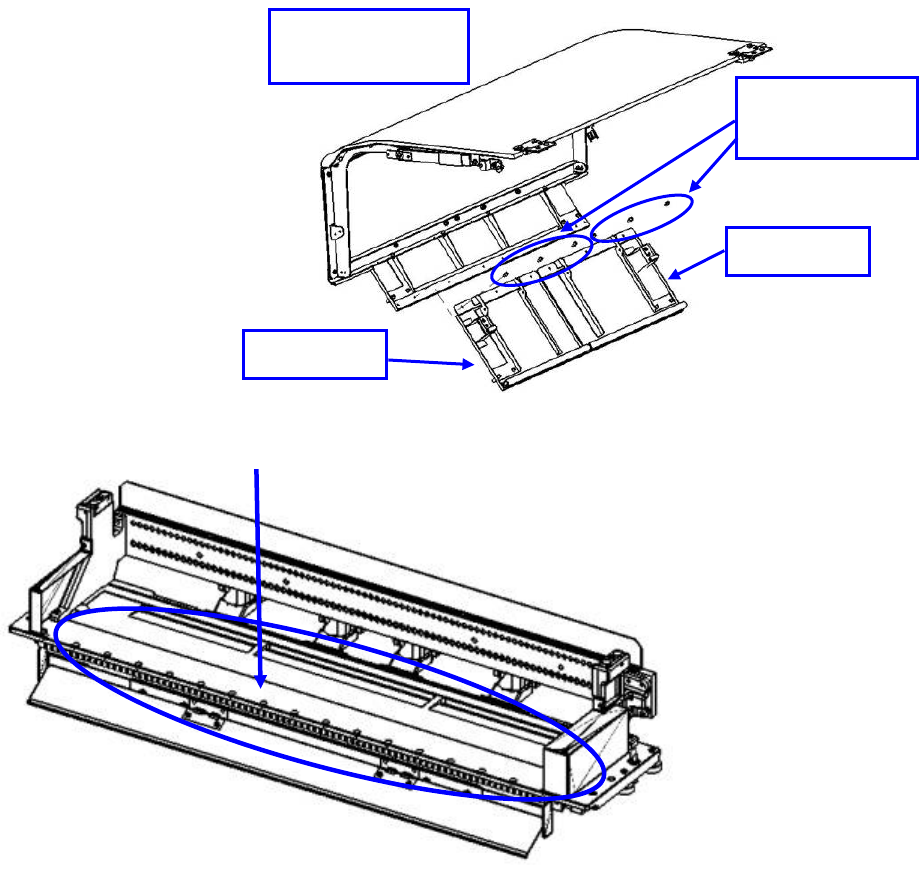

在安装带台车圆型供料器一侧，需要将主机安全罩的下部罩的 2 处取下（对不安装带台车圆
型供料器的一侧，请不要将下部罩取下）。 取下时，请使用六角扳手。
※不使用带台车圆型供料器，而使用其他供料器类时，请更换安装 FS_PLATE。
2) 请确认台架上没有元件等异物。
※请务必确认台架上没有垃圾等异物。
夹入异物时，就不能正确固定位置决定单元，可能对供给位置的精度造成影响。
安全罩
（内侧视图）
下部罩左
下部罩右
螺丝（M4）
各 3 处
第 2 部 功能详解篇 第 13 章 选项组件
13-7
3) 在台架上安装位置决定单元。
可以安装的位置有 2 处。
将位置决定单元的固定螺丝对准台架固定板的钻孔进行固定。请将位置决定单元的 2 处锁紧支架的边
缘，安装卡入台架锁紧轴的槽内。
请确认位置决定单元与台架紧密接触，并且直立地安装。
请确认位置决定单元毫无松动地安装。
固定用钻孔
固定板
螺丝（2 处）M6
锁紧轴
锁紧支架
嵌入槽内
没有间隙
直立安装
可安装位置
