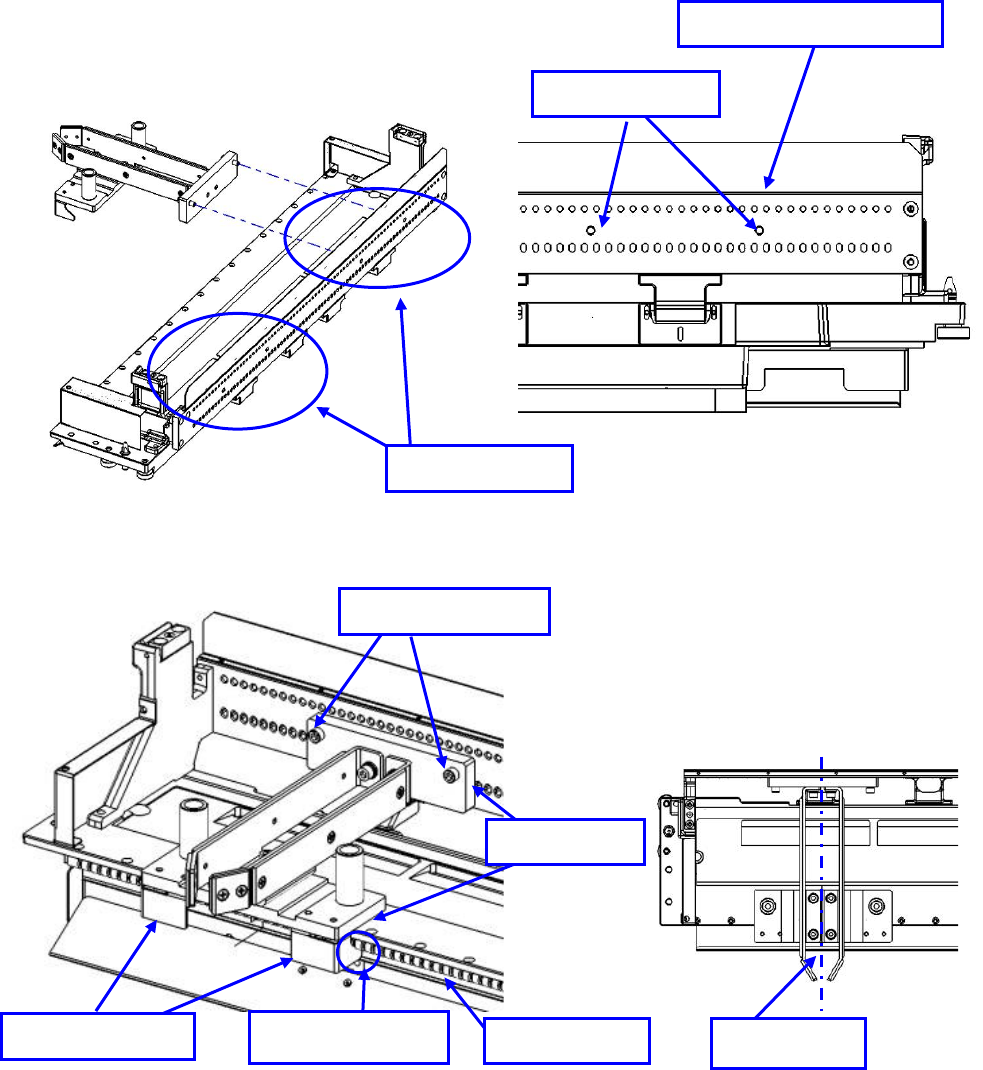

3) 在台架上安装位置决定单元。
可以安装的位置有 2 处。
将位置决定单元的固定螺丝对准台架固定板的钻孔进行固定。请将位置决定单元的 2 处锁紧支架的边
缘，安装卡入台架锁紧轴的槽内。
请确认位置决定单元与台架紧密接触，并且直立地安装。
请确认位置决定单元毫无松动地安装。
固定用钻孔
固定板
螺丝（2 处）M6
锁紧轴
锁紧支架
嵌入槽内
没有间隙
直立安装
可安装位置
第 2 部 功能详解篇 第 13 章 选项组件
13-8

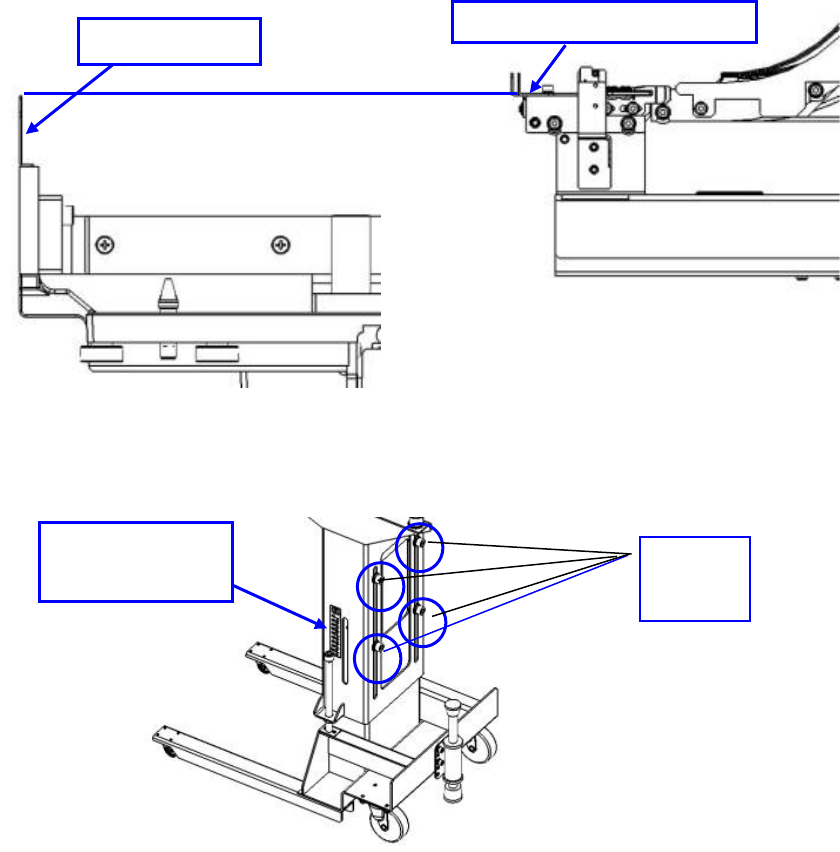

4) 统一更换台车规格时，请确认台架已升起。
接下来，调整带台车圆型供料器的高度。
调整带台车圆型供料器的 高度，使得台架的 编号牌的边缘与带台车圆型供料器的
PP_ADJUSTER 上面（B 部）处于同一高度。
※台车框的两边有刻度标识，是高度调整大致的参考，正确的设置高度是使编号牌与
PP_ADJUSTER 的高度平齐。
调整高度时，先应拧松台车的 4 个螺丝。
PP_ADJUSTER
编号牌
螺丝
M10
刻度标识
（大致的参考）
第 2 部 功能详解篇 第 13 章 选项组件
13-9

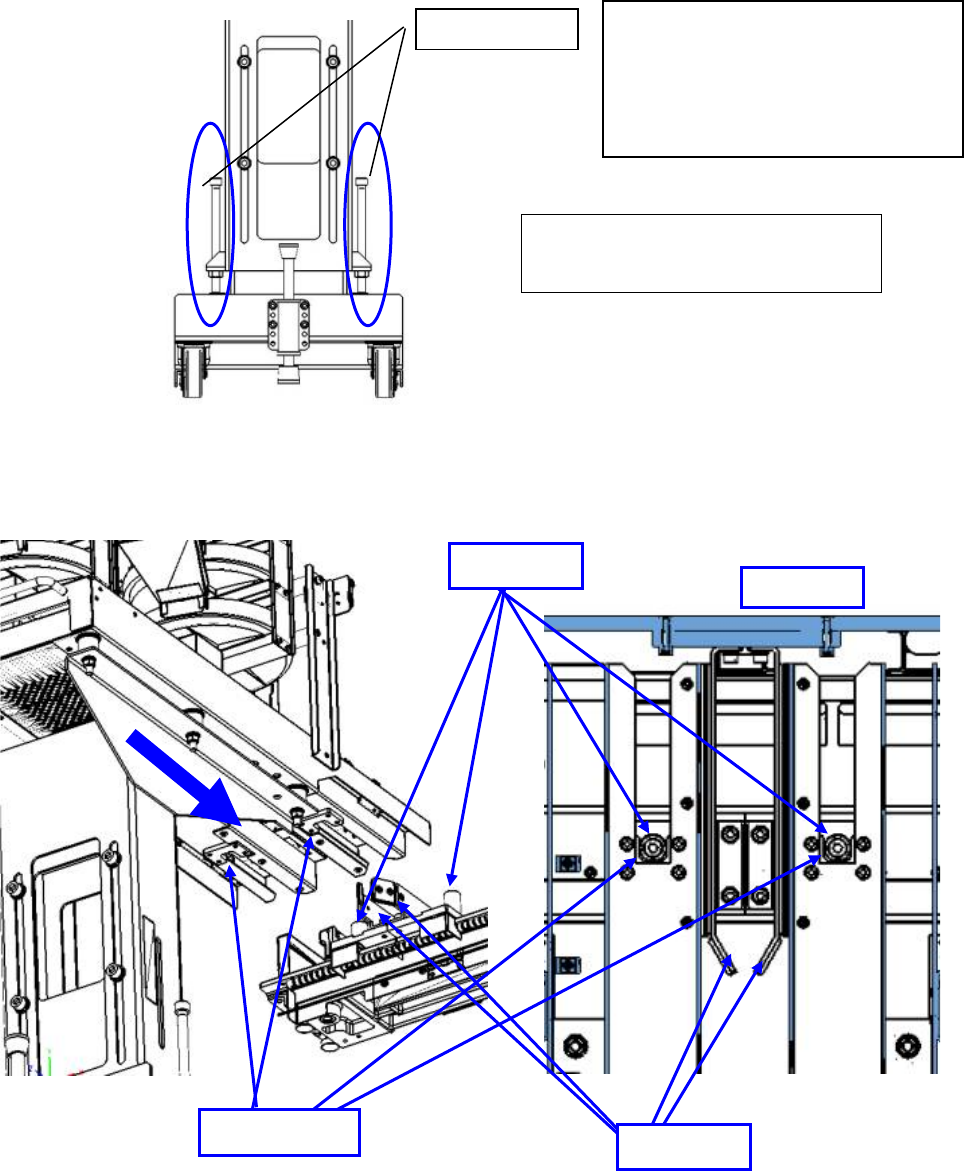

旋转侧面的螺丝，调整高度。
5) 接下来，使带台车圆型供料器沿着位置决定单元的导块，缓慢插入接触到 2 处 U 字金属片位
置决定单元的支柱处。
顺时针旋转螺丝。
→台车升高。
逆时针旋转螺丝。
→台车降低。
螺丝 M12
※在调整高度时，请均等地旋转调节
两侧的螺丝。
上截面图
U 字形金属片
导块
支柱
