第 2 部 功能详解篇 第 13 章 选项组件 13 - 14 13 -1- 4 散装供料器 注意 如在 XY 轴或 Head 正在动作时进 行更换， 散装供料器可能会 接触到动作元 件，危及人身或 损坏装置。 XY 轴和 Head 正 在动作时，请 绝对不要更换 散装 供料器。 请务必打开安全 护罩后再进行更 换。 将生产中必要的 供料器安装到生 产程序所指定 的位置后， 在剩余的供料器 之 间所有未安装供 料器的位置上， 要安装上不…
第 2 部 功能详解篇 第 13 章 选项组件
13-13
13-1-3 带式供料器（8mm～72mm、88mm(特殊订货)）
注意
在
XY
轴或
Head
正在动作时更换供料器，带式供料器可能会接触到动作中
的元件，危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换带式供料器。
请务必打开安全护罩后再更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。
(1) 安装步骤
1) 将「带式供料器①」的底面放置在「供料器台架②」上。
2) 滑动「带式供料器①」，以「安装板B⑦」作为导板，对准「带式供料器底面的导板销」，将
「带式供料器前面的定位销⑥」插入「安装板③」的定位孔。
此时，为了将「锁定支架⑨」对准「锁定轴⑧」的 V 型槽，轻轻地拉动「解锁杆⑩」，将供料
器的前面顶在「安装板」上，然后放开「解锁杆」，用锁紧支架夹紧锁紧轴，并固定带式供料
器。
◆ 此时，带式供料器前面的「定位销」插入孔上方的「位置标签④」的号码，即表示带式供料
器的安装位置。
请确认带式供料器是否悬浮或倾斜。
(2) 拆卸步骤
一边拉动「解锁杆⑩」，一边径直向后拉「带式供料器①」，将其卸下。
10
8
2
9
6
3
4
7
1
注意:
如果纸带的残留部分(元件供给后从
带式供料器排出的带子)向上翘，挂
在带式供料器的支撑部时，有可能造
成带式供料器送给不良。因此请确认
残带的排出情况。
注意:
第 2 部 功能详解篇 第 13 章 选项组件
13-14

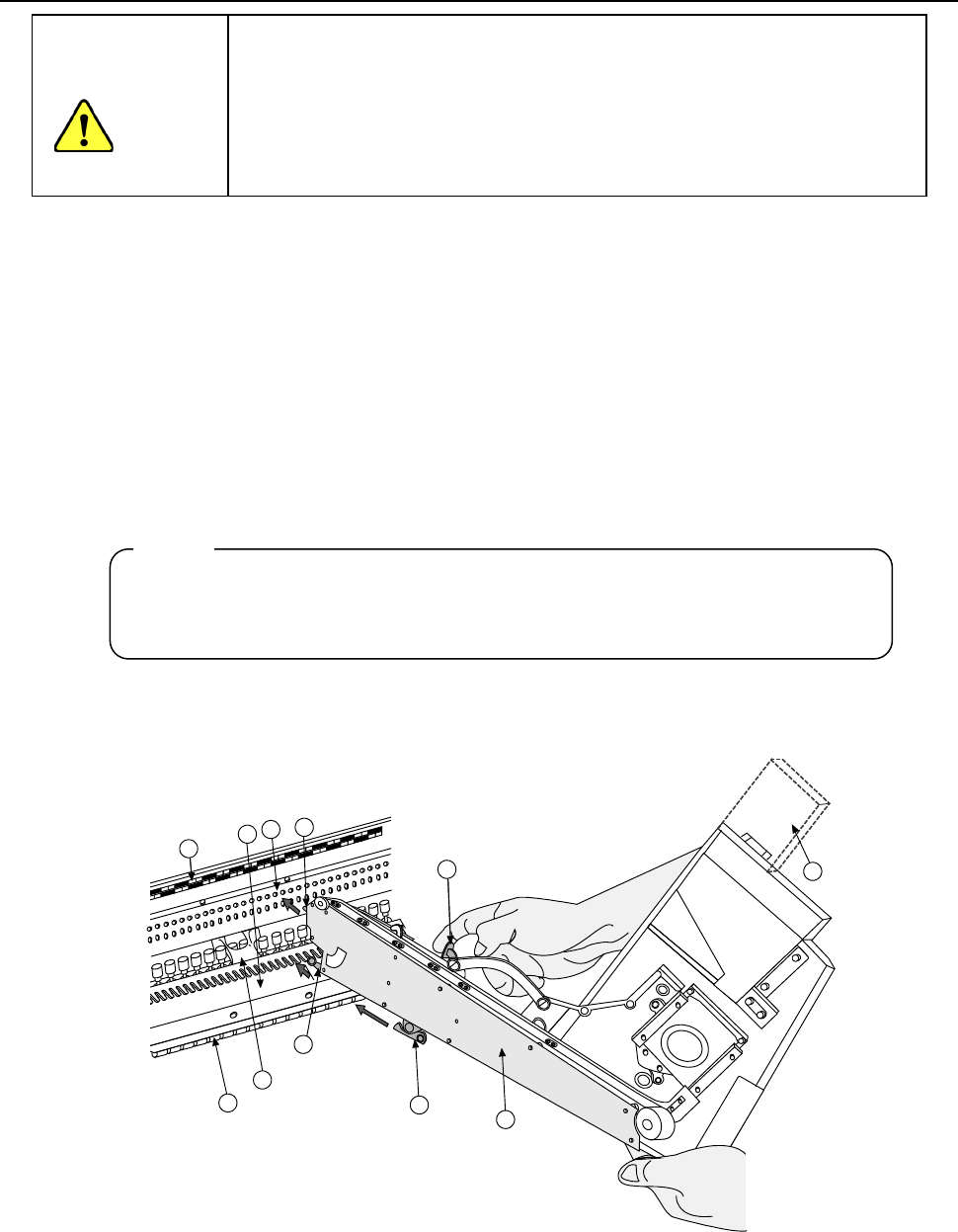

13-1-4 散装供料器
注意
如在
XY
轴或
Head
正在动作时进行更换，散装供料器可能会接触到动作元
件，危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换散装供料器。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。
(1) 安装步骤
1) 将「散装供料器①」的底面放置在「供料器台架②」上。
2) 滑动「散装供料器①」，以「安装板B⑦」作为导板，对准「带式供料器」底面的「导板销」，
将「散装供料器前面的定位销」插入「安装板③」的定位孔。
此时，为了将「锁定支架⑨」对准「锁定轴⑧」的V型槽，在用「解锁杆⑩」解除肘节夹紧的
状态下，将散装供料器的前面顶在固定板上，用解锁杆将锁紧支架和锁紧轴以肘节夹紧的方
式夹紧，固定散装供料器。
◆ 此时，散装供料器前面的「定位销」插入孔上方的「位置标签④」的号码，即表示散装供
料器的安装位置。
1) 请确认散装供料器是否悬浮或倾斜。
2) 务必将外壳支架固定在后侧后再使用。
3) 不能在已安装了「EIAJ 外壳⑪」的状态下在后侧的台上进行安装。
(2) 拆卸步骤
用「解锁杆⑩」解除肘节夹紧，向后拉「散装供料器①」，将其卸下。
9
6
7
8
2
4
10
5
3
1
11
注意:
第 2 部 功能详解篇 第 13 章 选项组件
13-15
13-1-5 管式供料器（杆式送料器）
注意
如在
XY
轴或
Head
正在动作时进行更换，管式供料器（杆式送料器，下同）
可能会接触到动作元件，危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换管式供料器。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以保
证没有手或手指伸入的间隙，确保安全。
(1) 安装步骤
1) 将「管式供料器①」的底面放置在「送料台②」上。
2) 滑动「管式供料器①」，以「安装板B⑦」作为导板，对准带式供料器底面的导板销，将带式
供料器前面的定位销插入「安装板③」的定位孔。此时，为了将「锁定支架⑨」对准「锁定轴
⑧」的V型槽，在「肘节夹紧杆⑩」解除状态下，将管式供料器前面顶在「固定板」上，用肘
节夹紧的方式来固定管式供料器。
◆ 此时，管式供料器前面的「定位销」插入孔上方的「位置标签④」的号码，即表示管式供
料器的安装位置。
3) 将电源线的「插头⑪」对准并插入「插座⑫」的「电源供给部⑬」(白点在右)，直至发出咔嚓
声。
(2) 拆卸步骤
1) 向靠近自己的方向拉动电源线的「插头⑪」的滑动部，卸下连接器。
2) 解除肘节夹紧，径直向后拉「管式供料器①」，将其卸下。
请务必拿住管式供料器主机的底部。
如果仅拿住上部，会导致弹簧板的破损。
5
4
2
3
8
7
1
9
11
10
固定
解除
取外し
取付け
注意:
拆卸
安装
