Instruc ţ iuni de utilizare SIPLACE SX1/SX2 3 Date tehnice ş i subansambluri Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 3.3 Dimensiuni ş i greutate 105 3.3.5 Centrul de greut ate 3.3.5.1 Centrul de greut ate a a…
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.3 Dimensiuni şi greutate Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
104
3.3.4 Razele de manevrare ale cărucioarelor de componente la SIPLACE SX1/SX2
3

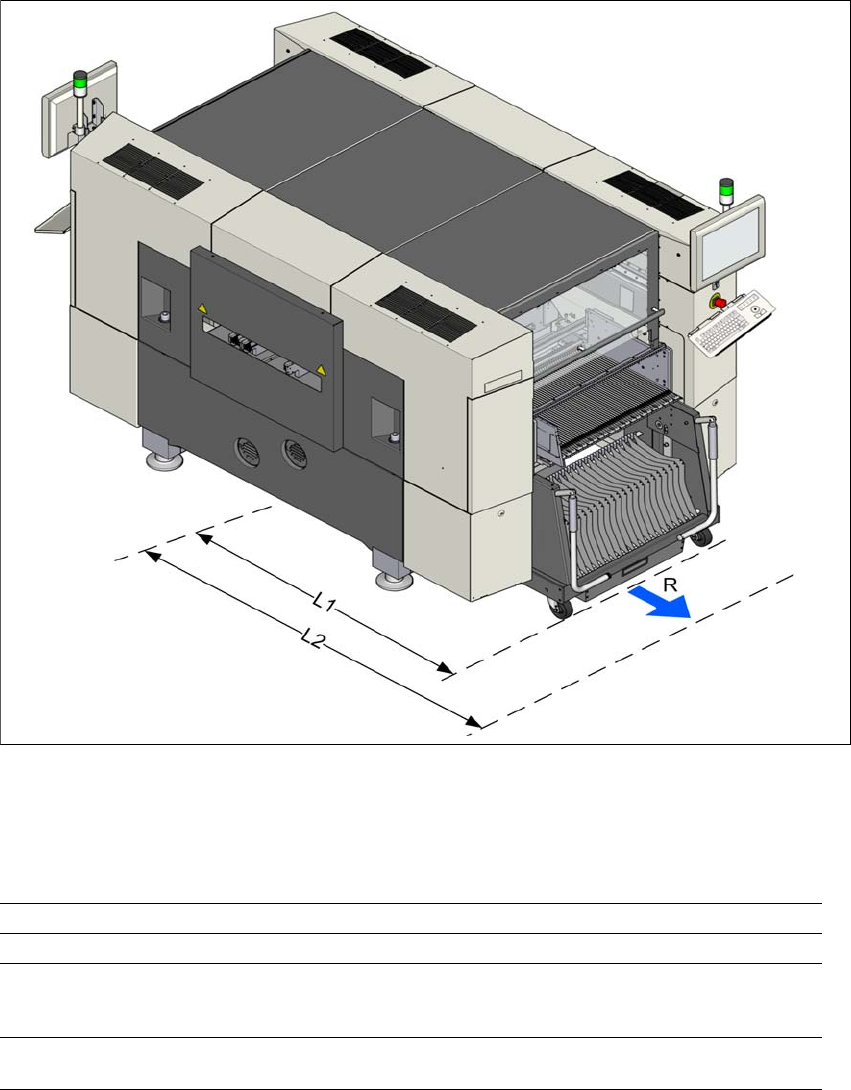

Fig. 3.3 - 3 Razele de manevrare ale cărucioarelor de componente la automatele SX1/SX2
Razele de manevrare R ale cărucioarelor de componente la automatele SX1/SX2 sunt de:
3
3
Locaţia 1 (exterior) Locaţia 2 (interior)
Raza de manevrare R 760 mm 760 mm
Distanţa L1: de la mijlocul maşi-
nii până la muchia exterioară a
căruciorului cu componente
1300 mm 1175 mm
Distanţa L2: de la mijlocul maşi-
nii până la perete
2060 mm 1935 mm
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.3 Dimensiuni şi greutate
105
3.3.5 Centrul de greutate
3.3.5.1 Centrul de greutate a automatului SX1/SX2
3
Fig. 3.3 - 4 Centrul de greutate a automatelor SX1/SX2 în milimetri
Coordonata X 0 mm
Coordonata Y 0 mm
Coordonata Z 738,5 mm
Aceste coordonate ale centrului de greutate sunt valabile pentru automatele cu o înălţime a trans-
portorului de PCB-uri de 900 mm.
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.4 Vederi generale ale subansamblurilor Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
106
3.4 Vederi generale ale subansamblurilor
3.4.1 Vedere de generală asupra subansamblurilor SIPLACE SX2
3
3

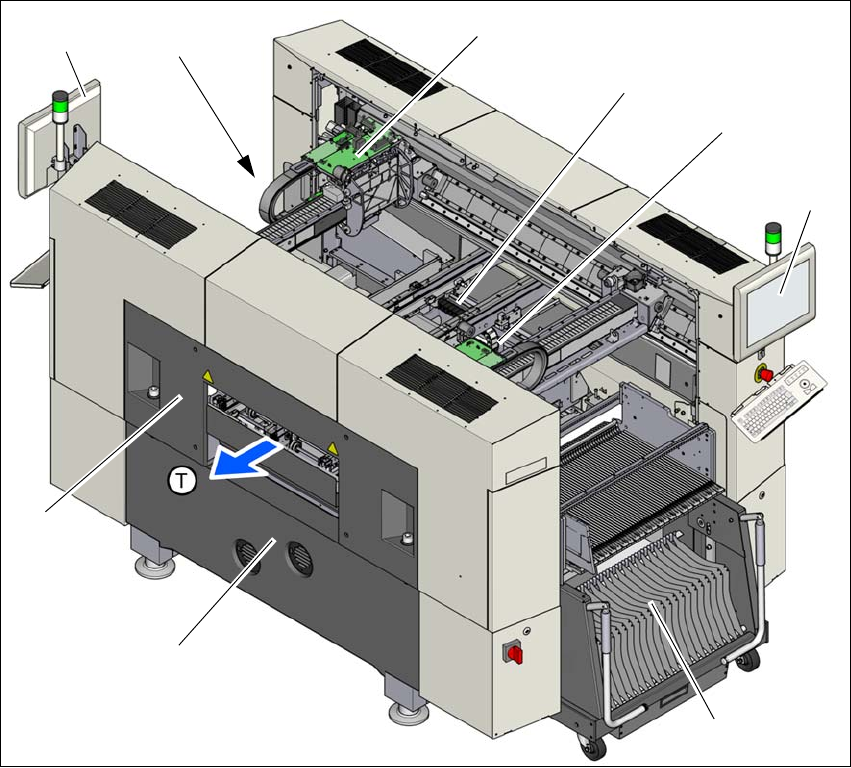

Fig. 3.4 - 1 Automat SX2 - Vedere generală a subansamblurilor
(1) Modul de bază
(2) Modul robot
(3) Portalul 2 cu capul de plantare
(4) Transportor plăci cu circuite (transportor simplu sau dublu)
(5) Portalul 1 cu capul de plantare
(6) Monitor cu tastatură (2x)
(7) Cărucior cu componente la locaţia 1
(8) Locaţia 2 cu dispozitiv de tracţiune, dispozitiv de tăiere benzi, canal de dirijare bandă goală
(T) Direcţia de transport a plăcilor de circuite
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
