Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.4 Vederi generale ale subansamblurilor
107
3.4.2 Vedere de generală asupra subansamblurilor SIPLACE SX1
3
3

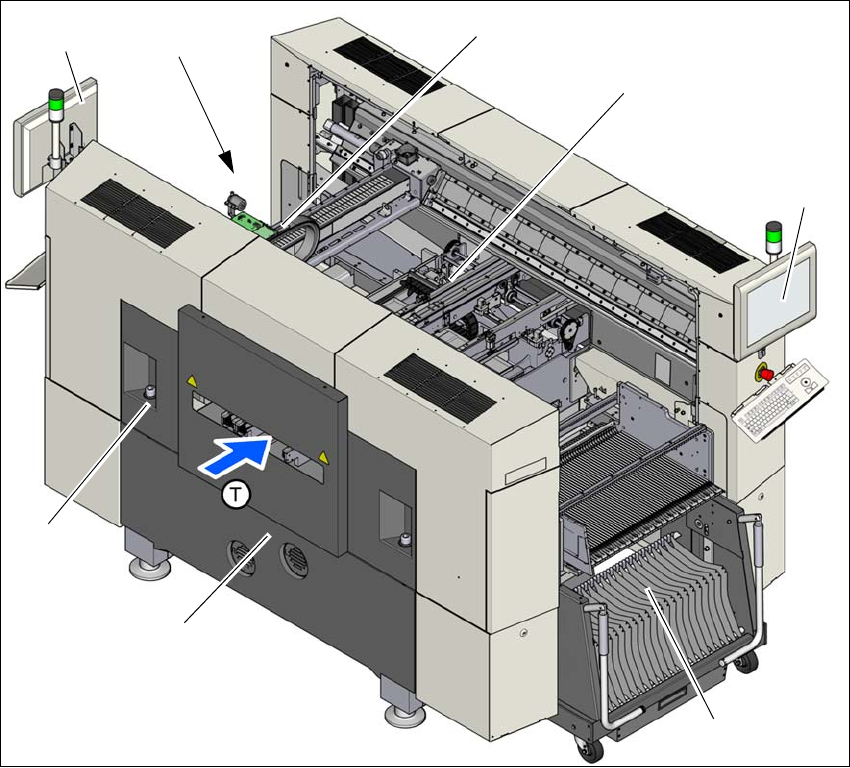

Fig. 3.4 - 2 Automat SX1 - Vedere generală a subansamblurilor
(1) Modul de bază
(2) Modul robot
(3) Portalul 1 cu capul de plantare
(4) Transportor plăci cu circuite (transportor simplu sau dublu)
(5) Monitor cu tastatură (2x)
(6) Locaţia 2 cu cărucior cu componente
(7) Locaţia 1 cu dispozitiv de tracţiune, dispozitiv de tăiere benzi, canal de dirijare bandă goală
(T) Direcţia de transport a plăcilor de circuite
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.5 Cap de plantare Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
108
3.5 Cap de plantare
3.5.1 SIPLACE SpeedStar C&P20 pentru plantare Very High Speed
3
Fig. 3.5 - 1 SIPLACE SpeedStar - Grupe funcţionale partea 1
(1) Acţionare DP, 20 acţionări
(2) Placa "Cerc de fixare senzor de vid"
(3) Racord de aer comprimat pentru cele 20 tuburi Venturi ale cercului de preluare/plantare şi fi-
xare
(4) Conductă pentru aerul evacuat al supapei de reglare a presiunii (7)
(5) Cilindru de rapel
(6) Motor Z (motor liniar)
(7) Supapă de reglare a presiunii
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.5 Cap de plantare
109
3
Fig. 3.5 - 2 SIPLACE SpeedStar - Grupe funcţionale partea 2
(1) Camera componentelor C&P, tip 23, 6 x 6, digitală
(2) Placa distribuitorului intermediar
(3) Motorul stelei
(4) Mâner
(5) Detector de componente
(6) Stea cu 20 pipete
