Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.5 Cap de plantare
111
3.5.1.2 Date tehnice SIPLACE SpeedStar (C&P20)
3

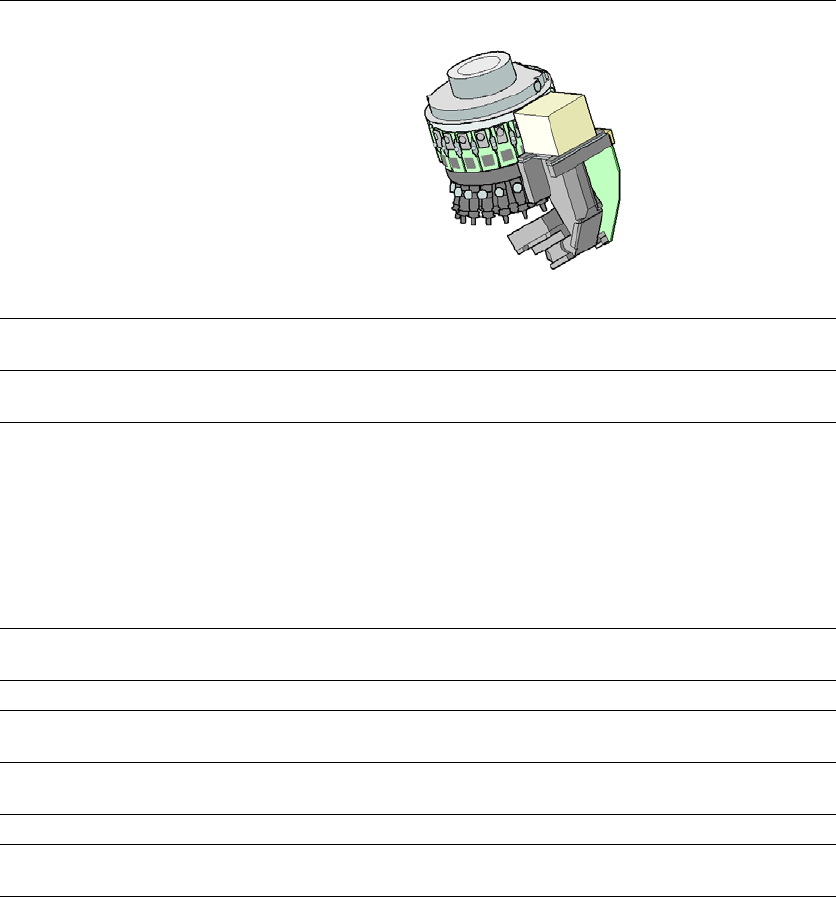

SIPLACE SpeedStar (C&P20)
cu tipul de cameră de com-
ponente 23
cu tipul de cameră de compo-
nente 41
Gama de componente
*a
*)a Vă rugăm să aveţi în vedere faptul că gama de componente plantabile este dependentă şi de geometria
pad-urilor, standardele specifice clientului, toleranţele de ambalare a componentelor şi toleranţele com-
ponentelor.
01005 până la 2220, Melf,
SOT, SOD
03015 mm până la 2220, Melf,
SOT, SOD, Bare-Die, Flip-Chip
Specificaţii componente
înălţime max.
raster min. picioruşe
lăţime min. picioruşe
raster min. bile
diametru min. bile
dimensiuni min.
dimensiuni max.
greutate max.
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 mm x 0,2 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Forţă de aplicare progra-
mabilă
1,5 - 4,5 N 1,5 - 4,5 N
Tipuri de pipete 10xx, 11xx, 12xx 10xx, 11xx, 12xx
Precizie X/Y
*b
*)b Valorile preciziei sunt evidenţiate în cadrul recepţiei maşinii şi corespund condiţiilor specificate în furnitură
şi caracteristicilor maşinii SIPLACE livrate.
± 41 µm / 3σ
± 55 µm / 4σ
± 41 µm / 3σ
± 55 µm / 4σ
Precizie unghiulară ± 0,5° / 3σ
± 0,7° / 4σ
± 0,5° / 3σ
± 0,7° / 4σ
Nivele de iluminare 5 5
Posibilităţi de reglare a
nivelelor de iluminare
256
5
256
5
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.5 Cap de plantare Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
112
3.5.1.3 Senzorul pentru recipientul de componente rebutate
3
3.5.2 Pompă de vid
3.5.2.1 Indicaţii de siguranţă pentru pompa de vid
3
3.5.3 Descriere
Fiecare cap Collect&Place dispune de un generator de vacuum propriu, care alimentează cercul
de fixare şi cercul de plantare cu vacuumul necesar. Generatoarele de vacuum ale capetelor de
plantare funcţionează după principiul Venturi. Prin utilizarea unei pompe de vid, consumul de aer
comprimat poate fi redus substanţial în cazul capului SpeedStar (C&P20). O pompă de vid poate
alimenta până la două capete SpeedStar (C&P20). Astfel se poate implementa maxim o singură
pompă de vid. Costurile de exploatare curentă se reduc în funcţie de costurile energiei.
3
3
INDICAŢIE
În cazul utilizării unui cap SpeedStar, vă recomandăm să instalaţi senzorul opţional pentru
recipientul de componente rebutate. (Vezi şi secţiunea 6.7
, pagina 334)
AVERTIZARE
Respectaţi instrucţiunile de siguranţă din manualul de utilizare livrat.
INDICAŢIE
Valorile pentru consumul de aer comprimat veţi găsi în paragraful 3.2.4
, pagina 100.
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.5 Cap de plantare
113
3.5.4 SIPLACE MultiStar CPP
3
Fig. 3.5 - 3 SIPLACE MultiStar - vedere din faţă, grupe funcţionale partea 1
(1) Stea cu 12 segmente
(2) Segment cu acţionare DP integrată
(3) Motor cu cuplu constant pentru acţionarea stelei
(4) Placa distribuitorului intermediar
(5) Placă pentru comanda celor 12 acţionări DP
(6) Racord de aer comprimat pentru tuburile Venturi ale cercului de preluare/plantare şi fixare
