3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.6 Sistemul de portaluri Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
126
3.6 Sistemul de portaluri
Sistemul de portaluri al maşinilor SIPLACE SX1/SX2 este un aşa numit portal H. Constă din două
axe Y, antrenate pe ambele laturi de motoare liniare. Axa X este acţionată printr-un motor liniar.
Portalul H rulează pe un lagăr fix şi un lagăr mobil, pe suprafeţele de rulare a ambelor axe Y. Su-
prafeţele de rulare sunt înclinate cu 45° spre portal. Sub suprafeţele de rulare se găsesc riglele
liniare ale sistemului de măsurare al axei Y. La SIPLACE SX portalurile au o construcţie identică,
şi pot fi echipate cu una sau două portaluri. La SIPLACE SX2 portalurile 1 şi 2 sunt montate rotite
cu 180°. Capetele de plantare sunt montate pe partea interioară a portalului.
3.6.1 Poziţia portalurilor
3

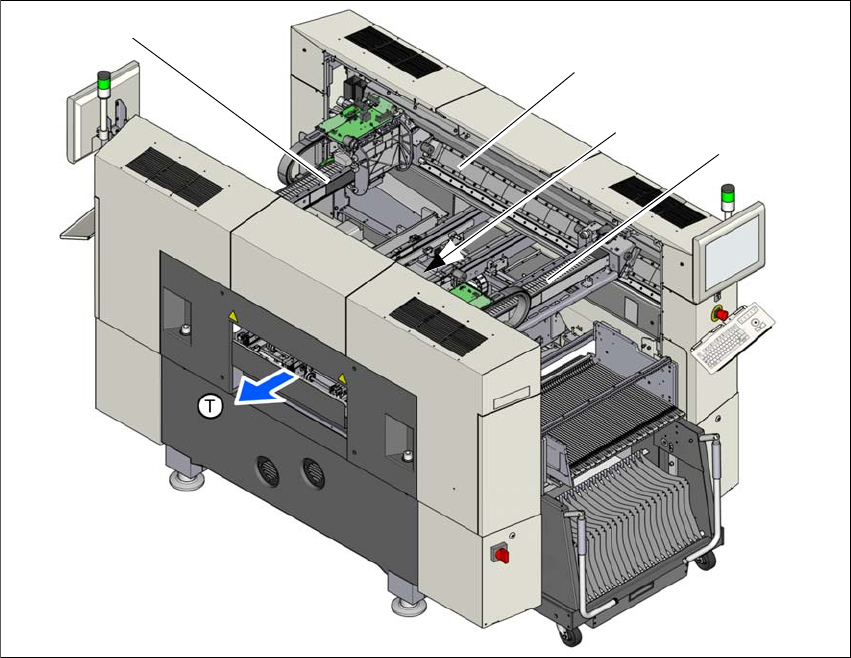

Fig. 3.6 - 1 Poziţia poralelor la automatul SX2
(1) Axa X, portal 1
(2) Axa Y, portal 1 şi portal 2
(3) Axa Y, portal 1 şi portal 2 (acoperită)
(4) Axa X, portal 2
(T) Direcţia de transport a plăcilor de circuite
(1)
(2)
(4)
(3)
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.6 Sistemul de portaluri
127
3.6.2 Structura axei X
3
Fig. 3.6 - 2 Structura axei X - vederea suportului capului
(1) Suportul capului cu motor liniar X (partea primară)
(2) Motor liniar Y 2 cu rulment fix (parte primară) şi ventilator
(3) Sistem de ghidare cumagnet permanent (partea secundară a motorului liniar X)
(4) Lanţ port-cablu
(5) Placa capului cu Head Control Unit
(6) Motor liniar Y 1 cu rulment mobil (parte primară) şi ventilator
(4)
(3)
(1)
(5)
(2)
(6)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.6 Sistemul de portaluri Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
128
3
Fig. 3.6 - 3 Structura axei X - vederea suportului capului
(1) Motor liniar Y 1 cu rulment mobil (parte primară) şi ventilator
(2) Placa capului cu Head Control Unit
(3) Motor liniar Y 2 cu rulment mobil (parte primară) şi ventilator
(4) motor liniar X (partea primară)
(5) Interfaţă portal axa X
(6) Interfaţă portal axa Y
(7) Modul senzor
(2)
(1)
(3)
(4)
(5)
(7)
(6)
