Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.6 Sistemul de portaluri
127
3.6.2 Structura axei X
3

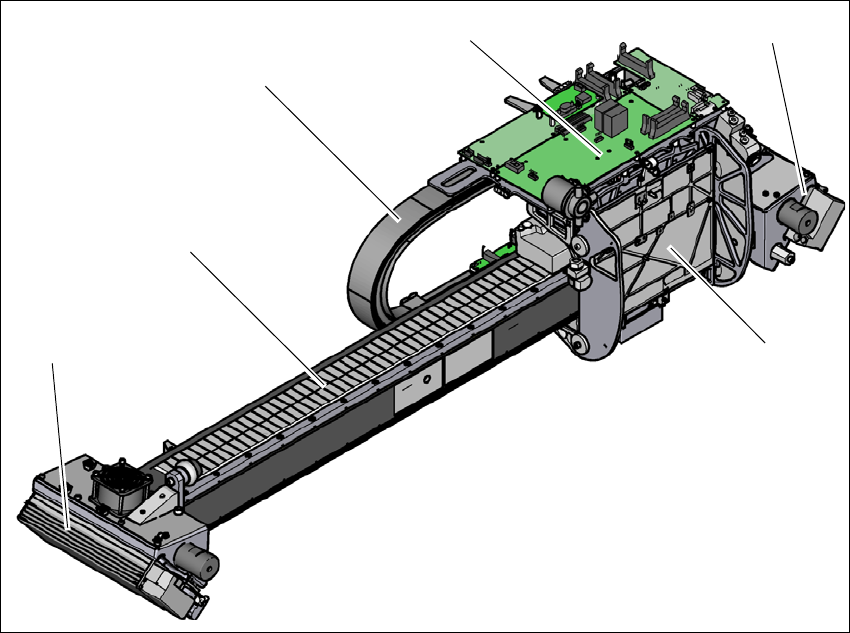

Fig. 3.6 - 2 Structura axei X - vederea suportului capului
(1) Suportul capului cu motor liniar X (partea primară)
(2) Motor liniar Y 2 cu rulment fix (parte primară) şi ventilator
(3) Sistem de ghidare cumagnet permanent (partea secundară a motorului liniar X)
(4) Lanţ port-cablu
(5) Placa capului cu Head Control Unit
(6) Motor liniar Y 1 cu rulment mobil (parte primară) şi ventilator
(4)
(3)
(1)
(5)
(2)
(6)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.6 Sistemul de portaluri Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
128
3

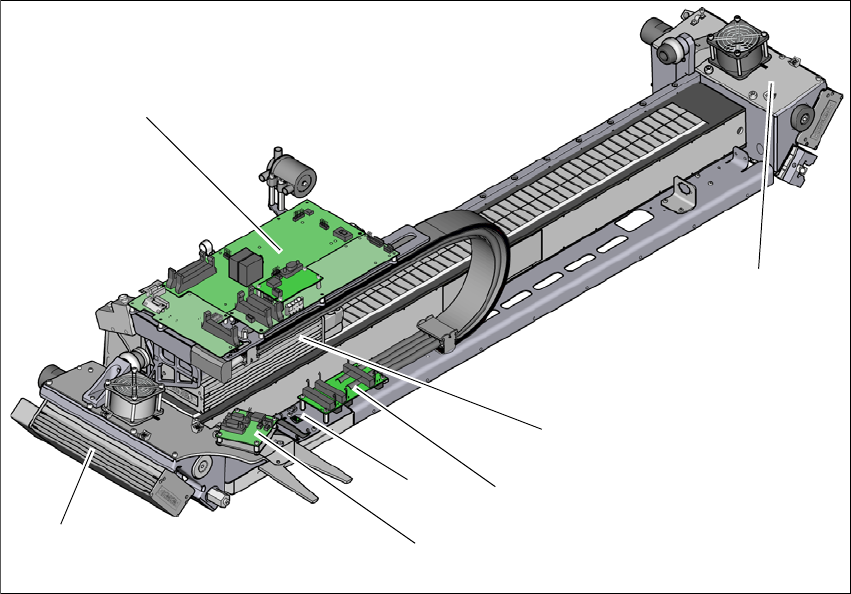

Fig. 3.6 - 3 Structura axei X - vederea suportului capului
(1) Motor liniar Y 1 cu rulment mobil (parte primară) şi ventilator
(2) Placa capului cu Head Control Unit
(3) Motor liniar Y 2 cu rulment mobil (parte primară) şi ventilator
(4) motor liniar X (partea primară)
(5) Interfaţă portal axa X
(6) Interfaţă portal axa Y
(7) Modul senzor
(2)
(1)
(3)
(4)
(5)
(7)
(6)
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.6 Sistemul de portaluri
129
3
Fig. 3.6 - 4 Structura axei X - vedere de jos
(1) Cameră plăci cu circuite
(2) Unitate de citire
(3) Sistem de măsurare lungimi (pe partea inferioară a portalului)
Axa X este acţionată de un motor liniar. Partea secundară a acţionării este alcătuită dintr-un mag-
net permanent şi este montată la braţul portalului, iar partea primară este fixată prin şuruburi la
suportul capului. Suportul capului a fost construit astfel ca să poate să susţină toate capetele plan-
tare - una dintre indiciile flexibilităţii ridicate realizate de automatele.
