Instruc ţ iuni de utilizare SIPLACE SX1/SX2 3 Date tehnice ş i subansambluri Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 3.8 Sistem de vizualizare 143 3.8.4 Camera pentru PCB- uri, tip 34, digital ă 3.8.4.1 Struc…
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.8 Sistem de vizualizare Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
142
3.8.3 Camera staţionară a componentelor P&P, tip 33, 55 x 45, digitală
Cod articol 119818-xx cameră staţionară, tip 33
3.8.3.1 Structură
3

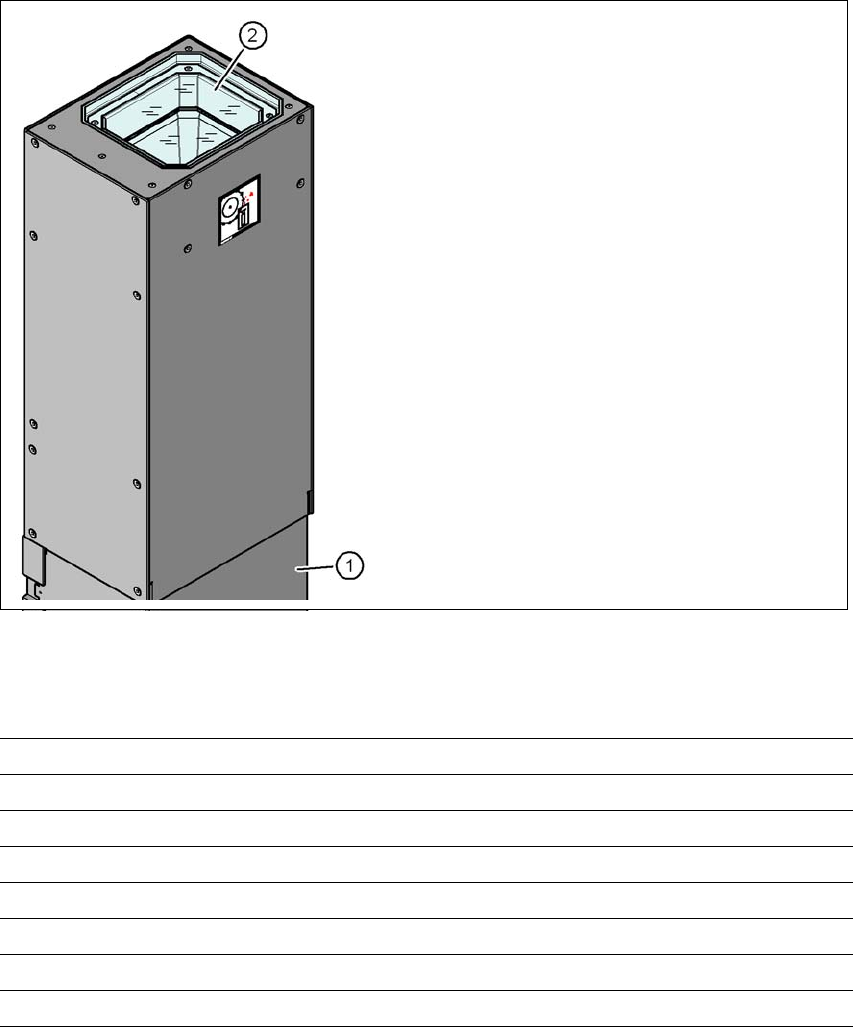

Fig. 3.8 - 2 Structura camerei staţionare a componentelor P&P, tip 33, 55 x 45, digitală
3.8.3.2 Date tehnice
3
3
(1) Carcasa camerei cu camera integrată şi
amplificatorul de semnal al camerei
(2) Placă de sticlă - dedesubt niveluri de ilu-
minare şi optice
Dimensiunile componentei de la 1,0 mm x 0,5 mm până la 55 mm x 45 mm
Gama de componente 0402, MELF, SO, PLCC, QFP, condensatori electrolitici, BGA
Raster pini min. 0,3 mm
Lăţime minimă picioruşe0,15 mm
Raster bile min. 0,35 mm
Diametru minim bilă 0,2 mm
Câmp vizual 65 mm x 50 mm
Tip de iluminare Lumină directă (6 nivele liber programabile)
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.8 Sistem de vizualizare
143
3.8.4 Camera pentru PCB-uri, tip 34, digitală
3.8.4.1 Structură
3

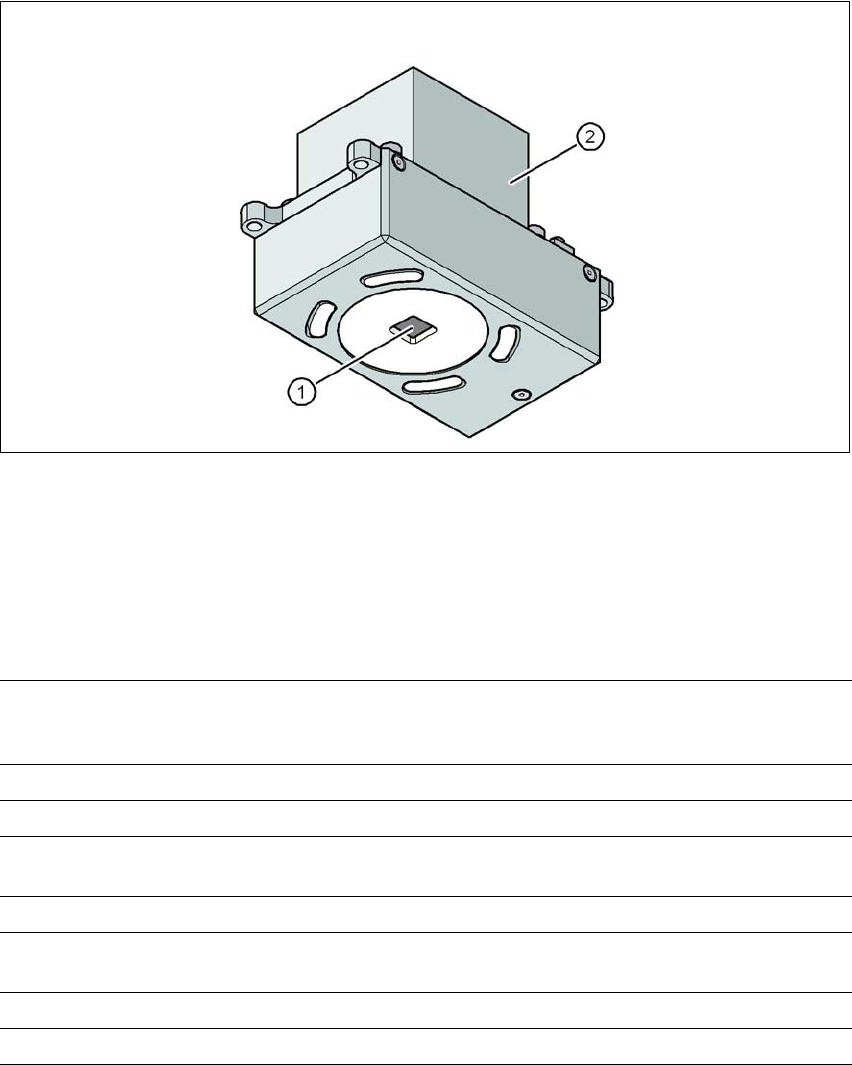

Fig. 3.8 - 3 Camera pentru PCB-uri, tip 34, digitală
(1) Sistemul optic şi iluminarea camerei PCB-urilor
(2) Amplificatorul de semnal al camerei
3.8.4.2 Date tehnice
3
Repere de ajustare a PCB-uri-
lor
Până la 3 (circuite individuale şi panouri PCB multiple),
până la 6 în cazul opţiunii "PCB lungă" (reperele opţionale sunt
generate de programul de optimizare).
Repere de ajustare locale Până la 2 per PCB (pot fi de diferite tipuri)
Bibliotecă de memorie Până la 255 tipuri de repere de ajustare per circuit individual
Procesare imagine Metoda de detectare a frontierelor (Singular Feature) pe baza
valorilor de gri
Tip de iluminare Lumină directă (3 nivele liber programabile)
Timp de identificare per
reper/marcaj de rebutare
20 ms - 200 ms
Câmp vizual 5,78 mm x 5,78 mm
Distanţa faţă de planul focal 28 mm
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.8 Sistem de vizualizare Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
144
3.8.4.3 Criterii pentru reperele de ajustare
3
3.8.4.4 Criterii pentru marcajul de rebutare
3
Stabilire 2 repere
Stabilire 3 repere
Poziţie X / Y, unghi de rotire întârziere medie PCB
Suplimentar: forfecare, întârziere separat în direcţiile X şi Y
Formele reperelor Repere sintetice: cerc, cruce, pătrat, dreptunghi, diez, contur
circular, pătratic şi dreptunghiular, cruce dublă
Mostră: după plac
Suprafaţa reperului
Cupru
Staniu
Fără oxidare şi strat de protecţie a lipiturii
Boltă ≤ 1/10 din lăţimea structurală, cu contrast bun faţă de
mediu
Dimensiunile reperelor sintetice
Dimensiunea minimă X/Y pentru cerc şi dreptunghi:
Dimensiunea minimă X/Y pentru inel circular şi cadru dreptun-
ghiular:
Dimensiunea minimă X/Y pentru cruce:
Dimensiunea minimă X/Y pentru cruce dublă:
Dimensiunea minimă X/Y pentru romb:
Lăţimea minimă a cadrului pentru inel circular şi cadru dreptun-
ghiular:
Lăţimea/distanţa minimă a barelor pentru cruce, cruce dublă:
Dimensiunea maximă X/Y pentru toate formele reperelor:
Lăţimea maximă a barelor pentru cruce, cruce dublă
:
Toleranţe minime generale:
Toleranţe maxime generale:
0,25 mm
0,3 mm
0,3 mm
0,5 mm
0,35 mm
0,1 mm
0,1 mm
3 mm
1,5 mm
2% din dimensiunea nominală
20% din dimensiunea nomina-
lă
Dimensiunile modelelor
Dimensiune minimă
Dimensiune maximă
0,5 mm
3 mm
Împrejurimile reperului Nu este necesar un spaţiu liber în jurul reperului, dacă în
interiorul câmpului de căutare nu există nicio altă structură de
reper asemănătoare.
Metode - Procedeul de identificare a reperelor sintetice
- Valoare medie de gri
- Metoda histogramei
- Template Matching
Dimensiunile formelor repere-
lor, respectiv ale structurilor
Repere sintetice
Alte procedee
Dimensiunile reperelor sintetice, vezi secţiunea 3.8.4.3
Criterii
pentru reperele de ajustare, pagina 144.
min. 0,3 mm
max. 5 mm
Material de acoperire Cu acoperire bună
Timp de identificare În funcţie de metodă: 20 ms - 0,2 s
