3 Date tehnice ş i subansambluri Instruc ţ iuni de utilizare SIPLACE SX1/SX2 3.9 Modul alimentator X pentru SIPLACE SX1/SX2 Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 152 3.9.2.3 Modul aliment ator de band ă SIP…
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.9 Modul alimentator X pentru SIPLACE SX1/SX2
151
3.9.2.2 Modulul alimentator de bandă X de 8 mm
3

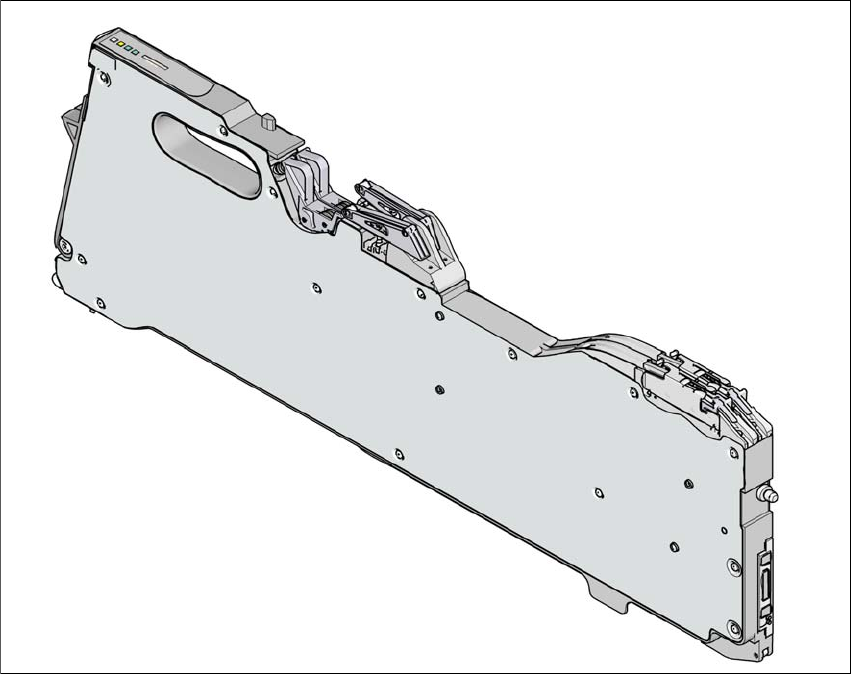

Fig. 3.9 - 4 Modulul alimentator de bandă X de 8 mm
3
Modulul alimentator de bandă X de 8 mm Cod articol 00141270-xx
Modulul alimentator de bandă X de 8 mm cu senzor
de îmbinare
Cod articol 00141290-xx
Lăţime 10,8 mm
Locaţii ocupate de modulul alimentator 1
Pasul de transport 1 mm / 2 mm / 4 mm / 8 mm
Timp de schimbare a benzii < 45 s
Timp de schimbare a modului alimentator preinstalat
la automat
≤ 8 s
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.9 Modul alimentator X pentru SIPLACE SX1/SX2 Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
152
3.9.2.3 Modul alimentator de bandă SIPLACE Smart Feeder 2x8 mm X
3
Fig. 3.9 - 5 Modul alimentator Smart Feeder 2x8 mm X
3
Modul alimentator Smart Feeder 2x8 mm X Cod articol 00141269-xx
Modul alimentator Smart Feeder 2x8 mm X cu senzor
de îmbinare
Cod articol 00141289-xx
Lăţime 22,6 mm
Locaţii ocupate de modulul alimentator 2
Pasul de transport 1 mm / 2 mm / 4 mm / 8 mm
Timp de schimbare pentru fiecare bandă < 45 s
Timp de schimbare a modului alimentator preinstalat
la automat
≤ 8 s
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.9 Modul alimentator X pentru SIPLACE SX1/SX2
153
3.9.2.4 SIPLACE Smart Feeder 8 mm X
3
Fig. 3.9 - 6 SIPLACE Smart Feeder 8 mm X
3
SIPLACE Smart Feeder 8 mm X Cod articol 00141370-xx
SIPLACE Smart Feeder 8 mm X cu senzor de îmbi-
nare
Cod articol 00141390-xx
Lăţime 10,8 mm
Locaţii ocupate de modulul alimentator 1
Pasul de transport 1 mm / 2 mm / 4 mm / 8 mm
Timp de schimbare a benzii < 45 s
Timp de schimbare a modului alimentator preinstalat
la automat
≤ 8 s
