Instruc ţ iuni de utilizare SIPLACE SX1/SX2 3 Date tehnice ş i subansambluri Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 3.9 Modul alimentator X pentru SIPLACE SX1/SX2 159 3.9.2.10 Modulul aliment ator de band ă …
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.9 Modul alimentator X pentru SIPLACE SX1/SX2 Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
158
3.9.2.9 Modulul alimentator de bandă X de 44 mm
3

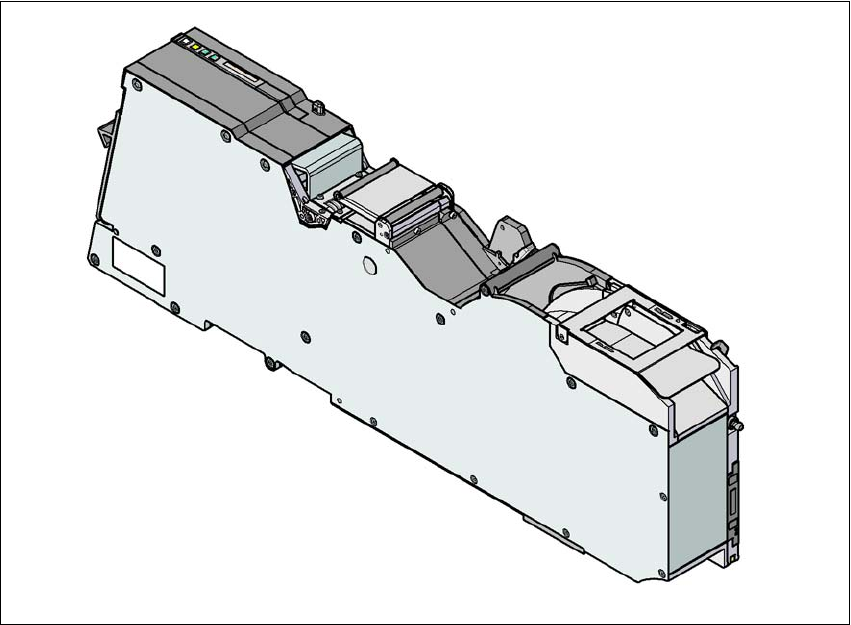

Fig. 3.9 - 11 Modulul alimentator de bandă X de 44 mm
3
3
3
3
Modulul alimentator de bandă X de 44 mm Cod articol 00141275-xx
Modulul alimentator de bandă X de 44 mm cu senzor
de îmbinare
Cod articol 00141295-xx
Lăţime 58,0
Locaţii ocupate de modulul alimentator 5
Pasul de transport de la 4 mm până la 52 mm în paşi de 4 mm
Timp de schimbare a benzii < 45 s
Timp de schimbare a modului alimentator preinstalat
la automat
≤ 8 s
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.9 Modul alimentator X pentru SIPLACE SX1/SX2
159
3.9.2.10 Modulul alimentator de bandă X de 56 mm
3
Fig. 3.9 - 12 Modulul alimentator de bandă X de 56 mm
3
3
3
Modulul alimentator de bandă X de 56 mm Cod articol 00141276-xx
Modulul alimentator de bandă X de 56 mm cu senzor
de îmbinare
Cod articol 00141296-xx
Lăţime 69,8
Locaţii ocupate de modulul alimentator 6
Pasul de transport de la 4 mm până la 64 mm în paşi de 4 mm
Timp de schimbare a benzii < 45 s
Timp de schimbare a modului alimentator preinstalat
la automat
≤ 8 s
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.9 Modul alimentator X pentru SIPLACE SX1/SX2 Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
160
3.9.2.11 Modulul alimentator de bandă X de 72 mm
3
Fig. 3.9 - 13 Modulul alimentator de bandă X de 72 mm
3
3
3
Modulul alimentator de bandă X de 72 mm cu senzor
de îmbinare
Cod articol 00141297-xx
Lăţime 81,6
Locaţii ocupate de modulul alimentator 7
Pasul de transport de la 4 mm până la 80 mm în paşi de 4 mm
Timp de schimbare a benzii < 45 s
Timp de schimbare a modului alimentator preinstalat
la automat
≤ 8 s
