3.9.5.1 Adaptorul modulului alimentator pentru Seria X cu Label Presenter
3

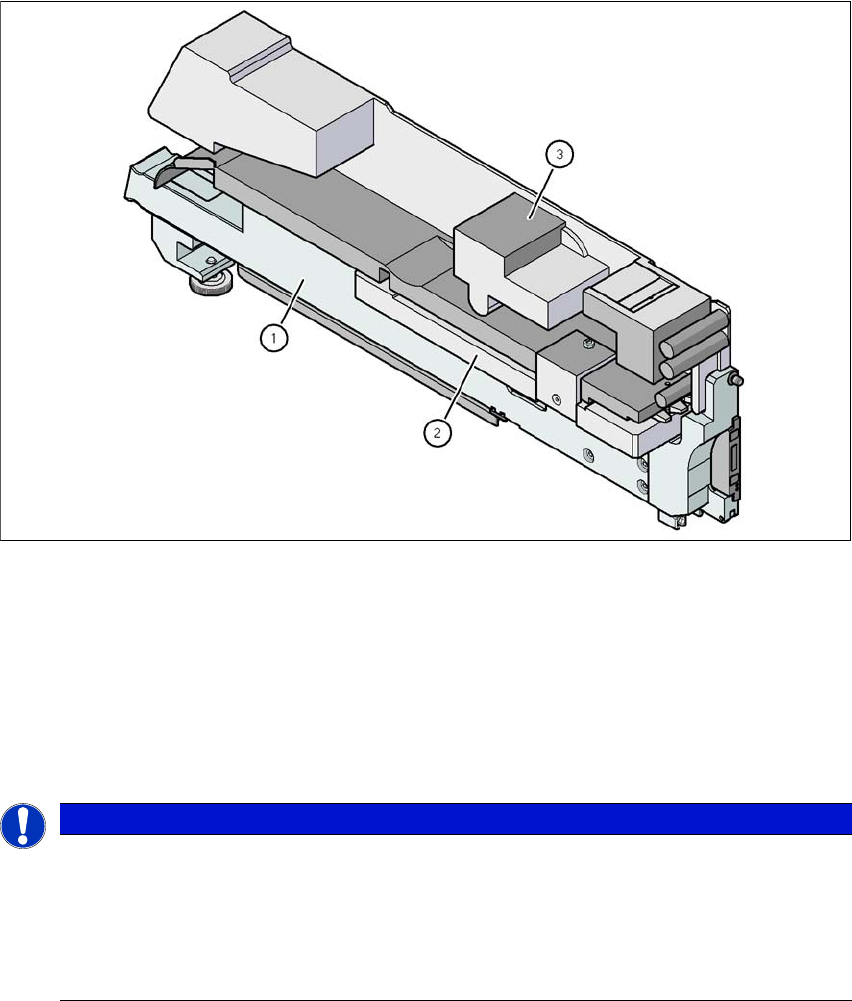

Fig. 3.9 - 17 Adaptorul modulului alimentator pentru Seria X cu Label Presenter
(1) Adaptor pentru modulul alimentator al Seriei X (cod articol 00141305-xx)
(2) Placă adaptoare pentru Label Presenter (cod articol. 00141310-xx)
(3) Label Presenter
3.9.5.2 Adaptorul modulului alimentator pentru Seria X cu transportor longitudinal vibrator
3
INDICAŢIE
Utilizarea plăcii adaptoare
Furnitura adaptorului pentru modulele alimentatoare ale Seria X include o placă adap-
toare:
La înălţimi ale componentelor de până la 16,5 mm utilizaţi placa adaptoare.
Componentele cu înălţimi între 16,5 mm şi 25 mm sunt prelucrate fără placa adaptoare.
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.9 Modul alimentator X pentru SIPLACE SX1/SX2
169
3

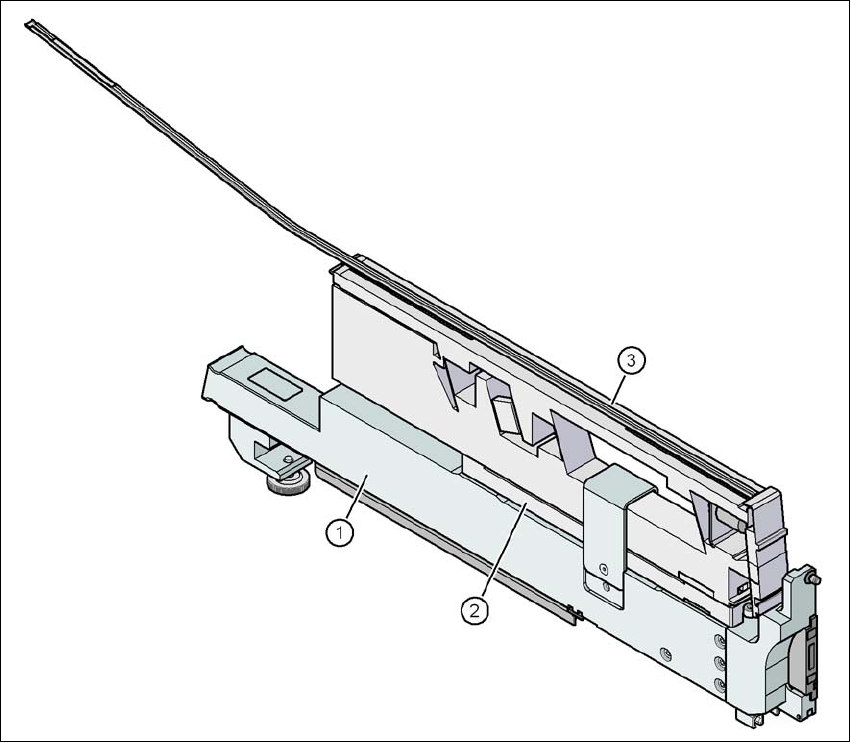

Fig. 3.9 - 18 Adaptorul modulului alimentator pentru Seria X cu transportor longitudinal vibrator
(1) Adaptor pentru modulul alimentator al Seriei X (cod articol 00141305-xx)
(2) Placă adaptoare de 16,5 mm (inclusă în furnitură)
(3) Transportor longitudinal vibrator, tip 3 (cod articol. 00142031-xx)
Lăţime 34,4 mm
Piste per modul alimentator 1, 2 sau 3 3
Locaţii ocupate de modulul alimentator 3 3
Rezervă de componente max. 150 buc. per magazie de tip bară, 3
în funcţie de lungimea componentei 3
Date specifice pentru magaziile de tip bară 9,5 mm lăţime / 3 buc. 3
15 mm lăţime / 2 buc. 3
15 mm lăţime / 1 buc. 3
30 mm lăţime / 1 buc. 3
Durată vibrare reglabilă cu SIPLACE Pro de la 400
până la
peste 1.000 ms 3
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.9 Modul alimentator X pentru SIPLACE SX1/SX2 Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
170
3.9.5.3 Adaptorul modulului alimentator pentru Seria X cu Reject Conveyor (modul de eva-
cuare)
3
Fig. 3.9 - 19 Adaptorul modulului alimentator pentru Seria X cu Reject Conveyor (modul de evacuare)
(1) Adaptor pentru modulul alimentator al Seriei X (cod articol 00141305-xx)
(2) Placă adaptoare pentru Reject Conveyor (cod articol. 00141308-xx)
(3) Reject Conveyor (modul de evacuare)
