3 Date tehnice ş i subansambluri Instruc ţ iuni de utilizare SIPLACE SX1/SX2 3.10 C ă ruciorul cu componente SIPLACE SX1/SX2 Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 176 3.10.2 Descriere Conta inerul pentru ro…
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.10 Căruciorul cu componente SIPLACE SX1/SX2
175
3

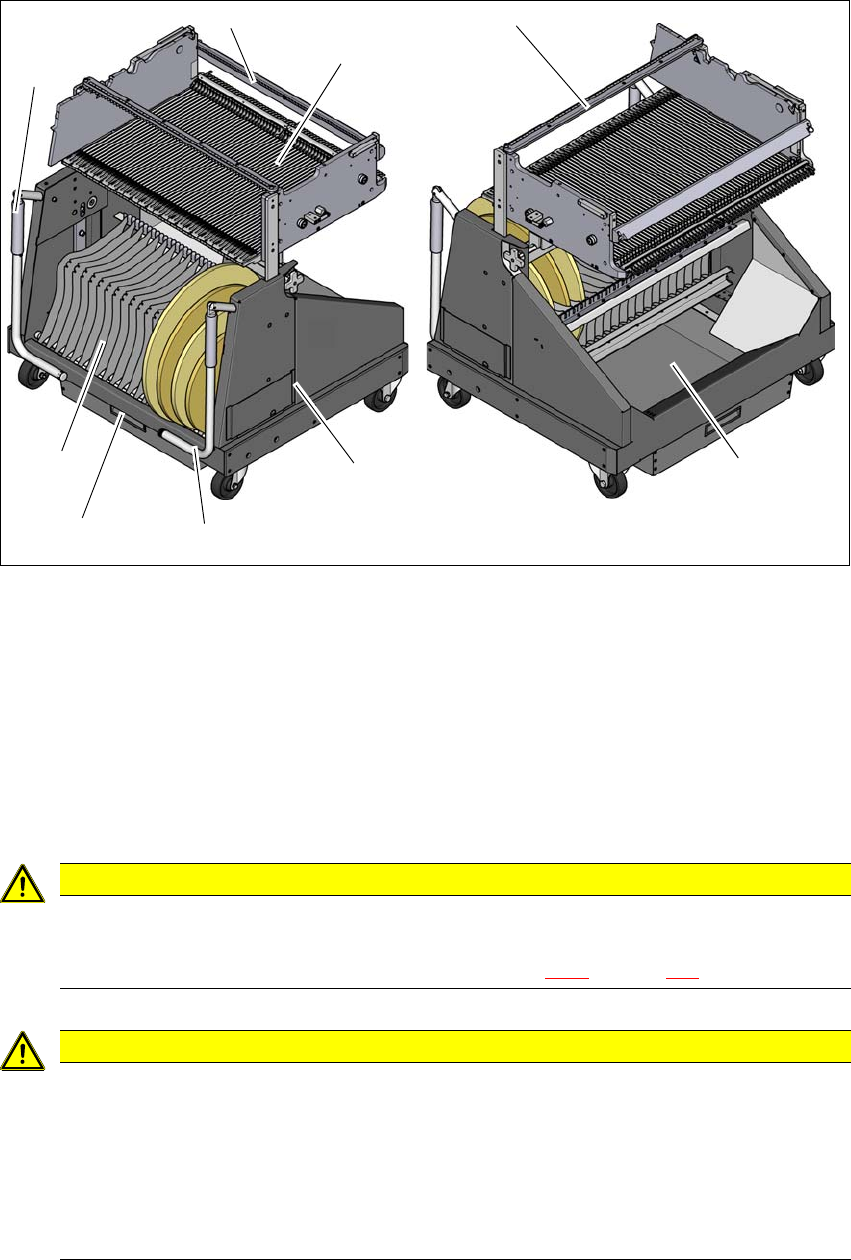

Fig. 3.10 - 3 Căruciorul cu componente SIPLACE SX1/SX2 cu 60 de piste, vedere din faţă şi din spate
(1) Şasiu
(2) Masa componentelor
(3) Container pentru benzi
(4) Recipient pentru deşeuri de bandă
(5) Mâner
(6) Protecţie contra intervenţiei
3
3
ATENŢIE
Respectaţi prevederile de siguranţă!
Când extrageţi recipientul pentru deşeuri de bandă din căruciorul de componente,
respectaţi prevederile de siguranţă din paragraful 5.8.2
, pagina 255.
ATENŢIE
Pericol de rupere a mânerului!
La transportul căruciorului de componente mânerul este expus la pericolul de rupere.
În timpul transportului nu ridicaţi căruciorul cu componente de mâner.
Utilizaţi mânerele numai pentru împingerea căruciorului cu componente.
Pentru transportarea sau ridicarea de pe paletă a căruciorului de componente folosiţi
un stivuitor.
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.10 Căruciorul cu componente SIPLACE SX1/SX2 Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
176
3.10.2 Descriere
Containerul pentru role de bandă susţine în execuţie standard role de bandă până la dimensiunea
de 17" (432 mm).
Între containerul pentru benzi şi căruciorul de componente se găsesc, în partea stângă şi în partea
dreaptă duoă fante de o lăţime de 5 mm pentru listele de echipare.
Pe partea inferioară a şasiului se găseşte un recipient extractabil pentru deşeuri de bandă. Deşe-
urile de bandă tăiată ajung în recipientul pentru deşeuri de bandă, care trebuie golit în funcţie de
cantitatea de deşeuri.
Mînerele pot fi ridicate şi coborâte.
3
3
INDICAŢIE
Pentru funcţionarea automatelor trebuie ca toate cărucioarele pentru componente să fie
parcate la automat.
Ocupaţi locaţiile libere cu module de alimentare dummy în modul descris în paragra-
ful 2.7.5.1
, pagina 78.
Dimeniunile căruciorului cu componente
Cărucior cu componente cu 60 de piste (lungime x lăţime)
Cărucior cu componente cu 30 de piste (lungime x lăţime)
760 mm x 864 mm
760 mm x 471 mm
Înălţime cu mânerele de protecţie ridicate
înălţimea transportorului de PCB-uri de 900mm
înălţimea transportorului de PCB-uri de 930mm
înălţimea transportorului de PCB-uri de 950mm
934 mm
964 mm
984 mm
Greutatea căruciorului cu componente cu 60 de piste
fără module alimentatoare
cu module alimentatoare complet echipate
Greutatea căruciorului cu componente cu 30 de piste
fără module alimentatoare
cu module alimentatoare complet echipate
104 kg
266 kg
76 kg
157 kg
Diametrul rolei de bandă
Standard
maxim
până la 432 mm (17“)
483 mm (19“)
Locaţii pentru modulele de alimentare
cărucior cu componente cu 60 de piste
cărucior cu componente cu 30 de piste
60 module de alimentare de 8 mm
fiecare
30 module de alimentare de 8 mm
fiecare
Timp de schimb pentru cărucioarele cu componente < 1 minute
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.10 Căruciorul cu componente SIPLACE SX1/SX2
177
3.10.3 Repere de ajustare la căruciorul cu componente
3
Fig. 3.10 - 4 Repere de ajustare la căruciorul cu componente
(1) Repere de ajustare la căruciorul cu componente
După parcarea căruciorului cu componente, maşina măsoară reperele de ajustare ale căruciorului
cu componente.
La componentele cu o lungime a muchiei mai mică de 0,5 mm, aşadar la componente 0402 sau
mai mici, înainte de preluare primei componente va fi determinată poziţia componentei în alveola
benzii.
(1)
