00197275-04-BA-SX12-V2-RO.pdf - 第182页
3 Date tehnice ş i subansambluri Instruc ţ iuni de utilizare SIPLACE SX1/SX2 3.10 C ă ruciorul cu componente SIPLACE SX1/SX2 Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 182 3.10.7 Cont ainer pentru benzi 3.10.7.1…
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.10 Căruciorul cu componente SIPLACE SX1/SX2
181
3.10.6 Suport pentru rola de bandă suplimentară pentru masa cu componente
3
Fig. 3.10 - 8 Suport pentru rola de bandă suplimentară
(1) Suport pentru rola de bandă suplimentară, cod articol 03075622-xx
(2) Dispozitiv de prindere a suportului
Modulele alimentatoare ale Seriei X pot prelucra benzi fără probleme, dacă distanţa laterală dintre
modulul alimentator şi rola de bandă nu depăşeşte 60 mm. Dacă distanţa maximă admisibilă nu
poate fi respectată din cauza unei echipări prestabilite, recomandăm utilizarea suportului pentru
role de bandă suplimentare (poz. 1). Introduceţi pur şi simplu suportul în dispozitivul de prindere
(poz. 2) şi deplasaţi-l până când obţineţi o distanţă mai mică decât distanţa maximă admisibilă de
60 mm. Căruciorul cu componente are în total 5 dispozitive de prindere. Fiecare suport rolă pentru
bandă poate susţine 2 role pentru bandă, astfel se pot poziţiona până la zece 15" (381 mm) - role
bandă deasupra containerului pentru benzi.
max. 60 mm
(1)
(2)
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.10 Căruciorul cu componente SIPLACE SX1/SX2 Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
182
3.10.7 Container pentru benzi
3.10.7.1 Descriere
Containerul pentru benzi poate susţine role de bandă cu un diametru până la 19" (483 mm). Uti-
lizarea tablelor separatoare este descrisă în paragraful 5.9.5
pagina 259.
3
Fig. 3.10 - 9 Cărucior de componente la SIPLACE SX1/SX2, cu container pentru benzi
(1) Container pentru benzi, cu table de separare
(2) Recipient pentru deşeuri de bandă
(1)
(2)
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.10 Căruciorul cu componente SIPLACE SX1/SX2
183
3.10.7.2 Diametrul maxim al rolelor de bandă în funcţie de înălţimea transportorului de PCB-
uri
3
3

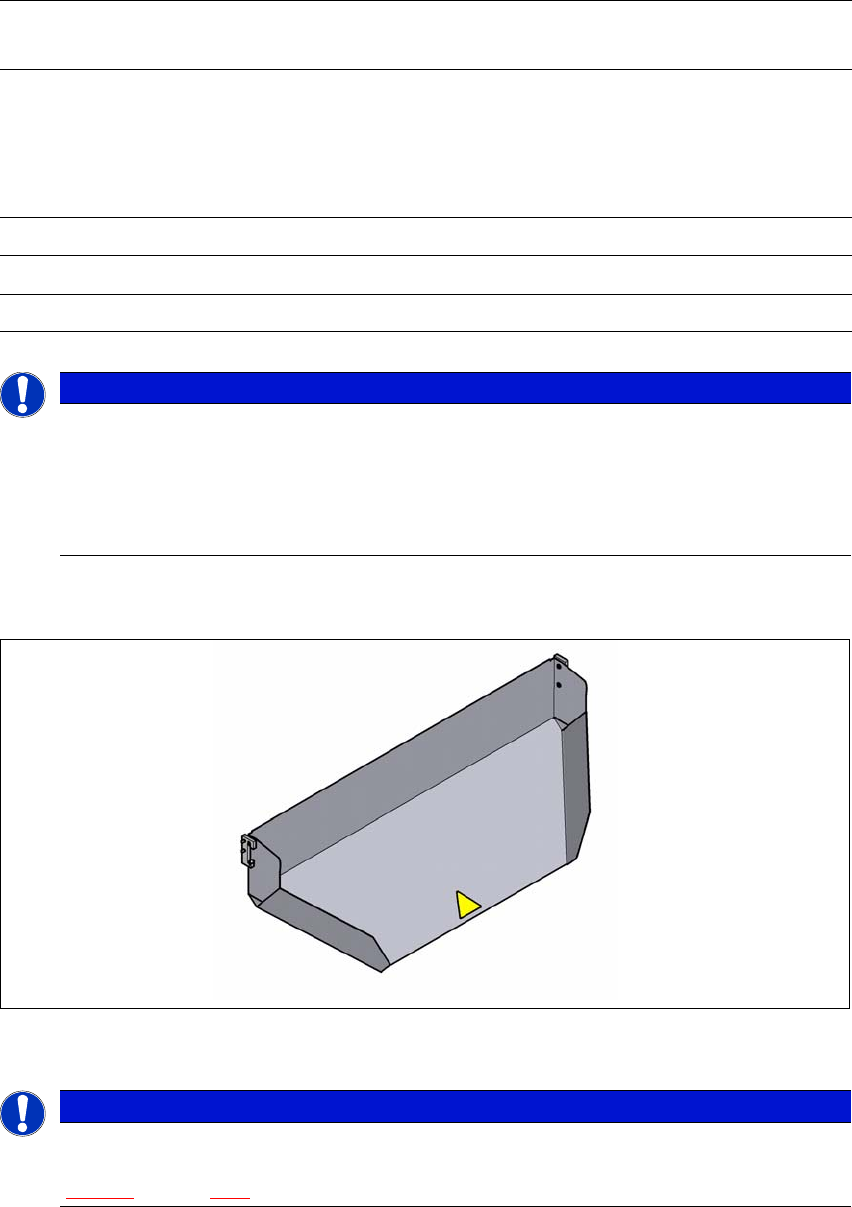

3.10.8 Jgheabul deşeurilor de bandă
3
Fig. 3.10 - 10 Jgheabul deşeurilor de bandă pentru dispozitivul de tracţiune a căruciorului cu componente
3
3
Fără suport pentru rola
de bandă suplimentară
Cu suport pentru rola
de bandă suplimentară
Înălţimea
transportorului de
PCB-uri
al căruciorului cu
componente
Diametrul rolei de
bandă
Diametrul rolei de bandă
fără fus stabilizator cu fus
stabilizator
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
INDICAŢIE
Utilizarea fuselor stabilizatoare
Ls cărucioarele de componente ale SIPLACE SX1/SX2, de regulă, nu aveţi nevoie de
fuse stabilizatoare.
Utilizaţi fusele stabilizatoare dacă la modulul alimentator X apare frecvent mesajul de
eroare "Timeout".
INDICAŢIE
Jgheabul deşeurilor de bandă pentru SIPLACE SX1/SX2 se poate instala numai la dispo-
zitive de tracţiune pentru cărucioare de componente pentru SIPLACE SX1/SX2 (vezi Fig.
5.15 - 4
, pagina 283).
