3 Date tehnice ş i subansambluri Instruc ţ iuni de utilizare SIPLACE SX1/SX2 3.10 C ă ruciorul cu componente SIPLACE SX1/SX2 Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 184 3.10.9 Canalul de ghidare a benzii goal…
Instrucţiuni de utilizare SIPLACE SX1/SX2 3 Date tehnice şi subansambluri
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 3.10 Căruciorul cu componente SIPLACE SX1/SX2
183
3.10.7.2 Diametrul maxim al rolelor de bandă în funcţie de înălţimea transportorului de PCB-
uri
3
3
3.10.8 Jgheabul deşeurilor de bandă
3
Fig. 3.10 - 10 Jgheabul deşeurilor de bandă pentru dispozitivul de tracţiune a căruciorului cu componente
3
3
Fără suport pentru rola
de bandă suplimentară
Cu suport pentru rola
de bandă suplimentară
Înălţimea
transportorului de
PCB-uri
al căruciorului cu
componente
Diametrul rolei de
bandă
Diametrul rolei de bandă
fără fus stabilizator cu fus
stabilizator
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
INDICAŢIE
Utilizarea fuselor stabilizatoare
Ls cărucioarele de componente ale SIPLACE SX1/SX2, de regulă, nu aveţi nevoie de
fuse stabilizatoare.
Utilizaţi fusele stabilizatoare dacă la modulul alimentator X apare frecvent mesajul de
eroare "Timeout".
INDICAŢIE
Jgheabul deşeurilor de bandă pentru SIPLACE SX1/SX2 se poate instala numai la dispo-
zitive de tracţiune pentru cărucioare de componente pentru SIPLACE SX1/SX2 (vezi Fig.
5.15 - 4
, pagina 283).
3 Date tehnice şi subansambluri Instrucţiuni de utilizare SIPLACE SX1/SX2
3.10 Căruciorul cu componente SIPLACE SX1/SX2 Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
184
3.10.9 Canalul de ghidare a benzii goale de la dispozitivul de tracţiune a cărucio-
rului cu componente
În varianta standard, canalul de ghidare a benzii goale poate alimenta dispozitivul de tăiere a ben-
zii cu benzi care au o înălţime a alveolei de maxim 12 mm.
3

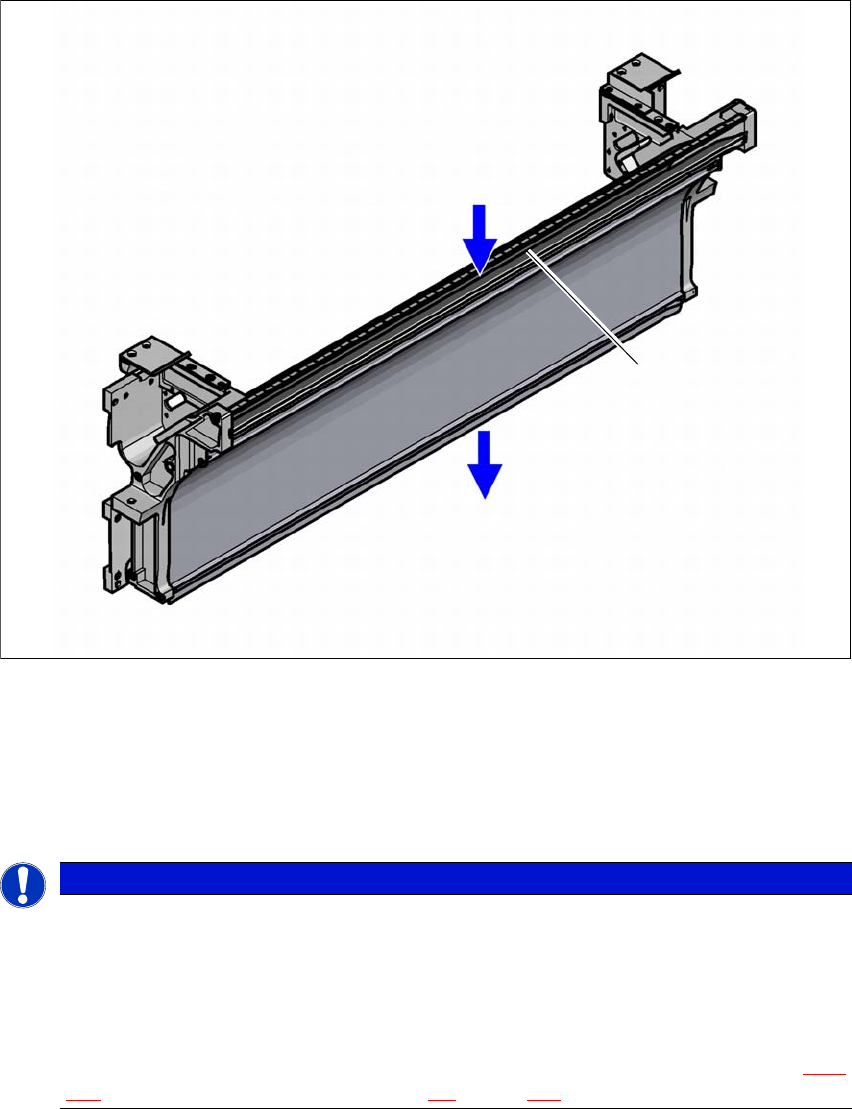

Fig. 3.10 - 11 Canal de dirijare bandă goală a dispozitivului de tracţiune pentru cărucioare de componente-SIPLACE
SX1/SX2
(1) Fantă de admisie a benzilor goale
(2) Fantă de evacuare pentru benzile goale de deasupra dispozitivului de tăiere pneumatic
(3) Tablă separatoare pentru benzi < 12 mm, demontabilă pentru benzi > 12 mm
3
INDICAŢIE
Pericol de îngrămădire!
În cazul modulelor alimentatoare cu alveole scunde imediat lângă modulele alimentatoare
cu alveole înalte există pericol de îngrămădire pentru benzile goale.
Nu poziţionaţi modulele alimentatoare cu alveole scunde imediat lângă modulele ali-
mentatoare cu alveole înalte.
Pentru alveolele de bandă mai înalte decât 12 mm, tabla de separare (Poz. 3 din Fig. 3.10
- 11) se poate îndepărta (vezi paragraful 4.5, pagina223).
(1)
(2)
(3)
Instrucţiuni de utilizare SIPLACE SX1/SX2 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 4.1 Transportul şi configuraţia livrată
185
4 Instalarea şi punerea în funcţiune
4.1 Transportul şi configuraţia livrată
4.1.1 Ambalajul de transport
Pe teritoriul Europei automatul şi căruciorul cu componente se livrează pe două palete din lemn
şi ambalat în folie de plastic. În afara Europei, automatul şi căruciorul cu componente sunt livrate
în cutii de transport din lemn.
4.1.1.1 Dimensiunile ambalajelor de transport
Dimensiunile paleţilor şi cutiilor din lemn sunt prezentate în tabelul următor:
4

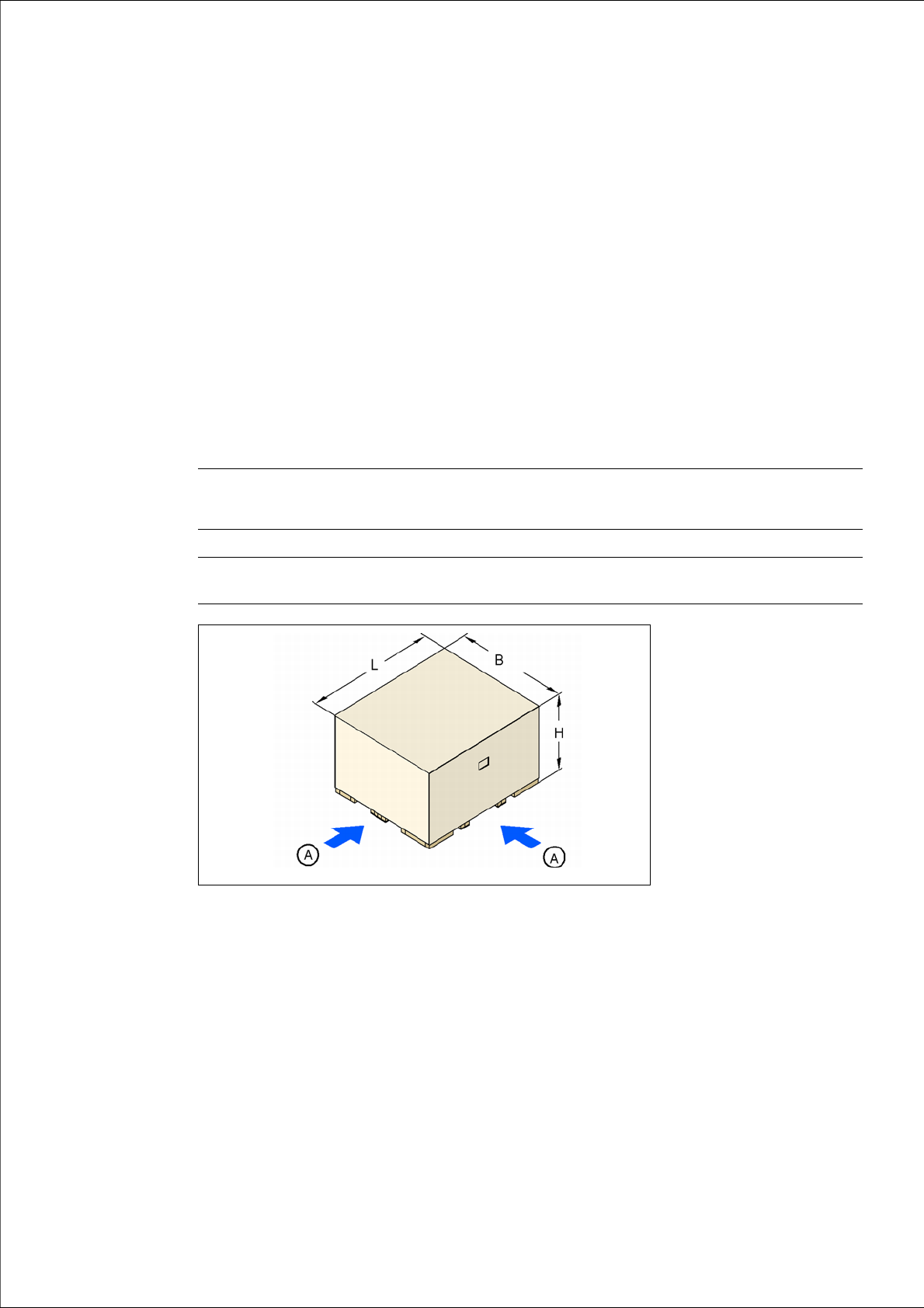

Fig. 4.1 - 1 Cutie de transport - dimensiuni în milimetri
(A) Puncte de aplicare a stivuitorului cu furcă
Automat (L x l x H) Cărucior cu
componente60 (L x l x H)
Cărucior cu
componente60 (L x l x H)
Palet 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
Cutie de
lemn
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
