4 Instalarea ş i punerea în func ţ iune Instruc ţ iuni de ut ilizare SIPLACE SX1/SX2 4.1 Transportul ş i config ura ţ ia livrat ă Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 192 4.1.5.4 Aspecte ce trebuie avute n…
Instrucţiuni de utilizare SIPLACE SX1/SX2 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 4.1 Transportul şi configuraţia livrată
191
4
4

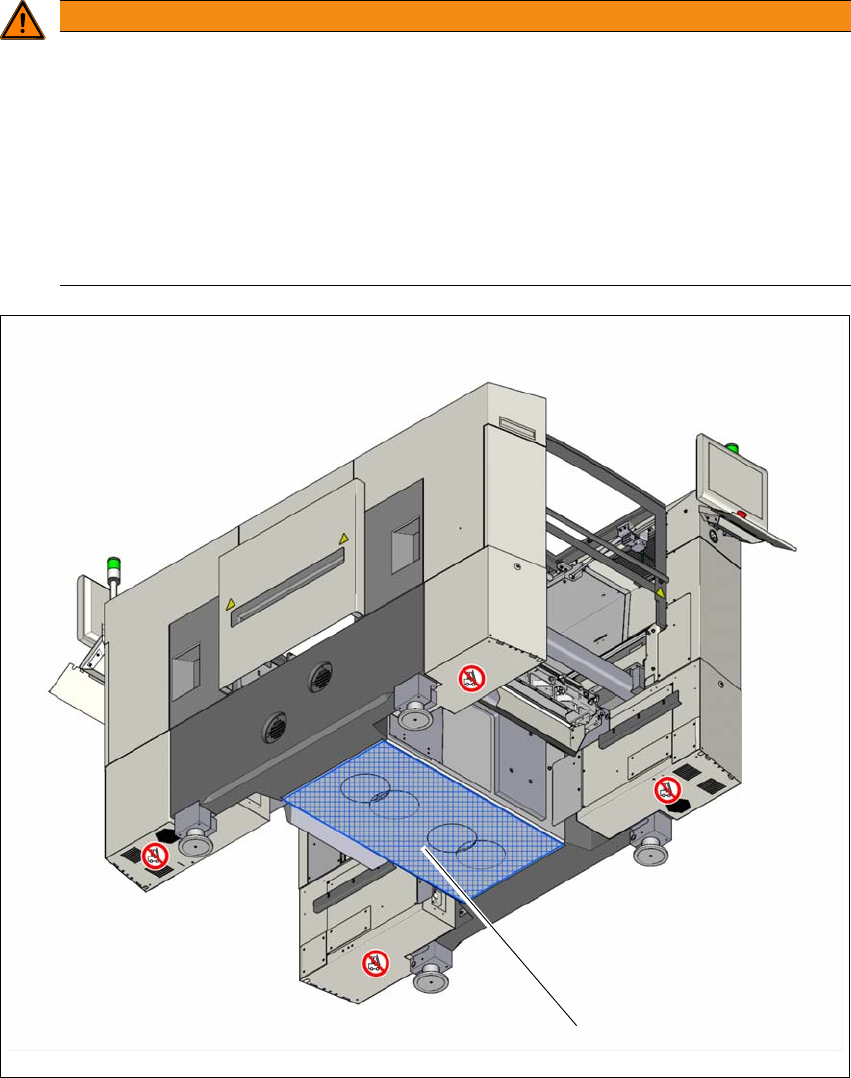

Fig. 4.1 - 3 Suprafeţe de reazem - furcă paralelă cu direcţia de transport a plăcilor cu circuite
(1) Suprafaţa de aşezare pentru furcile stivuitorului
AVERTIZARE
Pericol de deteriorare datorită sarcinii unilaterale!
Solicitare unilaterală a picioarelor maşinii, de exemplu prin înclinarea automatului poate
conduce la o deformare a sistemului de fixare a picioarelor maşinii.
Aveţi grijă ca furca să fie încărcată uniform la ridicarea automatului.
Folosiţi un suport fix între furcă şi automat.
Solicitaţi prezenţa unei a doua persoane care să supravegheze ridicarea automatului
şi să se asigure că acesta nu se răstoarnă într-o parte la ridicarea cu stivuitorul cu
furcă.
(1)
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2
4.1 Transportul şi configuraţia livrată Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
192
4.1.5.4 Aspecte ce trebuie avute neapărat în vedere la transport
4
AVERTIZARE
Pericol de deteriorare!
Filetul pentru picioarele maşinii în batiul automatului se poate deteriora prin frecarea de
sol sau prin lovituri.
În timpul transportului, aveţi grijă neapărat ca toate picioarele maşinii să fie ridicate
de pe sol.
Instrucţiuni de utilizare SIPLACE SX1/SX2 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 4.2 Infrastructura locului de amplasare
193
4.2 Infrastructura locului de amplasare
4
4.2.1 Recomandări pentru structura terenului
Terenul de sub automat trebuie să fie rezistent şi neted, deoarece în timpul funcţionării automa-
tului forţele dinamice pot cauza vibraţii la locul amplasării. Amplitudinea vibraţiilor depinde de con-
formaţia terenului de fundare. Sunt adecvate în principiu, în măsura în care se respectă parametrii
pentru încărcarea solului etc., următoarele:
–planşee din beton armat, de exemplu planşeele din halele industriale
–plăci de fundaţie din beton armat, de exemplu plăcile de fundaţie din beton ale halelor fără
subsol
–încăperile cu pardoseală dublă, în măsura în care încăperea intermediară prezintă o fundaţie
stabilă. Pentru această fundaţie intermediară sunt valabile aceleaşi condiţii de instalare.
Aceasta poate fi realizată din grinzi metalice sau din beton.
4.2.1.1 Planeitatea maximă a terenului
Terenul de sub automat poate avea o pantă maximă de 0,6%. Aceasta corespunde unei înclinări
de 5 mm (în direcţia Y) şi 4 mm (în direcţia X) pe o distanţă de 800 mm
(de ex. lăţimea unui cărucior pentru componente).
4.2.1.2 Greutatea maşinii şi încărcarea pe suprafaţă
Valorile pentru greutatea maşinii şi sarcinile pe suprafaţă veţi găsi în paragraful 3.3.1, pagina101.
INDICAŢIE
Respectaţi şi prevederile din documentul "Configurarea reţelei şi aerului comprimat pen-
tru instalaţiile SMD" (germană+engleză, cod articol 00197548-xx), pe care l-aţi primit la
livrarea plantatorului de componentel electronice SIPLACE.
