4 Instalarea ş i punerea în func ţ iune Instruc ţ iuni de ut ilizare SIPLACE SX1/SX2 4.2 Infrastructura locului de amplasare Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 196 4.2.3 Aliment area de la re ţ ea 4 Fig.…
Instrucţiuni de utilizare SIPLACE SX1/SX2 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 4.2 Infrastructura locului de amplasare
195
4.2.2.2 Racordarea aerului comprimat la automat
4

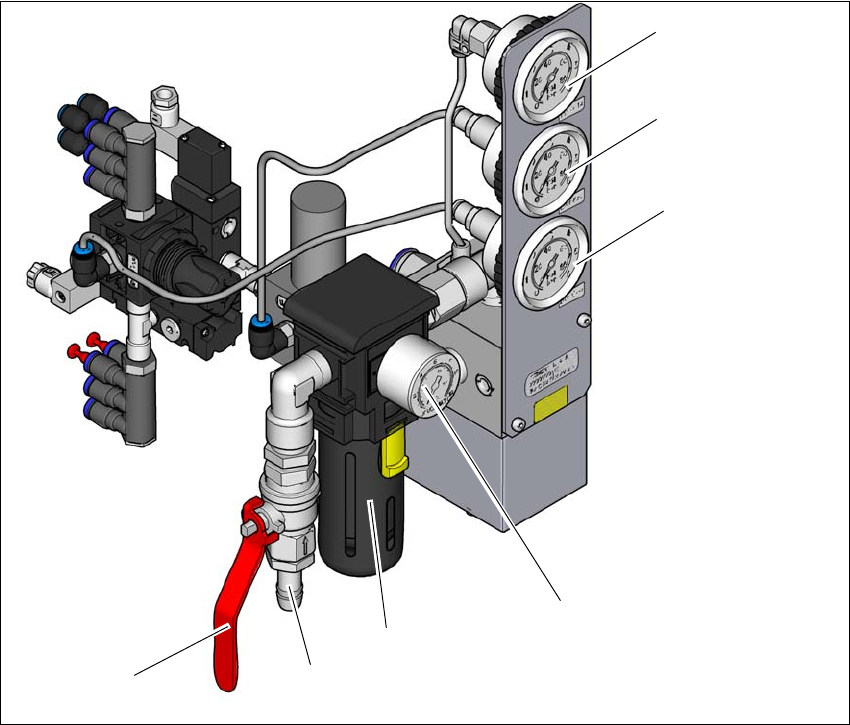

Fig. 4.2 - 1 Unitatea de aer comprimat de la automat
Legendă pentru figură 4.2 - 1
(1) manometrul pentru presiunea de alimentare a portalului 1 şi 2
Presiune nominală 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (domeniu de afişare 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometrul pentru presiunea de alimentare a componentelor maşinii
Presiune nominală: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (domeniu de afişare 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometrul pentru presiunea de alimentare a modulelor de alimentare Bulkcase
Presiune nominală 0,25 MPa ± 0,05 MPa, 2,5 bar ± 0,5 bar (domeniu de afişare: 0 - 0,6 MPa,
0 - 6 bar)
(4) Manometrul pentru presiunea de intrare
Presiune nominală 0,5 - 1,0 MPa, 5 - 10 bar (domeniu de afişare: 0 - 1,0 MPa, 0 - 10 bar)
(5) Filtru de aer comprimat
(6) Racord de aer comprimat
(7) Robinet de închidere în poziţia "DESCHIS"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2
4.2 Infrastructura locului de amplasare Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
196
4.2.3 Alimentarea de la reţea
4

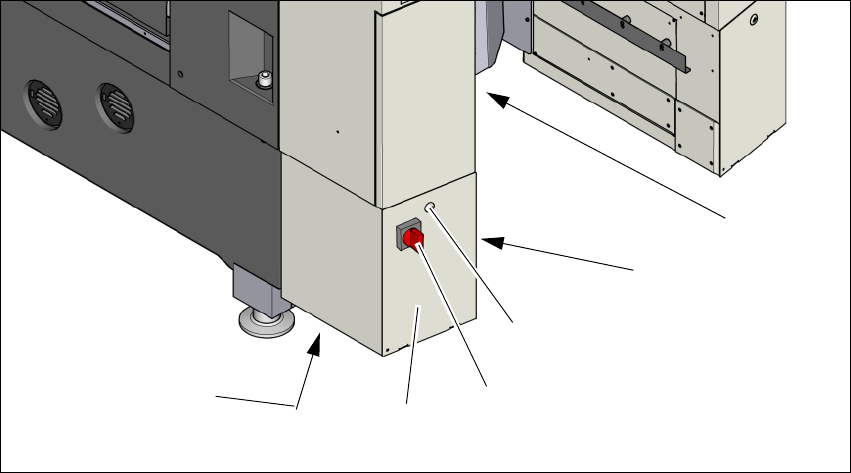

Fig. 4.2 - 2 Poziţia alimentării electrice la automat
(1) Unitate transformator (în spatele jgheabul deşeurilor de bandă) în batiul maşinii
(2) capotă laterală
(3) Zăvor
(4) Întrerupător general cu siguranţă împotriva reconectării
(5) capotă faţă
(6) Cablu de alimentare
(3)
(4)
(5)
(1)
(2)
(6)
Instrucţiuni de utilizare SIPLACE SX1/SX2 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 4.2 Infrastructura locului de amplasare
197
4.2.3.1 Indicaţii privind pericolele
4
4.2.3.2 Verificarea alimentării de la reţea
Verificaţi dacă alimentarea cu curent îndeplineşte specificaţiile maşinii (vezi tabelul din paragraful
3.2
, pagina99).
4
4.2.3.3 Cablul de alimentare de la reţea - specificaţie
Pentru de alimentare a automatului sunt aplicabile următoarele specificaţii:
– 5 x 2,5 mm² la 3 x 380 V~ / 3 x 400 V~ / 3 x 415 V~ la o lungime a cablului până la 20 de
metrii pentru cablul de alimentare a maşinii. Peste lungimea de 20 de metri: 5 x 4 mm².
– 5 x 4 mm² la 3 x 200 V~/3 x 208 V~ / 3 x 220 V~ / 3 x 230 V~ la o lungime a cablului până la
10 de metrii pentru cablul de alimentare a maşinii. Peste lungimea de 10 de metri: 5 x 6 mm².
Codificarea prin culori a conductorilor depinde de ţara de destinaţie a utilizatorului instalaţiei.
4
PERICOL
Pericol din cauza tensiunii!
Automatul este alimentat cu 3x200V~, 3x208V~, 3x220V~, 3 x 230 V~, 3x380V~,
3 x 400 V~ respectiv 3 x 415 V~ ± 5 %, 50/60 Hz tensiune de reţea. Componentele aces-
tei instalaţii conduc aşadar tensiuni care prezintă pericol de moarte - chiar şi cu întrerupă-
torul general decuplat.
Manipularea necorespunzătoare a acestui automat poate provoca decesul sau vătămări
corporale grave, precum şi pagube materiale însemnate.
Din acest motiv respectaţi prescripţiile în vigoare de prevenirea accidentelor şi cele
din standardele DIN (în special EN 60204, partea 1 sau IEC 60204, partea 1) respec-
tiv prevederile naţionale din ţara dvs..
Numai personalul calificat respectiv instruit are permisiunea de a deschide capacele
ale unităţii de alimentare electrică.
INDICAŢIE
Sarcini de vârf în alimentarea cu curent
La alimentarea electrică apar vârfuri de sarcină condiţionate tehnic.
Dacă este cazul, vă rugăm să stabiliţi impedanţa reţelei luând legătura cu societatea
de distribuţie a energiei electrice.
AVERTIZARE
Marcajul clar al conductoarelor electrice!
Conductele electrice pentru fiecare automat şi pentru fiecare dotare opţioinală (de ex.
WPC5/WPC6) trebuie marcate în mod clar şi trebuie să fie posibilă identificarea corectă.
Sunt valabile reglementările ţării în care este utilizat automatul.
